3.10.1.3 Laufradbefestigung mit Steckachse
Vorderes Laufrad entnehmen
1. Pedelec-Akku entnehmen.
2. Ö ffnen Sie den Schnellspannhebel am
vorderen Laufrad, indem Sie ihn um
180˚ aufklappen.
3. Haken Sie den Schnellspannhebel in die Nut und drehen Sie ihn so
lange gegen den Uhrzeigersinn, bis die Steck a chse etwa 1 cm aus dem
Achsloch herausschaut.
4. H eben Sie das vordere Laufrad kurz an und entnehmen Sie die

Steckachse.

ACHTUNG
Lösen Sie alle Kabel vom Laufrad (z.B. Lichtkabel). Andernfalls können
die Kabel reißen.
Wenn Sie eine Felgenbremse besitzen, müssen Sie diese
aushängen. Alternativ können Sie die Luft aus dem
Reifen lassen. Andernfalls können Sie das Laufrad nicht
entnehmen.
5. Entnehmen Sie das vordere Laufrad.
*modellabhängig
*
Schnellspannhebel

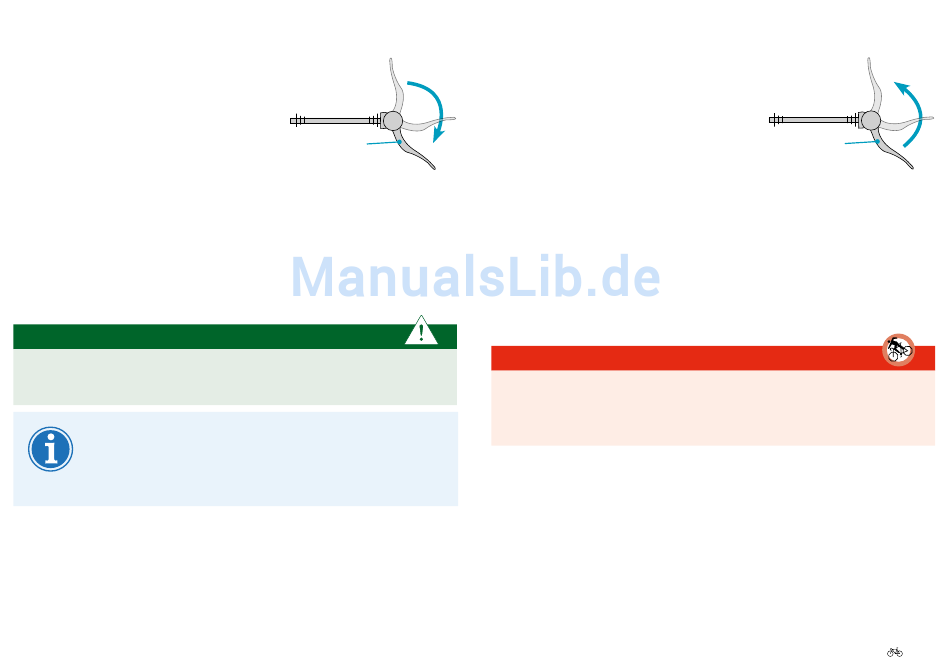

zu 2. Schnellspannhebel öffnen
Vorderes Laufrad einsetzen
1. Steckachse dünn mit Fett versehen.
2. D as Laufrad zwischen den
Gabelausfall schieben und an
den Achs löchern ausrichten.
3. Steckachse wieder einsetzen.
4. Schnellspannhebel auf die offene Position stellen.
5. Schnellspannhebel in die Nut haken und im Uhrzeigersinn drehen.
Dadurch wird die Achse in das Gewinde geschraubt. Achten Sie darauf,
dass Ihr Laufrad mittig sitzt.
6. Schließen Sie den Schnellspannhebel, indem Sie ihn um 180˚ zuklappen.
GEFAHR
Das Schließen des Schnellspannhebels sollte so schwer gehen, dass Sie
dafür den Handballen benötigen. Andernfalls kann er sich während der
Fahrt öffnen, das Rad kann sich lösen und Sie können sehr schwer stürzen.
Original User Guide | Pedelec Impulse 2.0 Version 3
Schnellspannhebel
zu 6. Schnellspannhebel schließen
DE-27
