Gerät anbauen und anschließen
4.4 Gerät anschließen
4.4.6

Leitungen sichern

Nachdem die verschiedenen Zugentlastungen am Gerät montiert wurden, werden die
Leitungen zusätzlich mit Schrauben oder Kabelbindern am Gerät gesichert.
Voraussetzung
• montierte Zugentlastungen
• Kabelbinder (Nicht im Lieferumfang enthalten.)
• Schrauben
• Schneidwerkzeug
Vorgehensweise
1. Legen Sie den Kabelbinder um den Befetigungssteg der jeweiligen Zugentlastung und
sichern Sie die Leitungen wie abgebildet.
①
2. Schneiden Sie die überstehenden Kabelbinderzungen ab.
54

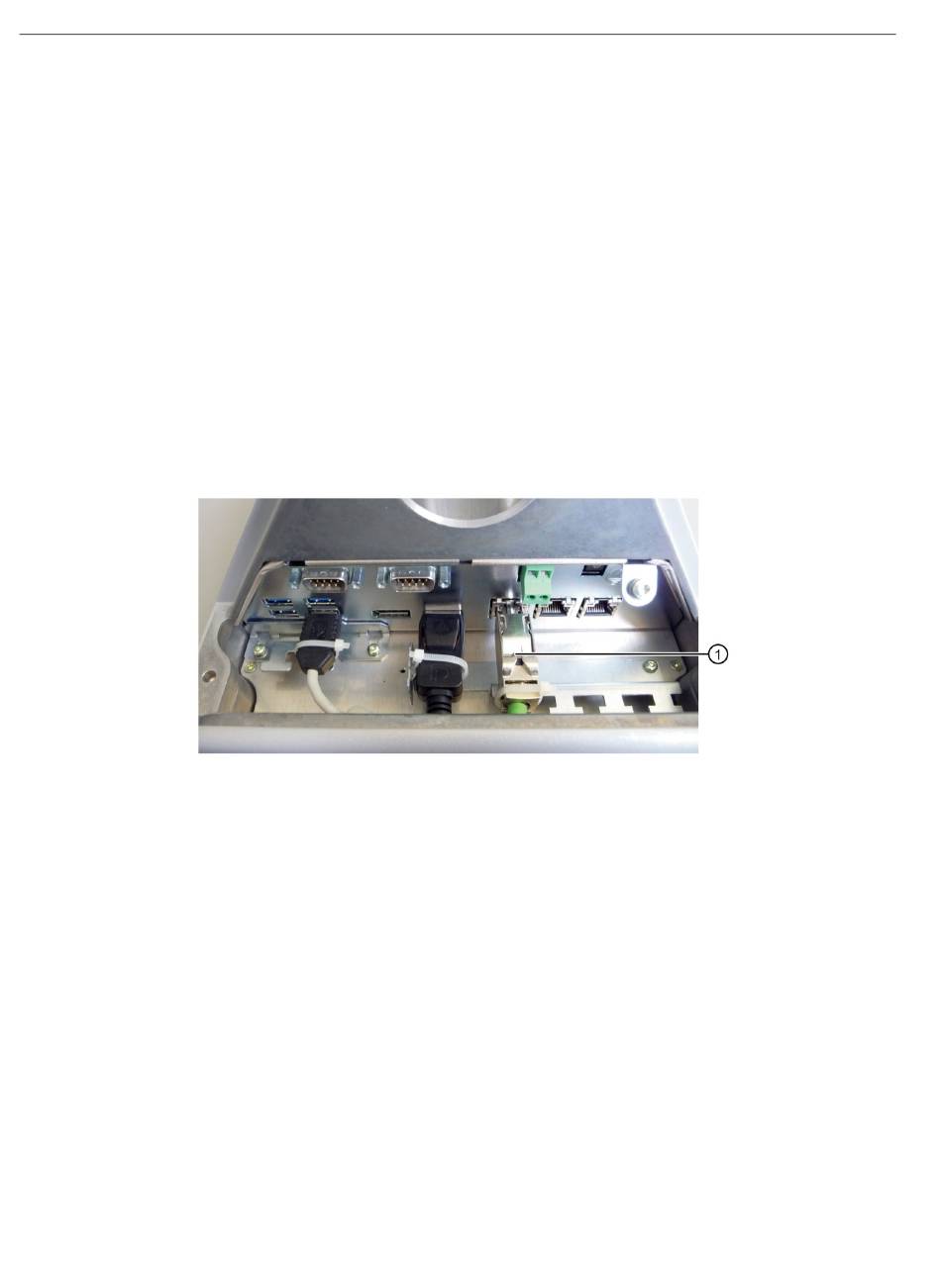

Befestigung mit Kabelbinder
SIMATIC IPC477E PRO
Betriebsanleitung, 11/2020, A5E39912461-AD
