Gerät anbauen und anschließen
4.2 Zulässige Betriebslagen
4.2 Zulässige Betriebslagen
Betriebslage
Für die PRO-Geräte sind die nachfolgend beschriebenen Betriebslagen zulässig.
• Standardbetriebslage: senkrechte Montage im Querformat
• Geneigte Montage im Querformat mit vertikaler Neigung von max. ±45°
Die senkrechte Montage im Hochformat ist für das PRO-Gerät nicht zugelassen.
Um die Geräte-Entwärmung sicherzustellen halten Sie einen umlaufenden Abstand zwischen
Gerät und angrenzenden Wänden oder anderen Geräte/Maschinen von mindestens 5 cm ein
und sorgen Sie für ein ausreichendes Volumen der Luftumwälzung..
Hinweis
Um die Geräte-Entwärmung sicherzustellen halten Sie einen umlaufenden Abstand zwischen
Gerät und angrenzenden Wänden oder anderen Geräte/Maschinen von mindestens 5 cm ein
und sorgen Sie für ein ausreichendes Volumen der Luftumwälzung.

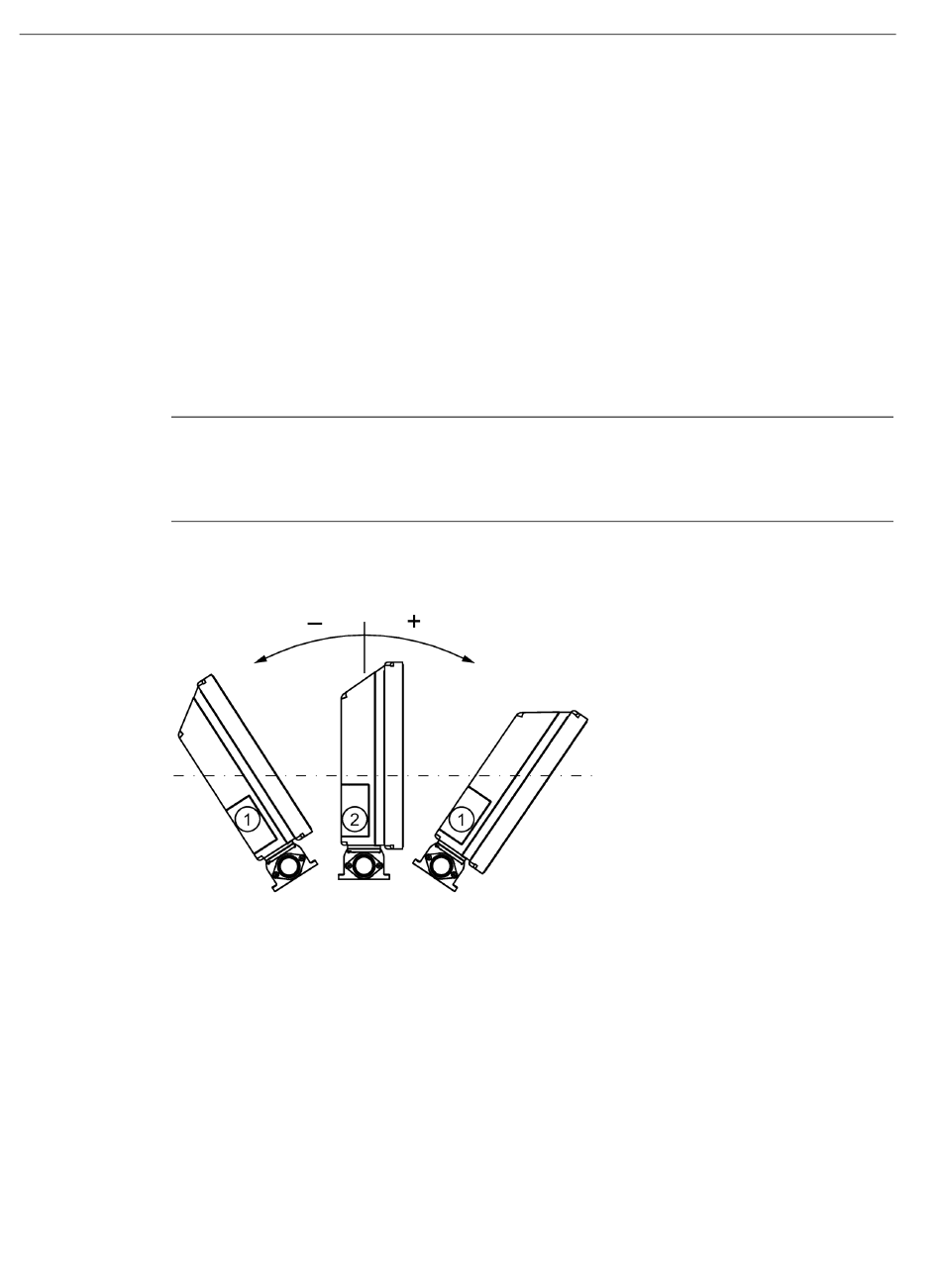

Geräteausprägung vorbereitet für Standfuß / Erweiterungselemente (Flansch unten)
①
②
32
Betriebslage Abweichung von der Senkrechten
Geneigt ≤ 45°
Senkrecht 0°
