Gerät anbauen und anschließen
4.4 Gerät anschließen

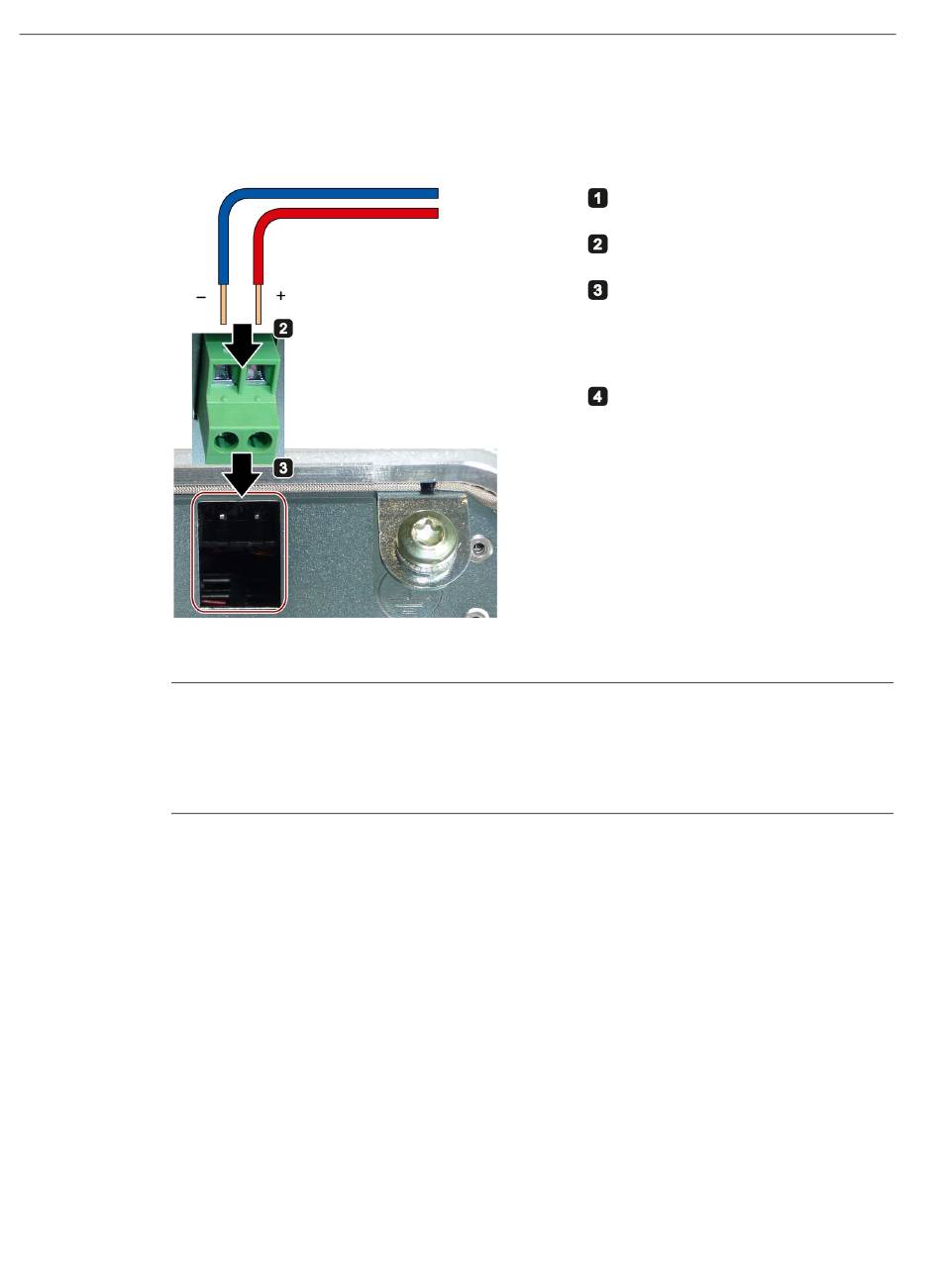

Vorgehensweise
Abbildung ähnlich
Hinweis
Verpolungsschutz
Die DC 24 V-Stromversorgung besitzt einen Verpolungsschutz. Bei Verwechslung der
Anschlussleitungen DC 24 V und Masse wird das Gerät nicht beschädigt, schaltet aber nicht
ein. Nach korrektem Anschluss der Stromversorgung ist das Gerät wieder betriebsbereit.
50
Schalten Sie die DC 24 V-
Stromversorgung aus.
Schließen Sie die Adern der Strom-
versorgung an.
Stecken Sie die Anschlussklemme
an der gekennzeichneten Stelle in
die Anschlussbuchse.
Die Anschlussklemme muss in die
Anschlussbuchse einrasten.
Sichern Sie die Stromversorgungs-
leitung mit einem Kabelbinder am
Zugentlastungsblech.
