Gerät anbauen und anschließen
4.4 Gerät anschließen
4.4.2.2
Schutzleiter anschließen

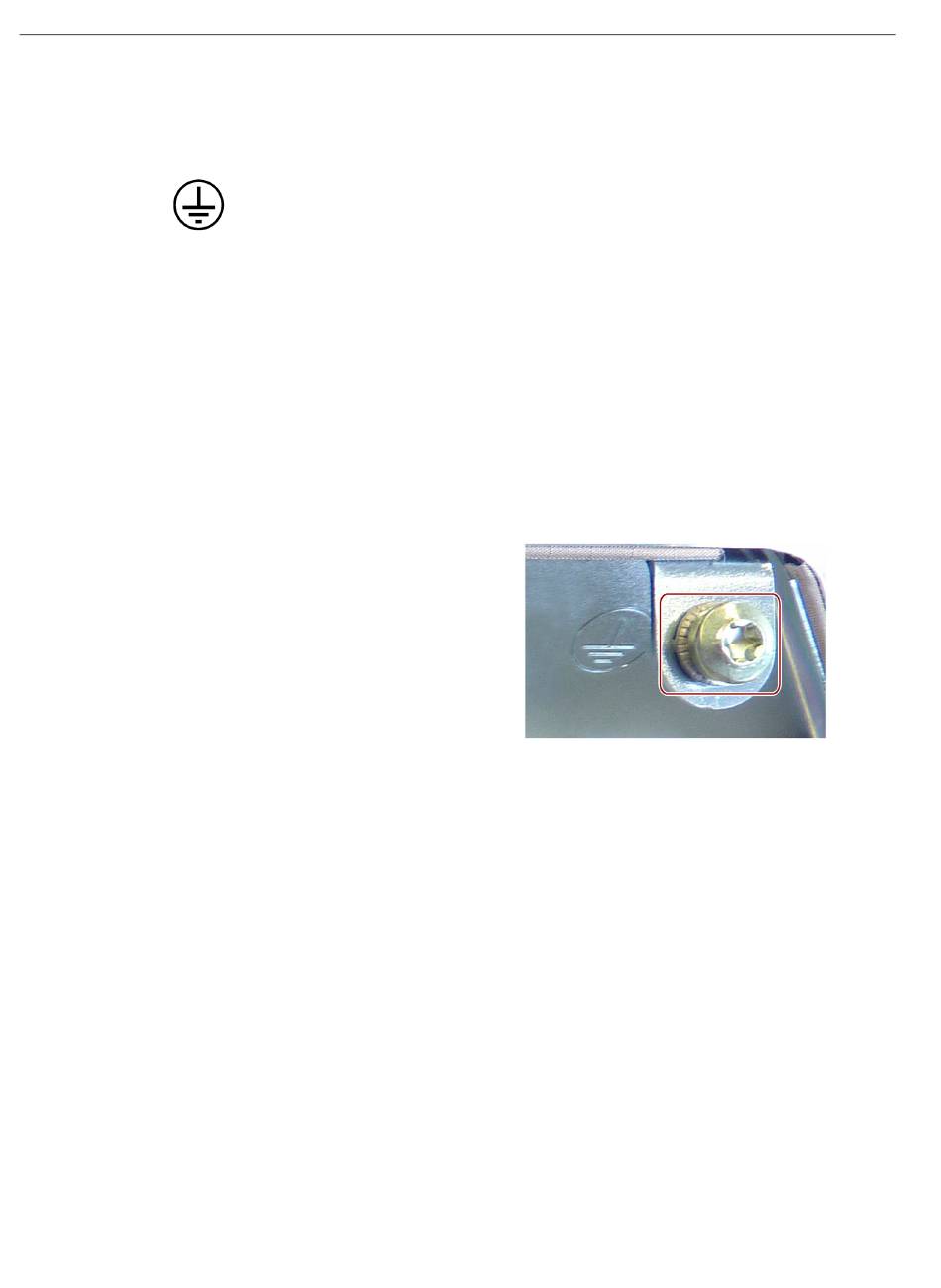

Der Anschluss für den Schutzleiter ist mit folgendem Symbol gekennzeichnet:
Voraussetzung
• Das Gerät ist angebaut.
• 1 Schutzleiter mit einem Mindestquerschnitt der Ader von 2,5 mm
• 1 Schraubendreher T20
• 1 Kabelschuh für M4
Vorgehensweise
1. Klemmen Sie den Kabelschuh an den Schutzleiter.
2. Verbinden Sie den Kabelschuh mit der
Schraube am gekennzeichneten Schutz-
leiteranschluss.
Ziehen Sie die Schraube M4 mit einem
Drehmoment von höchstens 1,5 Nm an.
3. Verbinden Sie den Schutzleiter mit dem Schutzleiteranschluss des Schaltschranks, von
dem aus das PRO-Gerät versorgt wird.
48
(= AWG14)
2
SIMATIC IPC477E PRO
Betriebsanleitung, 11/2020, A5E39912461-AD
