Seite 1 Vorwort Überblick SIMATIC Sicherheitshinweise Gerät anbauen und anschließen Industrie-PC SIMATIC IPC477E PRO Gerät in Betrieb nehmen Gerät bedienen und Gerätefunktionen Betriebsanleitung Gerät erweitern und parametrieren Gerät warten und instand setzen Technische Angaben Technische Unterstützung Kennzeichen und Symbole Abkürzungsverzeichnis 11/2020 A5E39912461-AD...
Seite 2: Rechtliche Hinweise
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
Seite 3: Inhaltsverzeichnis
Schutzleiter anschließen ....................48 4.4.2.3 Stromversorgung DC 24 V anschließen ................49 4.4.3 Peripherie anschließen ....................... 51 4.4.4 Gerät mit Netzwerken verbinden ..................52 4.4.5 Zugentlastung montieren ....................53 4.4.6 Leitungen sichern ......................54 SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 4 Einrichten der Partitionen unter Windows Embedded Standard 7 ........91 8.5.2.2 Einrichten der Partitionen unter Windows 7 Ultimate ............92 8.5.2.3 Anpassen der Partitionen unter Windows 7 und Windows 10 ..........92 8.5.3 Treiber und Software installieren ..................93 SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 5 Übersicht der baugruppeninternen Register ..............136 9.5.3.2 Watchdog-Triggerregister (nur lesen, Adresse 062h) ............136 9.5.3.3 Watchdog-Freigaberegister (lesen/schreiben, Adresse 062h) ..........136 9.5.3.4 Batteriestatusregister (nur lesen, wenn der RTC_BAT_SURVEY_EN Adresse auf "1" steht; 404Dh) ..........................137 9.5.3.5 NVRAM-Adressregister ..................... 138 SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 6 Kennzeichen und Symbole ........................ 152 Überblick ......................... 152 Sicherheit ........................152 Bedienelemente ......................152 Sicherheitsrelevante Symbole ..................153 Zertifikate, Zulassungen und Kennzeichen ............... 154 Schnittstellen ........................155 Abkürzungsverzeichnis ........................156 Glossar ............................... 162 Index ..............................170 SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 7: Vorwort
Allgemeine Kenntnisse auf dem Gebiet der Automatisierungstechnik werden empfohlen. Gültigkeitsbereich der Betriebsanleitung Diese Betriebsanleitung gilt für Industrie-PCs "SIMATIC IPC477E PRO" mit Artikelnummern 6AV7251-...-..Änderungen und Ergänzungen zu den Handbüchern werden in Produktinformationen dokumentiert. Prüfen Sie deshalb regelmäßig, ob Produktinformationen zu Ihrem Produkt bereitgestellt wurden (https://support.industry.siemens.com/cs/products?lc=de-ww).
Seite 8 Vorwort Konventionen In der vorliegenden Betriebsanleitung wird an Stelle der Bezeichnung "SIMATIC IPC477E PRO" einheitlich der Begriff "Gerät" verwendet. In der vorliegenden Betriebsanleitung wird an Stelle der Bezeichnungen "Windows Embedded Standard 7 P" und "Windows Embedded Standard 7 E" auch einheitlich der Begriff "Windows Embedded Standard"...
Seite 9: Überblick

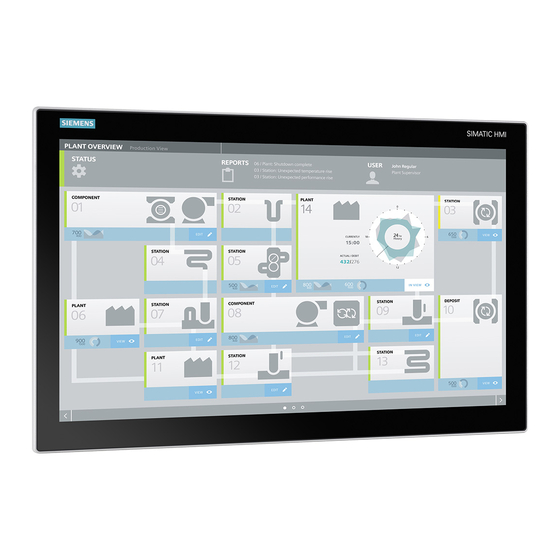

Überblick Produktbeschreibung Features Der SIMATIC IPC477E PRO verfügt über eine hohe Industriefunktionalität. • Kompakte Bauform • Wartungsfreier Betrieb • Schutzart IP65 • Hohe Robustheit • Ex-Zulassung • Einsatz für Schifffahrt- und Offshore-Anwendungen • Erweiterbarkeit durch Systemkomponenten Das Spektrum wurde um das rundum IP65-geschützte PRO-Gerät erweitert, das nicht nur durch Servicefreundlichkeit besticht, sondern auch durch ansprechendes Design und die geringe Gerätetiefe.
Seite 10 2.1 Produktbeschreibung Gerätevarianten Informationen zum genauen Funktions- und Lieferumfang Ihres Geräts entnehmen Sie dem Lieferschein. Der SIMATIC IPC477E PRO ist in folgenden Gerätevarianten lieferbar, die sich in Displaygröße, Bedienart und möglichen Erweiterungen unterscheiden: PRO-Gerät mit kapazitivem Multi-Touch-Screen • Display: – 15"-Display, Auflösung 1366 × 768 Bildpunkte –...
Seite 11: Aufbau
Überblick 2.2 Aufbau Aufbau Vorderansicht und Seitenansicht ① Display mit Multi-Touchscreen ② Gehäuse ③ Rückwandhaube ④ Anschlussfachdeckel Untersicht ① Mechanische Schnittstelle zur Befestigung/Basisadapter SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 12 ③ Mechanische Schnittstelle zur Befestigung/Basisadapter Rückansicht - Geräteausprägung "vorbereitet für Tragarm und Erweiterungselemente" ① Anschlussfachdeckel Hinweis Die Geräteausprägung "vorbereitet für Tragarm und Erweiterungselemente" ist für Geräte mit einer Erweiterung vorgesehen (siehe Systemkomponenten (Seite 15)). SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 13: Schnittstellen Und Bedienelemente Beim Pro-Gerät
Steckplatz für CFast-Karte Hinter der Zugentlastung ③ COM1/2-Schnittstelle (optional) Serielle Schnittstell, 9-poliger SUB-D-Stecker ④ Displayport ⑤ 3 × Ethernet-Schnittstelle RJ45-Ethernet-Anschluss, 10/100/1000 Mbps ⑥ Anschlussklemme Anschlussklemme im Lieferzustand gesteckt Stromversorgung DC 24 V ⑦ Ein-Aus-Schalter ⑧ Schutzleiteranschluss SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 14: Beipack
Systemkomponenten für rundum IP65-geschützte Geräte (https://mall.industry.siemens.com/mall/de/de/Catalog/Products/10268745?tree=CatalogTree) SIMATIC IPC CFast-Karten • 2 GB optional oder • 4 GB optional oder • 8 GB optional oder • 16 GB optional oder • ≥ 30 GB optional SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 15: Systemkomponenten
⑤ Mechanische Schnittstelle zum Tragarm oder Standfuß Artikelnummer des Basisadapters als Zubehörteil: 6AV7674-1KA00-0AA0. Siehe auch Vorbereitet für Tragarm oder Standfuß ohne Erweiterungselemente (Flansch oben) (Seite 36) Industry Mall (https://mall.industry.siemens.com) Erweiterungskomponenten und Zubehör (http://www.automation.siemens.com/mcms/pc- based-automation/de/industrie-pc/erweiterungskomponenten) SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 16: Rundrohradapter
Lochbild wie der Basisadapter. Damit können alle Kupplungen der Tragarm- oder Standfußsysteme mit mechanischer Schnittstelle für den Basisadapter benutzt werden. ① Rundrohradapter ② Ringnut zur Befestigung am PRO-Gerät mit Gewindestiften ③ Mechanische Schnittstelle zum Tragarm Artikelnummer des Rundrohradapters: 6AV7674-1KF00-0AA0 SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 17: Weitere Informationen
Weitere Informationen Informationen zum Anbau des PRO-Geräts finden Sie unter Vorbereitet für Tragarm und Erweiterungselemente (Rundrohr) (Seite 39). Informationen zum bestellbaren Zubehör finden Sie im Internet unter: • Industry Mall (https://mall.industry.siemens.com) • Systemkomponenten für rundum IP65-geschützte Geräte (https://mall.industry.siemens.com/mall/de/de/Catalog/Products/10268745?tree=Catalog Tree) Siehe auch Vorbereitet für Tragarm oder Standfuß...
Seite 18: Adapterset Für Tragarm- Und Standfußmontage Pro-Gerät
Adapterset für Tragarm- und Standfußmontage PRO-Gerät Die PRO-Geräte können auch an Systeme von Drittanbietern montiert werden (siehe Kapitel Gerät anbauen (Seite 34)). Dazu benötigen Sie den Siemens-Basisadapter (siehe Basisadapter (Seite 15)) und ein herstellerspezifisches Adapterset. Für VESA-kompatible Systeme von Drittanbietern bietet Siemens auch ein eigenes Adapterset Adapterset Geeignet für Tragarmsysteme...
Seite 19: Extension Unit Und Bedienelemente
Die Extension Units können individuell Bestückung werden und werden ohne Bedienelemente geliefert. Die möglichen Einbauplätze sind für den Einbau von Bedienelementen vorbereitet. Die Extension Units sind in 4 verschiedenen Größen verfügbar: • 12" • 15" • 19" • 22" • 24" SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 20 Darüber hinaus sind verschiedene Bedienelemente wie Not-Halt, Wahlschalter, Leuchtdrucktaster, Schlüsselschalter, Meldeleuchten oder RFID-Leser verfügbar. Hinweis Es dürfen nur von Siemens frei gegebene Bedienelemente in die Extension Unit eingebaut werden. Informationen zu "Systemkomponenten für PRO-Geräte Extension Units" finden Sei im Internet (https://support.industry.siemens.com/cs/de/de/view/109742323).
Seite 21: Sicherheitshinweise
• Installieren Sie nur Systemerweiterungen, die für dieses Gerät vorgesehen sind. Informationen darüber, welche Systemerweiterungen zur Installation geeignet sind, erhalten Sie vom technischen Kundendienst oder von Ihrer Verkaufsstelle. • Beachten Sie die Angaben zur elektromagnetischen Verträglichkeit (Seite 100). SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 22: Batterie Und Akku
Elektrostatisch gefährdete Bauteile (EGB) Elektrostatisch gefährdete Bauteile werden beim Berühren bereits durch Spannungen zerstört, die weit unterhalb der Wahrnehmungsgrenze des Menschen liegen. Wenn Sie mit Elektrostatisch gefährdeten Bauteilen arbeiten, dann beachten Sie die EGB- Richtlinie (Seite 101). SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 23: Industrial Security
Disclaimer für Fremdsoftware-Updates Dieses Produkt beinhaltet Fremdsoftware. Für Updates/Patches an der Fremdsoftware übernimmt die Siemens AG die Gewährleistung nur, soweit diese im Rahmen eines Siemens Software Update Servicevertrags verteilt oder von der Siemens AG offiziell freigegeben wurden. Andernfalls erfolgen Updates/Patches auf eigene Verantwortung. Mehr Informationen rund um unser Software Update Service Angebot erhalten Sie im Internet unter Software Update Service.
Seite 24: Einsatzhinweise
Hinweis Einsatz im Industriebereich ohne Zusatzschutzmaßnahmen Das Gerät wurde zum Einsatz in einem normalen industriellen Umfeld nach der IEC 60721-3- 3 (Schadstoffklasse 3C2 für Chemische Einflüsse, 3S2 für Staub ohne Belastung durch Sand) konzipiert. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 25: Einbrenneffekt Und Hintergrundbeleuchtung
Displays fehlerfrei sind. Eine geringe Anzahl von fehlerhaften Bildpunkten im Display ist daher unvermeidbar. Sofern sich fehlerhafte Bildpunkte nicht lokal häufen, stellt dies keine Funktionseinschränkung dar. Weitere Informationen finden Sie im Kapitel "Allgemeine Technische Daten (Seite 114)". SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 26: Einsatz Im Explosionsgefährdeten Bereich
Dieses Betriebsmittel ist nur zur Verwendung in Class I, Division 2, Groups A, B, C und D oder nicht explosionsgefährdeten Bereichen geeignet. WARNUNG Warnung – Explosionsgefahr – Batterien dürfen nur in einem als nicht explosionsgefährdet bekannten Bereich gewechselt werden Der Austausch der Lithium-Batterie darf nur von einem geschulten Fachmann durchgeführt werden. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 27 ODER ZONE 2 BEEINTRÄCHTIGEN. WARNUNG PCI-Express-Erweiterungskarten Alle verwendeten PCI-Express-Erweiterungskarten müssen die Anforderungen an IT-Geräte für den Einsatz in explosionsgefährdeten Bereichen oder für den Einsatz in speicherprogrammierbare Steuerungen gemäß ANSI/ISA 12.12.01 (Ex-Bereiche) und CSA-213 (Ex-Bereiche) erfüllen. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 28: Gerät Anbauen Und Anschließen
Fehlfunktionen am Gerät, an der Maschine oder Anlage können die Folge sein. • Bewahren Sie die Originalverpackung auf. • Verpacken Sie das Gerät bei Transport und Lagerung in der Originalverpackung. 5. Prüfen Sie den Verpackungsinhalt und Ihre extra bestellten Zubehörteile auf Vollständigkeit und Beschädigungen. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 29 Wartezeit von ca. 12 Stunden. 7. Bewahren Sie auch die mitgelieferten Unterlagen auf. Sie gehören zum Gerät. Wenn Sie das Gerät zum ersten Mal in Betrieb nehmen, benötigen Sie die Unterlagen. 8. Notieren Sie die Identifikationsdaten des Geräts. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 30: Identifikationsdaten Des Geräts
Microsoft Windows Product Key Im Gerät (Anschussfach- Das COA-Label ist nur bei vorinstal- deckel entfernen) liertem Certificate of Authenticity Windows-Betriebssystem vorhanden. Ethernet-Adresse 1 BIOS-Setup, Menü "Ad- vanced" Ethernet-Adresse 2 Ethernet-Adresse 3 Beispiel Typschild SIMATIC IPC477E PRO SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 31 Rückseite des Geräts angebracht. • COA-Label eines Geräts mit dem Betriebssystem Windows Embedded Standard 7 • COA-Label eines Geräts mit Windows 7 Betriebssystem • COA-Label eines geräts mit Windows 10 Betriebssystem SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 32: Zulässige Betriebslagen
Gerät und angrenzenden Wänden oder anderen Geräte/Maschinen von mindestens 5 cm ein und sorgen Sie für ein ausreichendes Volumen der Luftumwälzung. Geräteausprägung vorbereitet für Standfuß / Erweiterungselemente (Flansch unten) Betriebslage Abweichung von der Senkrechten ① Geneigt ≤ 45° ② Senkrecht 0° SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 33 4.2 Zulässige Betriebslagen Geräteausprägung vorbereitet für Tragarm ohne Erweiterungselemente (Flansch oben) Betriebslage ① Geneigt ≤ 45° ② Senkrecht 0° Geräteausprägung "vorbereitet für Tragarm und Erweiterungselemente (Rundrohr)" Betriebslage ① Geneigt ≤ 45° ② Senkrecht 0° SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 34: Gerät Anbauen
Enclosure Type 4X / 12 (indoor use only) des Gesamtgeräts verloren. Spritz- und Strahlwasser sowie eindringende Substanzen können dann das Gerät beschädigen. Setzen Sie nur ein Tragarmsystem oder Standfußsystem ein mit Schutzart IP65 und Enclosure Type 4X / 12 (indoor use only). SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 35: Gewährleistung Gefährdet
Hinweis Haftungsausschluss Das Gerät wird über die mechanische Schnittstelle mit Schrauben an einem Standfuß oder Tragarm befestigt. Die Siemens AG übernimmt keine Haftung für die Folgen einer fehlerhaften Montage. Gewährleistung gefährdet Falls Sie das Gerät nicht entsprechend den Angaben dieser Betriebsanleitung anbauen, erlischt die Gewährleistung für das Gerät.
Seite 36: Vorbereitet Für Tragarm Oder Standfuß Ohne Erweiterungselemente (Flansch Oben)
• Eines der folgenden Tragarm- oder Standfußsysteme: – Tragarm oder Standfuß mit mechanischer VESA-Schnittstelle und das entsprechende Siemens-Adapterset – Tragarm oder Standfuß mit mechanischer Schnittstelle für den Siemens Basisadapter Je nach Typ des Tragarm- oder Standfußsystems ist die Ausführung der mechanischen Anbindung unterschiedlich gestaltet.
Seite 37 Falls Sie die Schrauben mit einem zu niedrigen Drehmoment anziehen, ist das Gerät nicht dicht. 1. Falls eine Adapterplatte für den Siemens Basisadapter in Ihrem Tragarmsystem enthalten ist, dann befestigen Sie die Adapterplatte mit 4 Schrauben M6x12 am Tragarm. Beachten Sie das Drehmoment, das für den Tragarm angegeben ist.
Seite 38 7. Schließen Sie alle Leitungen entsprechend der Beschreibung im Kapitel Gerät anschließen (Seite 43) an. 8. Befestigen Sie den Anschlussfachdeckel ⑤ mit den 2 Schrauben am Gerät, Drehmoment 1,5 Nm. Beachten Sie den korrekten Sitz der Dichtung. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 39: Vorbereitet Für Tragarm Und Erweiterungselemente (Rundrohr)
Tragarm z. B. RS232. Vorgehensweise Die folgende Beschreibung zeigt beispielhaft, wie Sie das PRO-Gerät über den optional erhältlichen Siemens Rundrohradapter ⑦ an einem Tragarmsystem befestigen. Die Montage an einem 48,3 mm Rundrohr ⑧, das zur Öffnung des PRO-Geräts passt, erfolgt analog. ACHTUNG Drehmomente beachten Falls Sie die Schrauben der Rückwandhaube und des Anschlussfachdeckels oder die...
Seite 40 2. Öffnen Sie den Anschlussfachdeckel und legen Sie ihn sicher ab. ⑤ Schrauben Anschlussfachdeckel ⑥ Gewindestifte ⑦ Rundrohradapter (nicht im Lieferumfang enthalten; siehe Systemkomponenten (Seite 15)) ⑧ Rundrohr eines Drittanbieters (∅ 48 mm) ⑨ Abdeckplatte (im Lieferumfang enthalten; siehe Beipack (Seite 14)) SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 41 Ansonsten kann sich das Gerät bei Vibrationen lösen und herunterfallen. 4. Falls eine Adapterplatte ⑨ für den Siemens Rundrohradapter in Ihrem Tragarmsystem enthalten ist, dann befestigen Sie die Adapterplatte mit 4 Schrauben M6x12 am Tragarm. Beachten Sie das Drehmoment, das für den Tragarm angegeben ist.
Seite 42 9. Befestigen Sie die Abdeckplatte ⑨ aus dem Lieferumfang des PRO-Geräts mit 4 Schrauben M4x12, Drehmoment 1,5 Nm. Alternativ können Sie das PRO-Gerät an der Unterseite mit einer Extension Unit erweitern, beachten Sie die zugehörige Dokumentation. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 43: Gerät Anschließen
• Lesen Sie die Dokumentation der Peripheriegeräte. Befolgen Sie alle Anweisungen in der Dokumentation. • Schließen Sie nur Peripheriegeräte an, welche die Industrietauglichkeit gemäß EN 61000-6-2 und IEC 61000-6-2 besitzen. • Nicht hotplug-fähige Peripheriegeräte dürfen nur angeschlossen werden, wenn die Stromversorgung des Geräts abgeschaltet ist. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 44 Rückspeisung von Spannung gegen Masse durch eine angeschlossene oder eingebaute Komponente kann das Gerät beschädigen. Angeschlossene oder eingebaute Peripherie z. B. ein USB-Laufwerk, darf keine Spannung in das Gerät einbringen. Rückspeisung ist generell nicht zulässig. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 45: Stromversorgung
Voraussetzung • Das Gerät ist von der Stromversorgung getrennt. • Schraubendreher Torx TX20 Anschlussfachdeckel öffnen Anschlussfachdeckel öffnen, bei Geräteausprägung Standfuß und Tragarm ohne Erweiterungselemente. Anschlussfach öffnen, bei Geräteausprägung vorbereitet für Tragarm und Erweiterungselemente (Rundrohr). SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 46 Die Zuordnung der Schnittstellen ist an der Innenseite des Anschlussfachdeckels dargestellt. Bild 4-1 Anschlussfachdeckel - Schnittstellenbezeichnung 3. Führen Sie die Anschlusskabel durch den Tragarm oder Standfuß ① ins PRO-Gerät hinein und schließen Sie sie an den Schnittstellen im Innern an. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 47: Anschlussfachdeckel Schließen
Falls Sie die Schrauben M4x16 mit einem Drehmoment > 1,5 Nm anziehen, kann das Gewinde im Gehäuse beschädigt werden. 3. Drehen Sie die Schrauben M4x16 des Anschlussfachdeckels hinein und ziehen Sie sie mit einem Drehmoment von maximal 1,5 Nm an. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 48: Schutzleiter Anschließen
Schraube am gekennzeichneten Schutz- leiteranschluss. Ziehen Sie die Schraube M4 mit einem Drehmoment von höchstens 1,5 Nm an. 3. Verbinden Sie den Schutzleiter mit dem Schutzleiteranschluss des Schaltschranks, von dem aus das PRO-Gerät versorgt wird. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 49: Stromversorgung Dc 24 V Anschließen
• Die Anschlussklemme ist verdrahtet. • Die zugehörige Stromversorgung DC 24 V ist ausgeschaltet. • Eine zweiadrige Leitung mit einem Leitungsquerschnitt für den DC 24 V-Anschluss von ≥ 0,5 mm • Einen Schlitzschraubendreher mit ca. 3 mm Klinge SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 50 Die DC 24 V-Stromversorgung besitzt einen Verpolungsschutz. Bei Verwechslung der Anschlussleitungen DC 24 V und Masse wird das Gerät nicht beschädigt, schaltet aber nicht ein. Nach korrektem Anschluss der Stromversorgung ist das Gerät wieder betriebsbereit. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 51: Peripherie Anschließen
Die USB-Geräte sind Entwicklungen des jeweiligen Anbieters, der diese auch vermarktet. Der jeweilige Produktlieferant bietet Support für die USB-Geräte. Weiterhin gelten die Haftungsbedingungen des Herstellers. Hinweis Zugentlastungen Nutzen Sie die Metallösen auf der Geräterückseite für Anschluss-Zugentlastungen mit Kabelbindern. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 52: Gerät Mit Netzwerken Verbinden
Field & Control Level. Hinweise dazu finden Sie auf der SIMATIC NET Manual Collection CD. Das Softwarepaket und die Dokumentation sind nicht Bestandteil des Lieferumfangs. Weitere Informationen Weitere Informationen finden Sie im Internet unter: Technical Support (https://support.industry.siemens.com/cs/ww/de/) SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 53: Zugentlastung Montieren
Schrauben enthalten: • Zugentlastung für USB- und DisplayPort-Kabel • Zugentlastung für LAN RJ45 Kabel Voraussetzung • Zugentlastungen • Schrauben • Schraubendreher T10 Vorgehensweise Fixieren Sie beide Zugentlastung mithilfe der beiliegenden Schrauben am Gerät. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 54: Leitungen Sichern
• Schrauben • Schneidwerkzeug Vorgehensweise 1. Legen Sie den Kabelbinder um den Befetigungssteg der jeweiligen Zugentlastung und sichern Sie die Leitungen wie abgebildet. ① Befestigung mit Kabelbinder 2. Schneiden Sie die überstehenden Kabelbinderzungen ab. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 55: Gerät In Betrieb Nehmen
• File Based Write Filter (FBWF) (Seite 70) Hinweis Speicherkarten auf dem Gerät einrichten Speicherkarten, die im Gerät eingesetzt werden, müssen Sie auch auf diesem Gerät einrichten. Speicherkarten, die auf anderen Geräten eingerichtet wurden, booten wegen unterschiedlicher Laufwerksparameter nicht. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 56 • Die Verbindungsleitungen sind korrekt gesteckt. • Folgende Hardware steht für die Erstinbetriebnahme bereit: – Eine USB-Tastatur – Eine USB-Maus Hinweis Einschalten des PRO-Geräts Um nicht ständig den Anschlussfachdeckel zu öffnen, ist ein externer Ein-Aus-Schalter empfehlenswert. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 57: Erstinbetriebnahme
5. Geben Sie, falls erforderlich, den Product Key ein. Den Product Key finden Sie auf dem "Certificate of Authenticy" in der Zeile "Product Key". Ergebnis Nach jedem Einschalten und nach der Hochlaufroutine wird die Oberfläche des Betriebssystems angezeigt. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 58: Vorgehensweise - Gerät Ausschalten
Wenn das Gerät nach dem Herunterfahren längere Zeit nicht verwendet wird, schalten Sie den Ein-Aus-Schalter in die Stellung ACHTUNG Gerät von der Stromversorgung trennen Der Ein-Aus-Schalter trennt das Gerät nicht vom Netz. Um das Gerät stromlos zu schalten, ziehen Sie die Stromversorgungsklemme ab. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 59: Wartungscenter Windows
Programme versuchen, wichtige Windows-Einstellungen zu ändern. Sie haben im Anschluss die Wahl, diese Warnung zu quittieren oder dem Programm das Ändern der Windows-Einstellung zu untersagen. Bei Windows 7 und Windows Embedded Standard 7 ist diese Option im Lieferzustand eingeschaltet. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 60: Gerät Bedienen Und Gerätefunktionen
Totalausfall des Touch-Screen führen. Berühren Sie den Touch-Screen nur mit dem Finger oder mit einem geeigneten Touch- Stift. • Bildschirmtastatur • Externe Tastatur, über USB angeschlossen • Externe Maus, über USB angeschlossen • Touch-Stift SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 61: Gerät Bedienen
Sachschaden kann die Folge sein. Treffen Sie folgende Vorsichtsmaßnahmen: • Projektieren Sie die Anlage so, dass sicherheitsrelevante Funktionen nicht mit dem Touchscreen bedient werden. • Schalten Sie das Gerät zur Reinigung und Wartung aus. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 62 – Gleichzeitiges Bedienen mit mehr als 5 Fingern. – Eine flächige Berührung mit einem Durchmesser > 3 cm, z. B. das Anlehnen des Handballens am Touchscreen – Sobald der Touchscreen nicht mehr berührt wird, ist die Eingabe wieder möglich. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 63: Sicherheitsfunktionen Im Industriellen Umfeld
• Allgemein für alle Geräte: Panel PC Tools – SetBrightness – IPCScreenSaver Alle weiteren Funktionen sind im Bedienhandbuch "SIMATIC IPC Wizard 2.1 und Panel Configuration Center" beschrieben: • Auf dem mitgelieferten USB-Stick • Im IPC Wizard-Installationsverzeichnis auf dem PC SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 64: Erweiterte Gerätefunktionen
Die SIMATIC IPC DiagMonitor-Software ist auf CD erhältlich (nicht im Lieferumfang enthalten). Die CD enthält sowohl die Überwachungssoftware als auch die Software für die zu überwachenden Stationen. Zusätzlich sind auch die Schnittstellenbeschreibung und eine Bibliothek zur Erstellung eigener Applikationen vorhanden. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 65: Temperaturüberwachung/-Anzeige
Reaktionen, wenn das System innerhalb der vorgegebenen Überwachungszeit den Watchdog nicht angesprochen hat. Ein Watchdog-Alarm bleibt nach einem Neustart erhalten und wird von der Software DiagBase bzw. DiagMonitor zurückgesetzt und protokolliert. Die Konfiguration des Watchdog bleibt dabei erhalten. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 66: Watchdog-Überwachungszeiten
Bei Erreichen der 1. Warnschwelle beträgt die Resthaltbarkeit der Batterie zur Pufferung von CMOS- Daten noch mindestens 1 Monat. 6.4.1.5 Massenspeicher-Überwachung Der Zustand von SSD und CFast-Karten wird über SMART-Bit überwacht und von DiagBase bzw. DiagMonitor gemeldet. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 67: Enhanced Write Filter (Ewf)
Datenverlust kommen kann. Hinweis Im Grundzustand von Windows Embedded Standard ist der Enhanced Write Filter deaktiviert. Nach abgeschlossener Installation von Betriebssystem und Programmen sollten Sie Ihre Daten sichern und anschließend den EWF aktivieren. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 68: Ewf Einstellen
• "Start > All Programs >Siemens Automation > SIMATIC > EWF-Manager > EWF-Manager Konfigurieren Sie den SIMATIC IPC EWF-Manager über: • "Start > All Programs > Siemens Automation > SIMATIC > EWF-Manager > EWF-Settings oder • klicken Sie auf das Symbol "SIMATIC IPC EWF-Manager" in der Systemtray.
Seite 69: Besonderheiten Beim Einsatz Des Enhanced Write Filters (Ewf)
Control Panel > Date and Time > im Register Time Zone bei "Automatically adjust clock for daylight saving changes" den Haken löschen. 2. Sichern Sie die gemachte Änderung durch ewfmgr c: -commit und booten Sie anschließend das System neu. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 70: File Based Write Filter (Fbwf)
In den SIMATIC IPC Images sind sowohl EWF als auch FBWF vorinstalliert. Beachten Sie, dass auf einer Partition immer nur ein Schreibfilter aktiv sein darf, da es sonst zu Datenverlust kommen kann. Beachten Sie, dass pro Partition immer nur ein Schreibfilter aktiviert ist. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 71: Pufferspeicher Nvram
Es kann ein max. 512 KB großes Memory-Fenster über ein PCI-Adressregister eingeblendet werden. Die Basisadresse wird über das BIOS initialisiert. Zur Nutzung des NVRAM unter WinAC RTX und des CPU150xS SW-controller ist dort eine entsprechende Funktion implementiert. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 72: Trusted Plattform Modul (Tpm)
Sie verlieren dann den Zugriff auf das verschlüsselte Laufwerk. Eine Rücksetzung der Hardware im Falle eines Passwortverlustes wird durch die Gewährleistung nicht abgedeckt. Bitte bewahren Sie Passwörter sorgsam auf und schützen Sie diese vor einem Zugriff durch Unbefugte. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 73: Gerät Erweitern Und Parametrieren
Gerät erweitern und parametrieren Rückwandhaube öffnen und schließen Voraussetzung • Das Gerät ist von der Stromversorgung getrennt. • Schraubendreher Torx TX20 Rückwandhaube öffnen SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 74 "Stromversorgung (Seite 45)"). 3. Entfernen Sie die grüne Anschlussklemme. Die Anschlussklemme ist gesteckt und kann nach vorne herausgezogen werden. 4. Lösen Sie die 8 Schrauben M4x16 der Rückwandhaube ① (die Schrauben hängen verliersicher an den Deckeln). SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 75 2. Ziehen Sie die Stecker der Kabel ③ ab (siehe Kapitel "SSD austauschen (Seite 88)"). 3. Ziehen Sie den Stromversorgungs-Stecker ① an der Grundplatine ab. 6. Nun können Sie die Hardware einbauen und ausbauen. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 76: Rückwandhaube Schließen
5. Drehen Sie die Schrauben M4x16 der Rückwandhaube in der Reihenfolge "über Kreuz" hinein und ziehen Sie sie mit einem Drehmoment von maximal 1,5 Nm an. Prüfen Sie danach alle Schrauben erneut auf das maximale Drehmoment von 1,5 Nm. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 77: Speichermodul Ein- Und Ausbauen
Auf der Grundplatine ist ein Steckplatz für ein Speichermodul SO-DIMM DDR4 vorhanden. Sie können damit die Speicherkapazität des Geräts auf bis zu 16 GB ausbauen. Hinweis Verwenden Sie nur die von der Siemens AG empfohlenen Speichermodule. Informationen hierzu finden Sie im Kapitel "Zubehör (Seite 14)". Voraussetzung •...
Seite 78: Einbau
1. Setzen Sie das Speichermodul mit der Kontaktseite zur Grundplatine geneigt in den gekennzeichneten Steckplatz ein. 2. Drücken Sie das Speichermodul vorsichtig in die Kontaktleiste bis die Arretierungen einrasten. 3. Schließen sie das Gerät. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 79: Cfast-Karte Ein- Und Ausbauen
• Stecken Sie in den Steckplatz für die CFast-Karte keine CompactFlash-Karte (CF-Karte). • Ersetzen Sie die SIMATIC IPC CFast-Karte nur gegen eine SIMATIC IPC CFast-Karte gleichen oder höheren Fabrikationsstands. Beim SIMATIC IPC477E PRO darf nur eine SIMATIC CFast-Karte ab Fabrikationsstand 02 eingesetzt werden.
Seite 80 1. Setzen Sie die CFast-Karte in den Steckplatz. 2. Drücken Sie auf die CFast-Karte bis sie einrastet. 3. Befestigen Sie die Zugentlastung mit den beiden Schrauben. 5. Schließen Sie das Gerät. Siehe auch SSD austauschen (Seite 88) SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 81: Cpu-Leistungsaufnahme Parametrieren
Wie Standard, jedoch zusätzlich optimiert für deterministischem Betrieb mit kon- optimized stanter CPU-Frequenz. Temperature Einstellung für geringste Leistungsaufnahme. optimized Der CPU-Takt wird bei höherer Belastung begrenzt. Die Leistungsaufnahme der CPU beträgt maximal 12 W. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 82: Gerät Warten Und Instand Setzen
Durch unbefugtes Öffnen und unsachgemäße Reparaturen können Sachschäden oder Gefahren für den Benutzer entstehen. Die Gewährleistung erlischt, wenn Sie durch Einbau oder Austausch einer Systemerweiterung Defekte am Gerät verursachen. Eine Reparatur des Geräts darf nur von qualifiziertem Personal durchgeführt werden. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 83: Sicherheit Bei Arbeiten In Und An Elektrischen Anlagen
Feuer aus, löten Sie nicht am Zellenkörper. Lihium-Batterien nicht wieder aufladen, nicht öffnen, nicht kurzschließen, nicht verpolen und nicht über 100 °C erwärmen. Schützen Sie Lithium-Batterien vor direkter Sonneneinstrahlung, vor Feuchtigkeit und vor Betauung. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 84: Haftungsbeschränkung
Beachten Sie beim Umgang mit Lithium-Batterien: • Eine verschlissene Batterie gefährdet die Funktion des Geräts. Wechseln Sie die Batterie rechtzeitig. • Ersetzen Sie die Lithium-Batterie nur durch eine identische oder durch einen von SIEMENS empfohlenen Typ. Die Artikelnummer für die die Lithium-Batterie lautet A5E34734290.
Seite 85: Gerätefront Reinigen
1. Schalten Sie das Gerät aus. 2. Befeuchten Sie das Reinigungstuch. 3. Reinigen Sie die Gehäuseoberfläche mit dem Reinigungstuch und achten Sie darauf, dass kein Wasser ins Innere des Geräts gelangt. 4. Reinigen Sie das Gerät mit dem Reinigungstuch. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 86: Hardware Ein- Und Ausbauen
Stellen Sie die Uhrzeit des Geräts erneut ein. Hinweis BIOS-Einstellungen notieren Notieren Sie sich die aktuellen BIOS-Setup-Einstellungen oder speichern Sie die Einstellungen als Benutzerprofil im Menü Exit des BIOS-Setup. Eine Liste für Ihre Notizen finden Sie in der BIOS-Beschreibung. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 87 1. Ziehen Sie den gekennzeichneten Stecker 2. Die Batterie ist mit einem Klettverschluss befestigt. Greifen Sie die gekennzeichnete Batterie und ziehen Sie diese vorsichtig ab. Zum Einbau gehen Sie in umgekehrter Reihenfolge vor und schließen Sie das Gerät. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 88: Ssd Austauschen
3. Entfernen Sie die gekennzeichneten Schrauben und halten Sie die Abdeckung ④ der Stromversorgung fest. 4. Entnehmen Sie den Laufwerkhalter mit SSD und Stromversorgung und legen Sie ihn mit der Rückseite nach oben ab. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 89 • Senkschraube M3 x 5 für die Befestigung des SSD-Laufwerks im Laufwerkhalter Zum Einbau gehen Sie in umgekehrter Reihenfolge vor: 1. Berücksichtigen Sie im Schritt 1 oben, dass die Stecker nicht verpolt eingebaut werden. 2. Schließen Sie das Gerät. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 90: Software Installieren
Der mitgelieferte USB-Stick enthält die Dokumentation, Hardware-Treiber und Updates. Unter Windows sind diese Inhalte über ein Menü verfügbar. Restore-Funktion Falls Sie den IPC477E PRO mit Betriebssystem bestellt haben, ist die Restore-Funktion auf dem mitgelieferten USB-Stick enthalten. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 91: Datenträger Partitionieren
NTFS nicht komprimiert Zweite DATA Rest Rest NTFS nicht komprimiert Um die Partitionen im Lieferzustand wieder herzustellen, empfehlen wir die Software SIMATIC IPC Image & Partition Creator. Weitere Informationen finden Sie in der zugehörigen Dokumentation. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 92: Einrichten Der Partitionen Unter Windows 7 Ultimate
Eine Partition lässt sich nur verkleinern, falls noch ausreichend Speicherplatz vorhanden ist. 1. Klicken Sie mit der rechten Maustaste auf die Partition, die Sie verkleinern möchten, und klicken Sie dann auf "Volume verkleinern". 2. Folgen Sie den Anweisungen. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 93: Treiber Und Software Installieren
6. Öffnen Sie den Ordner der Treiberdaten: Klicken Sie hierzu auf den Link neben "Driverpath". 7. Starten Sie in dem Ordner das Setup-Programm. Hinweis Bei einer Neuinstallation von Windows-Betriebssystemen muss, wenn notwendig, der Treiber für den Chipsatz vor allen anderen Treibern installiert werden. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 94: Update Installieren
Wiederherstellung kompletter Speicherkarten und Festplatteninhalte sowie einzelner Partitionen (Images). Der SIMATIC IPC Image & Partition Creator und ist über das Siemens Online-Bestellsystem (https://mall.industry.siemens.com) bestellbar. Genauere Informationen zum SIMATIC IPC Image & Partition Creator entnehmen Sie bitte der zugehörigen Produktdokumentation.
Seite 95: Technische Angaben
(Entwicklung, Produktion und Vertrieb) erfüllt die Anforderungen der ISO 9001:2008. Dies wurde uns von der DQS (Deutsche Gesellschaft zur Zertifizierung von Qualitätsmanagementsystemen mbH) bestätigt. Zertifikat Nr.: 001323 QM08 Software-Lizenzvereinbarungen Falls das Gerät mit installierter Software geliefert wird, dann beachten Sie die zugehörigen Lizenzvereinbarungen. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 96: Ul-Zulassung
Die Anlage muss entsprechend den Vorgaben der NEC (National Electric Code) aufgebaut sein. Beim Einsatz in Umgebungen, die Class I, Division 2 (s. o.) entsprechen, muss das Gerät in ein Gehäuse eingebaut werden, das mindestens IP54 nach EN 60529 entspricht. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 97: Atex Und Iecex
60079-0:2017 (Ed.7), IEC 60079-7:2015 (Ed. 5.1), IEC 60079-31:2013 (Ed. 2) Besondere Einsatzbedingungen (für ATEX): Der Industrie-PC SIMATIC IPC477E PRO einschließlich der Oberseite des Standfußes bietet eine Schutzart von mindestens IP66. An der Unterseite muss der Standfuß mit einem zertifizierten Gehäuse verbunden werden, das eine Schutzart von mindestens IP54 nach EN 60079-7 für Gas und nichtleitenden Staub bzw.
Seite 98: Schiffbauzulassungen
Das Gerät erfüllt, unter Verwendung eines Filters vom Typ Corcom xFC10 (getestet) oder gleichwertig, die EMV-Anforderungen für die Installation im Brücken- und Deckbereich. Folgende Schiffbauzulassungen sind für das Gerät vorgesehen. Die Zertifikate werden nach Abnahme im Internet (https://support.industry.siemens.com/cs/ww/de/ps/14738/cert) zur Verfügung gestellt. • ABS American Bureau of Shipping (USA) •...
Seite 99 Dieses Produkt erfüllt die Anforderungen der Koreanischen Zertifizierung. This product satisfies the requirement of the Korean Certification (KC Mark). 이 기기는 업무용(A급) 전자파 적합기기로서 판매자 또는 사용자는 이 점을 주의하시기 바라며 가정 외의 지역에서 사용하는 것을 목적으로 합니다. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 100: Richtlinien Und Erklärungen
Anforderung an Störaussendung Störfestigkeit Industriebereich EN 61000-6-4 EN 61000-6-2 9.2.2 RoHS-Richtlinie RoHS-Richtlinie Dieses Produkt erfüllt die Anforderungen der RoHS-Richtlinie (Restriction of Hazardous Materials): 2011/65/EU Die Einhaltung der Richtlinie wurde nach folgender Norm geprüft: EN 50581 SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 101: Egb-Richtlinie
Betriebszeit bemerkbar. Die Folgen sind unkalkulierbar, von unvorhersehbaren Funktionsstörungen bis hin zum Totalausfall der Maschine oder Anlage. Vermeiden Sie direkte Berührung von Bauteilen. Achten Sie auf gute Erdung von Mensch, Arbeitsplatz und Verpackung. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 102: Aufladung
Wenn keine Erdung vorhanden ist, erfolgt kein Potenzialausgleich. Elektrostatische Aufladung wird nicht abgeleitet und die Schädigung der EGB ist möglich. Schützen Sie sich gegen Entladung statischer Elektrizität. Achten Sie beim Umgang mit EGB auf Erdung von Person und Arbeitsplatz! SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 103: Schutz Gegen Entladung Statischer Elektrizität
Leiterbahnen berühren. Auf diese Weise erreicht und schädigt die Energie der Entladungen empfindliche Bauteile nicht. – Entladen Sie Ihren Körper elektrostatisch, bevor Sie an einer Baugruppe messen. Berühren Sie dazu geerdete metallische Gegenstände. Verwenden Sie nur geerdete Messgeräte. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 104: Maßbilder
Technische Angaben 9.3 Maßbilder Maßbilder 9.3.1 Maßbild 15"-Gerät mit kapazitivem Multi-Touchscreen Vorbereitet für Standfuß ① ohne Basisadapter ② mit Basisadapter alle Angaben in mm SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 105 Technische Angaben 9.3 Maßbilder Vorbereitet für Tragarm ① ohne Basisadapter ② mit Basisadapter alle Angaben in mm SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 106 Technische Angaben 9.3 Maßbilder Vorbereitet für Tragarm und Erweiterungselemente ① mit Rundrohradapter ② ohne Rundrohradapter alle Angaben in mm SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 107: Maßbild 19"-Gerät Mit Kapazitivem Multi-Touchscreen
Technische Angaben 9.3 Maßbilder 9.3.2 Maßbild 19"-Gerät mit kapazitivem Multi-Touchscreen Vorbereitet für Standfuß ① ohne Basisadapter ② mit Basisadapter alle Angaben in mm SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 108 Technische Angaben 9.3 Maßbilder Vorbereitet für Tragarm ① ohne Basisadapter ② mit Basisadapter alle Angaben in mm SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 109 Technische Angaben 9.3 Maßbilder Vorbereitet für Tragarm und Erweiterungselemente ① ohne Rundrohradapter ② mit Rundrohradapter alle Angaben in mm SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 110: Maßbild 22"-Gerät Mit Kapazitivem Multi-Touchscreen
Technische Angaben 9.3 Maßbilder 9.3.3 Maßbild 22"-Gerät mit kapazitivem Multi-Touchscreen Vorbereitet für Standfuß ① ohne Basisadapter ② mit Basisadapter alle Angaben in mm SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 111 Technische Angaben 9.3 Maßbilder Vorbereitet für Tragarm ① ohne Basisadapter ② mit Basisadapter alle Angaben in mm SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 112 Technische Angaben 9.3 Maßbilder Vorbereitet für Tragarm und Erweiterungselemente ① ohne Rundrohradapter ② mit Rundrohradapter SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 113: Maßbild 24"-Gerät Mit Kapazitivem Multi-Touchscreen
Technische Angaben 9.3 Maßbilder 9.3.4 Maßbild 24"-Gerät mit kapazitivem Multi-Touchscreen Vorbereitet für Standfuß SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 114: Technische Daten
Anlaufstroms hängt von der Eingangsspannung und der Impedanz der Stromversorgung DC 24 V ab. Höhere Spitzenströme als 6,5 A sind möglich. Die Funktion des Geräts wird dadurch nicht beeinträchtigt. not evaluated by UL SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 115: Leistungsaufnahme Gerät
10 V/m, 80 – 2700 MHz quenzeinstrahlung 80 % AM nach IEC 61000-4-3 3 V/m, 2,7 – 6 GHz 10 V, 10 kHz … 80 MHz nach IEC 61000-4-6 Störfestigkeit gegen Magnetfeld 100 A/m, 50/60 Hz nach IEC 61000-4-8 SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 116: Laufwerk Und Speichermedien
Solid State Drive 2,5", ≥ 240 GB SATA (optional) und 480 GB SATA (optional) CFast-Karte 2 GB optional oder 4 GB optional oder 8 GB optional oder 16 GB optional oder ≥ 30 GB optional SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 117 MTBF: Betriebsstunden, nach denen die maximale Helligkeit gegenüber dem ursprünglichen Wert um die Hälfte reduziert ist. Unter Nutzung der eingebauten Dimmfunktion, z. B. zeitgesteuert über Bildschirmschoner oder zentral über PROFIenergy, erhöht sich die MTBF. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 118 MTBF: Betriebsstunden, nach denen die maximale Helligkeit gegenüber dem ursprünglichen Wert um die Hälfte reduziert ist. Unter Nutzung der eingebauten Dimmfunktion, z. B. zeitgesteuert über Bildschirmschoner oder zentral über PROFIenergy, erhöht sich die MTBF. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 119 Die Ethernet-Schnittstellen sind für die eindeutige Beschreibung am Gehäuse nummeriert. Die Nummerierung durch das Betriebssystem kann davon abweichen. Teaming kann in der Konfigurationsoberfläche eingestellt und initiiert werden. Im Teaming-Betrieb werden keine Jumbo-Frames, z. B. für die Kameraanwendung, unterstützt. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 120: Klimatische Umgebungsbedingungen
5 ... 95 % bei 25/55 °C, keine Betauung Luftdruck, nach IEC 60068-2-13 Betrieb 1080 ... 795 hPa, entspricht einer Höhe von -1000 ... 2000 m Lagerung/Transport 1080 ... 660 hPa, entspricht einer Höhe von -1000 ... 3500 m SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 121 8,4 ... 200 Hz: 9,8 m/s Lagerung/Transport 5 bis 8,4 Hz: 3,5 mm 8,4 bis 200 Hz: 9,8 m/s Stoßfestigkeit, geprüft nach IEC 60068-2-27, IEC 60068-2-29 Betrieb 50 m/s , 30 ms Lagerung/Transport 250 m/s , 6 ms SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 122: Strombedarf Der Komponenten
Für den Anlauf des Geräts sind mindestens 5 A Einschaltstrom für 15 ms erforderlich. Der Spitzenwert des Anlaufstroms hängt von der Eingangsspannung und der Impedanz der Stromversorgung DC 24 V ab. Höhere Spitzenströme als 6,5 A sind möglich. Die Funktion des Geräts wird dadurch nicht beeinträchtigt. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 123: Lieferzustand Der Software Wieder Herstellen
5. Wählen Sie im Boot-Manager den USB-Stick aus und bestätigen Sie die Eingabe. 6. Wählen Sie die Funktion Restore aus und bestätigen Sie die Eingabe. 7. Folgen Sie danach den Anweisungen auf dem Bildschirm. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 124: Windows
Nach Abschluss der Initialisierung erscheint das BIOS-Auswahlmenü. 4. Zum Booten vom USB-Stick wählen Sie den Boot-Manager. 5. Wählen Sie im Boot-Manager den USB-Stick und bestätigen Sie die Eingabe. 6. Wählen Sie die Funktion Recovery aus und bestätigen Sie die Eingabe. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 125: Partitionen Unter Windows Einrichten
Zeit, auf eine andere Sprache umstellen. Dazu können Sie aus vorinstallierten Sprachen eine Sprache auswählen oder neue Sprachpakete installieren. Die nachfolgenden Befehlsfolgen sind in englischer Sprache beschrieben. Je nach Voreinstellung können sie auch in anderer Sprache angezeigt werden. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 126: Einrichten Der Sprachauswahl
"Start > Control Panel > Clock, Language, and Region > Regional and Language Options" 2. Wählen Sie die Registerkarte "Keyboards and Languages". 3. Klicken Sie auf die Schaltfläche "Install/uninstall languages" und nehmen Sie dann die gewünschten Änderungen vor. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 127 Technische Angaben 9.4 Technische Daten Folgende Sprachen können nachinstalliert werden: Sprache Windows Deutsch Englisch Französisch Italienisch Spanisch Chinesisch Hongkong Chinesisch simplified Chinesisch Taiwan Japanisch Russisch SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 128: Windows Embedded Standard
Lizenzbedingungen von Windows Embedded Standard 7 beachten Beachten Sie für Windows Embedded Standard 7 die Lizenzbedingungen und insbesondere die erweiterten Software-Bedingungen der Siemens AG. Die Lizenzbedingungen finden Sie im mitgelieferten Dokument "MICROSOFT SOFTWARE LICENSE TERMS for Windows Embedded Standard 7" und im Systemlaufwerk unter \Windows\System32\license.rtf.
Seite 129: Hardwarebeschreibungen
Betriebsbereitschaft (E) Sendeteil einschalten (A) Sendebereitschaft (E) Ankommender Ruf (E) Belegung RS422 Kurzbezeichnung Bedeutung Sendedaten - (A) für Vollduplexbetrieb Sendedaten + (A) für Vollduplexbetrieb Empfangsdaten + (E) für Vollduplexbetrieb Empfangsdaten - (E) für Vollduplexbetrieb Signalmasse SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 130 Technische Angaben 9.5 Hardwarebeschreibungen Belegung RS485 Kurzbezeichnung Bedeutung Data- Sende-/ Empfangsdaten - (E/A) für Halbduplexbetrieb Data+ Sende-/ Empfangsdaten+ (E/A) für Halbduplexbetrieb Signalmasse SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 131: Cfast
LED Output (not connected) PC10 Reserved Input/Output (not connected) PC11 Reserved Input/Output (not connected) PC12 Reserved Input/Output (not connected) PC13 Device Power (3.3V) PC14 Device Power (3.3V) PC15 Device GND PC16 Device GND PC17 Card Detect Out SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 132: Displayport
ML_Lane3+ DP-Daten 3+ Ausgang Masse ML_Lane3- DP-Daten 3- Ausgang CONFIG1 CAD Cable Adaptor Detect Eingang CONFIG2 Masse (PullDown) AUX_CH+ Hilfskanal+ Bidirektional Masse AUX_CH- Hilfskanal- Bidirektional Hot Plug Detect Eingang Masse DP_PWR +3.3V (abgesichert) Ausgang SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 133: Ethernet
Eingang / Ausgang VBUS + 5 V (abgesichert) Ausgang Datenleitung USB2 Eingang / Ausgang Datenleitung USB2 Eingang / Ausgang Masse – Datenleitung USB3 Eingang Datenleitung USB3 Eingang Masse – Datenleitung USB3 Ausgang Datenleitung USB3 Ausgang SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 134: Systemressourcen
ACPI-SCI (System Control Interrupt) IRQ10 Frei IRQ11 Frei IRQ12 Frei IRQ13 Numeric data processor ISA-exclusiv IRQ14 Frei IRQ15 Frei IRQ16 High Definition Audio Controller PCI-shared SATA AHCI Controller LAN1 (I219-LM) Graphics Management Engine Interface USB XHCI Controller SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 135 Technische Angaben 9.5 Hardwarebeschreibungen Interrupt Interrupt-Typ IRQ17 PCIe-x4-Slot on Riser (1x4) PCI-exclusiv IRQ18 PCIe-x4-Slot on Riser PCI-shared LAN2 (I210) IRQ19 LAN3 (I210) (optional) PCI-exclusiv IRQ20 Frei IRQ21 Frei IRQ22 Frei IRQ23 Frei SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 136: Ein-/Ausgabebereiche
Das Ergebnis des Lesens hat keine Bedeutung (= Dummy-Lesen). 9.5.3.3 Watchdog-Freigaberegister (lesen/schreiben, Adresse 062h) Bedeutung der Bits Watchdog-Freigaberegister (r/w-Adresse 062h) Bedeutung der Bits Watchdog-Freigabebit (WDE) Watchdog-Schaltung ist gesperrt Watchdog-Schaltung ist freigegeben Watchdog-Mode Normal Makro Reserved Reserved SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 137: Batteriestatusregister (Nur Lesen, Wenn Der Rtc_Bat_Survey_En Adresse Auf "1" Steht; 404Dh)
'1' steht; der Status (zwei Stufen) kann über das Batteriestatusregister ausgelesen werden. Bedeutung der Bits Batteriestatusregister (nur lesen, wenn mit RTC_BAT_SURVEY_EN freigeschaltet; Adresse 404Dh) Bedeutung CMOS-Batteriekapazität ist noch ausreichend. CMOS-Batteriekapazität ist erschöpft (Restkapazität reicht noch für ca. einen Monat) CMOS-Batterie ist leer SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 138: Nvram-Adressregister
Das NVRAM belegt einen 512 KB großen Memory-Adressbereich, der über PCI-Register gelesen werden kann. Bedeutung der Bits NVRAM-Adressregister PCI-Registeradresse: PCI-Registerinhalt: Länge des Memory-Bereichs NVRAM-Basisadressregister NVRAM-Memoryadresse (Stan- dardeinstellung) C2B0 0000 Adresse wird dynamisch vergeben, 80000 h abhängig vom Geräteausbau SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 139: Bios-Beschreibung
Ihrer Bestellung sind einzelne BIOS-Untermenüs oder Setup-Parameter nicht vorhanden. Die Oberfläche Ihres BIOS-Setup kann von den Abbildungen in diesem Dokument abweichen. Sie finden die ausführliche BIOS-Beschreibung im Internet auf den Support-Seiten unter der Beitrags-ID 92189178 (http://support.automation.siemens.com/WW/view/de/92189178). SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 140: Bios-Auswahlmenü Öffnen
2. Drücken Sie sofort nach dem Einschalten des Geräts die Taste "Esc" und halten Sie diese gedrückt. Hinweis Nach dem Einschalten des Geräts wird folgende Meldung kurz angezeigt: Press Esc for boot options Das BIOS-Auswahlmenü wird angezeigt: Die Anzahl der Schaltflächen im BIOS-Auswahlmenü ist von Ihrer Gerätevariante abhängig. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 141 Intel Management Engine BIOS Extension von Active Management Techno- logy Support (AMT) Verfügbar ab Windows 8 oder höher, falls vom Gerät unterstützt Nur falls die Hardware AMT unterstützt und im BIOS-Setup die AMT-Option "Intel AMT Configurati- on Screens" auf "Enabled" steht. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 142: Aufbau Der Bios-Setup-Menüs
Teil in Untermenüs befinden. ④ Hilfebereich Im mittleren rechten Bereich werden kurze Hilfetexte zum mo- mentan gewählten Setup-Parameter angezeigt. ⑤ Tastenbelegung In der Fußzeile befindet sich die Tastenbelegung für die Naviga- tion im BIOS-Setup. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 143: Exit-Menü
Voraussetzung: Die Parameter sind zuvor mit "Save Custom Defaults" ge- speichert worden. Save Custom Defaults Die aktuell eingestellten Setup-Parameter werden als benutzerspezifisches Profil gespeichert (siehe auch "Load Custom Defaults"). Discard Changes Alle Änderungen werden verworfen. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 144: Bios-Update
9.6.5 BIOS-Update Überprüfen Sie regelmäßig, ob Updates für Ihr Gerät zum Download bereitstehen. Weitere Informationen finden Sie im Internet unter folgender Adresse: After Sales Informations-System von SIMATIC PC (http://www.siemens.de/asis). BIOS-Setup-Einstellungen notieren und wieder herstellen ACHTUNG Unwiederbringlicher Datenverlust Nach dem BIOS-Update sind alle BIOS-Setup-Einstellungen gelöscht. Das System kann dadurch in einen undefinierten Zustand geraten.
Seite 145: Alarm-, Fehler- Und Systemmeldungen
CMOS battery failed CMOS Batterie ist leer oder nicht angeschlossen. Realtime clock has lost power Die CMOS-Uhr wurde ohne oder mit zu schwa- cher Batterie betrieben z. B. beim Batteriewech- sel. Kontrollieren Sie die CMOS-Uhr. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 146: Funktionsumfang Unter Windows
Registry Filter Verfügbar Verfügbar Remote Assistance Verfügbar Verfügbar Remote Client Verfügbar Verfügbar Remote Desktop Verfügbar Verfügbar SIMATIC IPC DiagBase Verfügbar Verfügbar Speech Verfügbar Nicht verfügbar System Management Administrative Tools Verfügbar Verfügbar Telnet Server Verfügbar Verfügbar SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 147 Windows Security Center Verfügbar Verfügbar Windows Update Verfügbar Verfügbar Wireless Networking Verfügbar Verfügbar Beachten Sie die Lizenzvereinbarungen zu Windows Embedded Standard 7. Weitere Informationen zur Sprachauswahl entnehmen Sie bitte dem Kapitel "Windows (Seite 124)". SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 148: Technische Unterstützung
Weiterführende Informationen und Unterstützung zu den beschriebenen Produkten finden Sie im Internet unter folgenden Adressen: • Technical Support (https://support.industry.siemens.com/cs/ww/de/) • Formular für einen Support-Request (http://www.siemens.de/automation/support-request) • After Sales Information System SIMATIC IPC/PG (http://www.siemens.de/asis) • Gesamtdokumentation SIMATIC (http://www.siemens.de/simatic-tech-doku-portal) • Ihr Ansprechpartner vor Ort (http://www.automation.siemens.com/mcms/aspa- db/de/Seiten/default.aspx)
Seite 149: Problemlösung
Schaltfläche "Setup Configuration Utility (SCU)" aus. 2. Stellen Sie Uhrzeit bzw. Datum im Setup-Menü ein. Uhrzeit / Datum sind auch Pufferbatterie ist leer. Wechseln Sie die Pufferbatterie. nach korrekter Einstel- lung im BIOS-Setup wie- derholt falsch SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 150 "chkdsk" funktioniert EWF (Enhanced Write Filter) ist aktiv. Deaktivieren Sie den EWF oder verwenden Sie eine nicht Wenn der EWF aktiviert ist, dann wird alternative Methode zu "chkdsk". das Kommando "chkdsk" nicht unter- stützt. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 151: Hinweise Zum Einsatz Von Fremdbaugruppen
Sie dann den Rechner neu. Tritt der Fehler • Signalfrequenzen oder Signal- nicht mehr auf, war die verwendete Fremdbaugruppe Ursa- pegel werden nicht eingehal- che der Störung. Ersetzen Sie diese durch eine SIEMENS- Baugruppe oder stimmen Sie sich mit dem Lieferanten der • Abweichende Steckerbelegung Fremdbaugruppe ab.
Seite 152: Kennzeichen Und Symbole
Vor dem Öffnen Netzstecker ziehen Öffnung für Kensington Schloss Achtung EGB (Elektrostatisch Gefähr- Warnung vor heißer Oberfläche dete Bauteile) Bedienelemente Symbol Bedeutung Symbol Bedeutung Ein-Aus-Schalter, ohne Potenzialtren- CD/DVD auswerfen nung Ein-Aus-Taster, ohne Potenzialtren- nung SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 153: Sicherheitsrelevante Symbole
II 3G Ex nA IIC T4 Gc II 3D Ex tc IIIC T70 °C Dc Zulassungszeichen ATEX Approval mark 16ATEX 0045 X und/oder IECEx DEC 16.0021 X Ta: Horizontal +0…+35°C, Vertical +0…+35°C Frontseite: IP65 SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 154: Zertifikate, Zulassungen Und Kennzeichen
CE-Kennzeichen für die europäischen Kennzeichen der Federal Communica- Länder tions Commission für USA EFUP (Environment Friendly Use Peri- Zulassung für Korea od)-Kennzeichen für China Prüfzeichen der Underwriters Labora- Entsorgungshinweis, beachten Sie die tories örtlichen Vorschriften SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 155: Schnittstellen
DisplayPort-Schnittstelle Smart Card Reader DVI-D-Schnittstelle Line In LAN-Schnittstelle, nicht zugelassen für Line Out den Anschluss von WAN oder Telefon Serielle Schnittstelle Mikrofon-Eingang USB-Schnittstelle Universal Audio Jack USB 2.0 Hispeed-Schnittstelle Kopfhörer-Ausgang USB 3.0 SuperSpeed-Schnittstelle SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 156: Abkürzungsverzeichnis
Complementary Metal Oxide Semiconduc- Komplementäre Metalloxid-Halbleiter tors Certificate of Authentificity Microsoft Windows Product Key Certificate of License Lizenzzertifizierung Communications Port Bezeichnung für die serielle Schnittstelle Communication Processor Kommunikationsrechner Central Processing Unit Zentraleinheit Cathode Ray Tube SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 157 Bidirektionale Centronics-Schnittstelle Escape Character Steuerzeichen Enhanced Write Filter Frequently Asked Questions Häufig gestellte Fragen FAT 32 File Allocation Table 32bit Dateizuordnungstabelle 32bit FBWF File Based Write Filter Floppy Disk 3,5"-Diskettenlaufwerk Front Side Bus Ground Gerätemasse SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 158 MTBF Mean Time Between Failure Multilanguage User Interface Mehrsprachiges Betriebssystem bei Windows mit Sprachumschaltung; 5-sprachig: deutsch, eng- lisch, französisch, spanisch, italienisch Not Applicable NAMUR Normenarbeitsgemeinschaft für Mess- und Regelungstechnik in der chemischen In- dustrie SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 159 Real Time Clock Echtzeituhr Reliable Transfer Service Sendeteil einschalten Receive Data Datenübertragungssignal SATA Serial Advanced Technology Attachment SCSI Small Computer System Interface SDRAM Synchrones DRAM SELV Safety Extra Low Voltage Sicherheitskleinspannung Second Level Cache SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 160 Umgebung zur Verfügung gestellt werden kann. VT-D Virtualization Technology for Directed I/O Erlaubt die unmittelbare Zuordnung eines Geräts z.B. Netzwerkkarte an ein virtuelles Gerät. Windows 2000 Wide Area Network Wave Length Encoding Verlustfreies Dateiformat für Audio-Daten. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 161 Programmierüberwachung mit Fehlererkennung und -meldung. WLAN Wireless LAN Drahtloses lokales Netzwerk Wake on Local Area Network World Wide Web Execute Disable Capability Hardwareimplementierung EXtended Graphics Array Grafik-Standard bei einer maximalen Auflösung von 1.024 x 768 Bildpunkten. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 162: Glossar
übertragenen Signalzustände pro Sekunde an. Treten nur zwei Zustände auf, entspricht ein Baud einer Übertragungsrate von 1 Bit/s. Baugruppe Baugruppen sind steckbare Einheiten für Automatisierungsgeräte, Programmiergeräte oder PCs. Es gibt sie z.B. als zentrale Baugruppen, Anschaltungen, Erweiterungsbaugruppen oder als Massenspeicher (Massenspeicherbaugruppe). SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 163: Com-Schnittstelle
Eingebaute Hardware und Software, die die Funktionsweise eines bestimmten internen oder peripheren Geräts steuert (z.B. Tastatur-Controller). EGB-Richtlinie Richtlinie für den Umgang mit elektrostatisch gefährdeten Bauteilen. EMV-Richtlinie Richtlinie der EU zur Elektromagnetischen Verträglichkeit. Die Einhaltung wird mit dem CE- Symbol und der EG-Konformitätsbescheinigung bestätigt. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 164: Energieverwaltung
Computers und dem Betriebssystem. EFI sitzt logisch gesehen unterhalb des Betriebssystems und stellt den Nachfolger des PC-BIOS dar, mit Fokus auf 64-bit-Systemen. File Based Write Filter Konfigurierbarer Schreibfilter, der es ermöglicht, einzelne Dateien vor Schreibzugriffen zu schützen. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 165: Formatierung
Systemkomponenten, wie Prozessor, Betriebssystem und Applikationssoftware unterstützt wird. Integrated Graphics Device. Im Chipsatz integrierte Grafikschnittstelle. Image Ein Image ist ein Abbild, z.B. von Festplatten-Partitionen, die man in eine Datei sichert, um sie bei Bedarf wiederherzustellen. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 166: Konfigurationssoftware
Drucker oder weiterer Ressourcen. Legacy Boot Device Herkömmliches Laufwerk als USB-Gerät nutzbar. License Key License Key ist der elektronische Lizenzstempel einer Lizenz. Für Software die lizenzrechtlich geschützt ist, wird von der Siemens AG ein License Key vergeben. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 167: Plug And Play
Rechner noch vor dem Booten mit Software versorgen. Dabei handelt es sich beispielsweise um Betriebssysteminstallationen oder Wartungstools. Restricted Access Location: Installation des Geräts in einer Betriebsstätte mit beschränktem Zutritt, z.B. ein abschließbarer Schaltschrank. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 168 Ein Programm, mit dem Informationen über die Gerätekonfiguration (das ist der Ausbaustand der Hardware des PC/PG) festgelegt werden. Die Gerätekonfiguration des PC/PG ist voreingestellt. Änderungen müssen dann vorgenommen werden, wenn eine Speichererweiterung, neue Baugruppen oder Laufwerke aktiviert werden sollen. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 169: Warmstart
Wake on Local area network. Mit dieser Funktion kann der PC über die LAN-Schnittstelle gestartet werden. Warmstart Unter einem Warmstart versteht man einen Wiederanlauf nach einem Programmabbruch. Das Betriebssystem wird neu geladen und gestartet. Mit dem Hotkey CTRL + ALT+ DEL wird ein Warmstart durchgeführt. SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 170: Index
Enhanced Write Filter, 67 Bildpunkt, 25 Erdungsverbindung, 61 fehlerhafter Bildpunkt, 25 Erstinbetriebnahme, 57 BIOS-Setup, 139 Ethernet, 52 Menü Exit, 143 Ethernet-Adresse, 30 Menüaufbau, 142 Ethernet-Schnittstelle, 133 Boot-Vorgang, 145 EU-Konformitätserklärung, 95 EWF (Enhanced Write Filter), 67 SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 171 Untersicht, 11 Vorderansicht, 11 IPC477E PRO 15 Zoll Touch Hauptabmessungen, 104, 105, 106 IPC477E PRO 19 Zoll Recovery-Funktion, 90 Rückansicht, 12 Reinigungsmittel, 85 IPC477E PRO 19 Zoll Touch Reparaturen, 82 Hauptabmessungen, 107, 108, 109 SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 172 Datensicherung, 94 Störaussendung, 115 Partitionierung, 92 Strahlung, 22 Windows Embedded Standard hochfrequente Strahlung, 22 Datensicherung, 94 Systempartition, 123 Windows Embedded Standard 7 Systemressourcen, 134 Partitionen einrichten, 91 Windows Wartungscenter, 59 Windows XP Professional Datensicherung, 94 SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
Seite 173 Index Zertifikate, 95 Zulassungen, 95 Zulassung Schiffbau, 98 SIMATIC IPC477E PRO Betriebsanleitung, 11/2020, A5E39912461-AD...
