Gerät anbauen und anschließen
4.3 Gerät anbauen

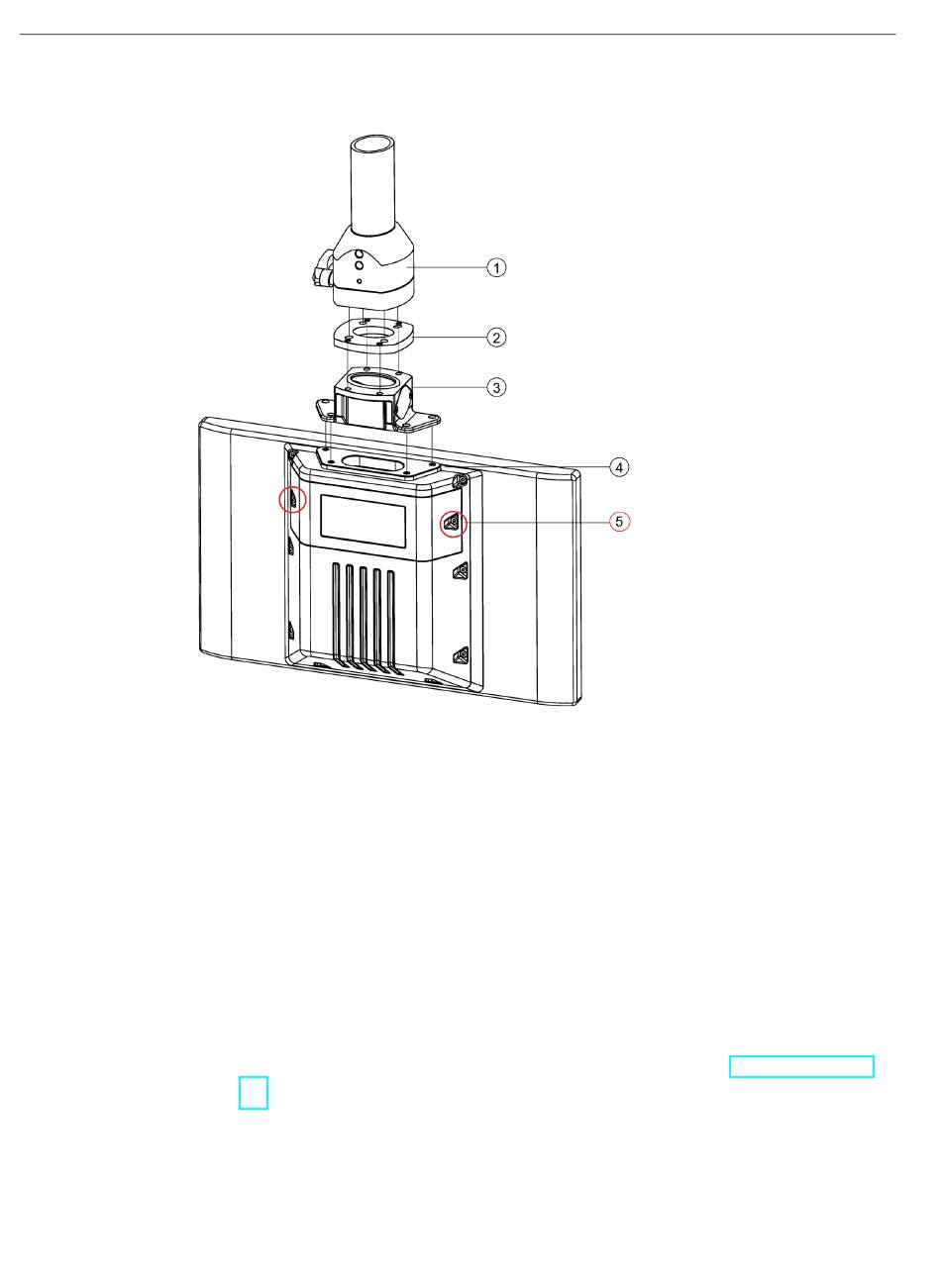

3. Entfernen Sie die Schrauben ⑤ des Anschlussfachdeckels.
①
②
③
④
⑤
4. Öffnen Sie den Anschlussfachdeckel ⑤ und legen Sie ihn sicher ab.
5. Führen Sie alle Anschlussleitungen durch die Öffnung des PRO-Geräts.
Achten Sie darauf, dass Sie die Anschlussleitungen nicht beschädigen.
Empfehlung: Führen Sie große Stecker (z. B. RS232-Stecker) und deren Leitungen zuerst
durch den Standfuß oder Tragarm.
6. Befestigen Sie das Gerät mit 4 Senkkopfschrauben M4x12 von oben am Basisadapter ③,
Drehmoment 2,5 Nm.
Achten Sie darauf, dass die Anschlussleitungen nicht gequetscht werden.
7. Schließen Sie alle Leitungen entsprechend der Beschreibung im Kapitel Gerät anschließen
(Seite 43) an.
8. Befestigen Sie den Anschlussfachdeckel ⑤ mit den 2 Schrauben am Gerät, Drehmoment
1,5 Nm.
Beachten Sie den korrekten Sitz der Dichtung.
38
Tragarmkopf
Zwischenplatte
Basisadapter
Senkkopfschrauben Gerät
Schrauben Anschlussfachdeckel
