3. Fetten Sie den Rundrohradapter ⑦ bzw. das 48,3 mm-Rundrohr ⑧ mit einem für NBR-
Dichtungen geeigneten Fett ein und stecken Sie den Rundrohradapter ⑦ bzw. das
48,3 mm-Rundrohr ⑧ in die zugehörige Öffnung des PRO-Geräts.
Achten Sie darauf, dass der Dichtungsring (O-Ring) nicht beschädigt wird. Befestigen Sie
das Rundrohr mit den 2 Gewindestiften ⑥ M8x10 aus dem Beipack.
Beachten Sie das entsprechende Drehmoment:
– Siemens Rundrohradapter ⑦: 8 Nm
– 48,3 mm-Rundrohr aus Stahl ⑧: 8 Nm
– 48,3 mm-Rundrohr aus Aluminium ⑧: 5 Nm

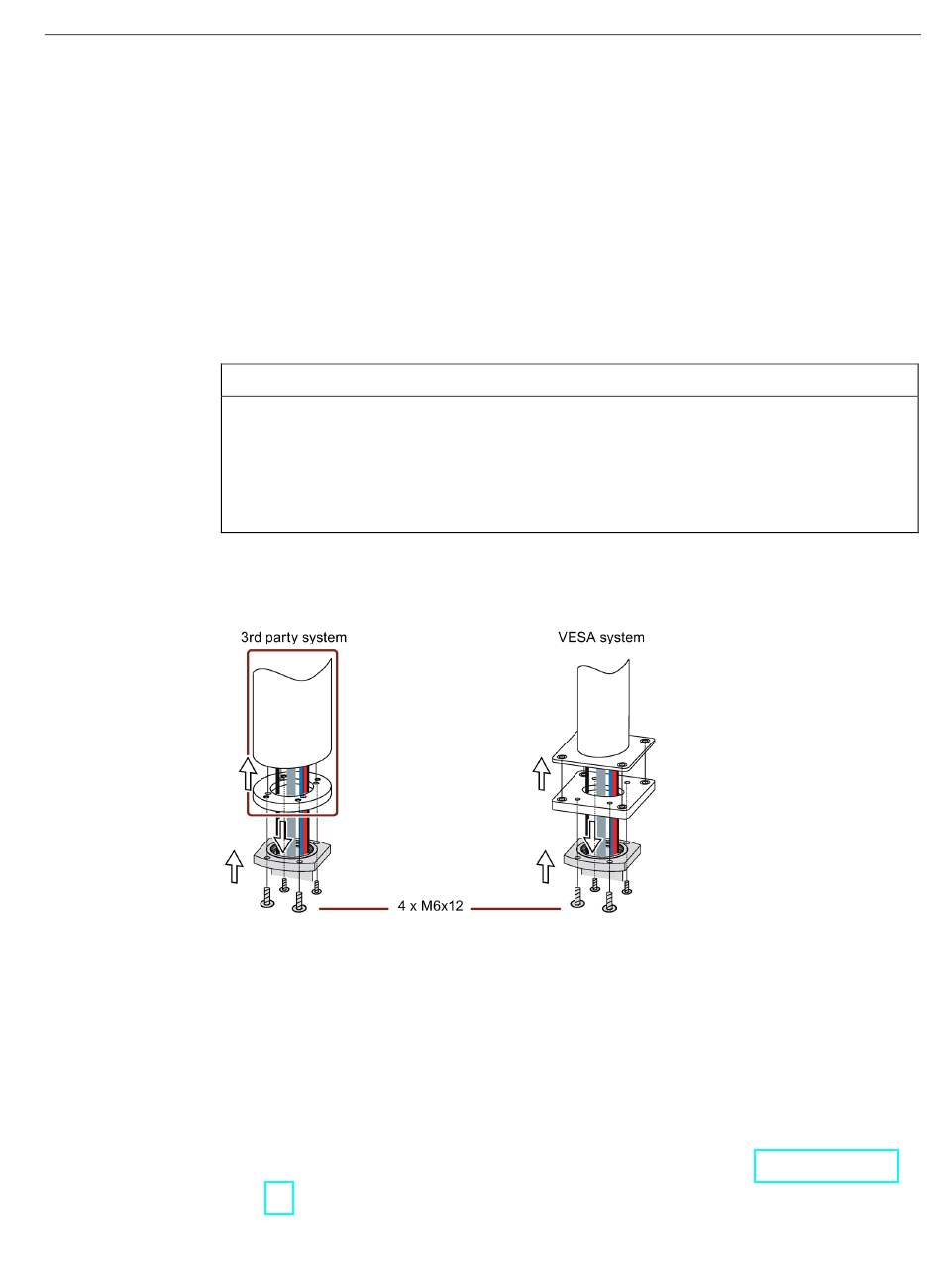

4. Falls eine Adapterplatte ⑨ für den Siemens Rundrohradapter in Ihrem Tragarmsystem
enthalten ist, dann befestigen Sie die Adapterplatte mit 4 Schrauben M6x12 am Tragarm.
Beachten Sie das Drehmoment, das für den Tragarm angegeben ist.
5. Führen Sie alle Anschlussleitungen durch die Öffnung des Rundrohradapters bzw. das
48,3 mm-Rundrohrs bis in das Anschlussfach des PRO-Geräts. Achten Sie darauf, dass Sie die
Anschlussleitungen nicht beschädigen.
6. Befestigen Sie das Gerät mit 4 Schrauben M6, Länge 16 mm bis 20 mm, von unten am
Tragsystem.
Die Schrauben sind nicht im Lieferumfang des PRO-Geräts enthalten.
Beachten Sie das Drehmoment, das für den Tragarm angegeben ist.
Achten Sie darauf, dass die Anschlussleitungen ohne Beschädigung durch den
Rundrohradapter ins Innere des Geräts geführt werden.
7. Schließen Sie alle Leitungen entsprechend der Beschreibung im Kapitel Gerät anschließen
(Seite 43) an.
SIMATIC IPC477E PRO
Betriebsanleitung, 11/2020, A5E39912461-AD
ACHTUNG
48,3 mm-Rundrohr ⑧
Damit sich das Gerät bei Vibrationen nicht lösen und herunterfallen kann, muss das
Rundrohr zur Befestigung eine Nut aufweisen, in die die Gewindestifte eintauchen
können.
Ansonsten kann sich das Gerät bei Vibrationen lösen und herunterfallen.
Gerät anbauen und anschließen
4.3 Gerät anbauen
