B.6
Schnittstellen

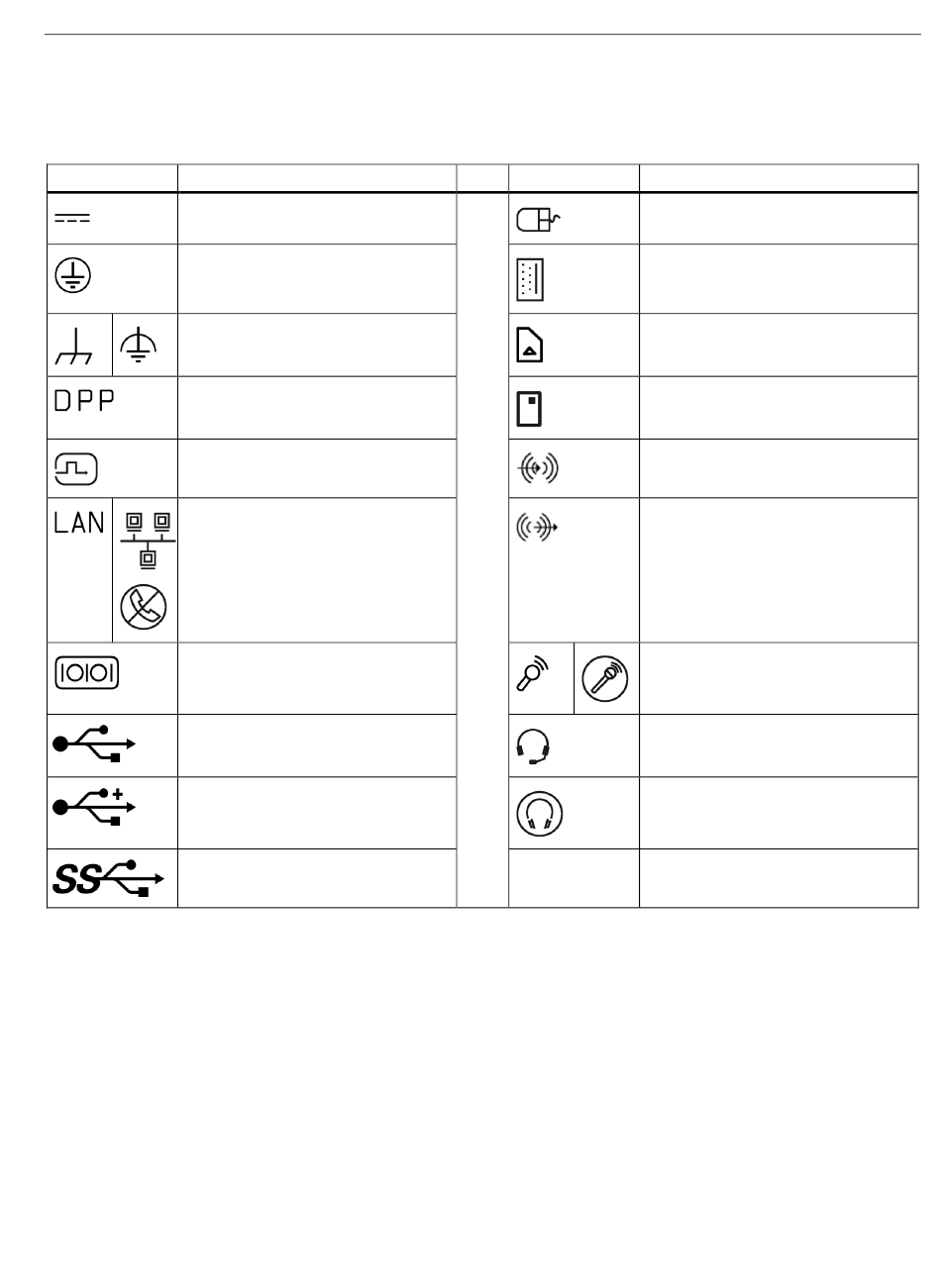

Symbol
Bedeutung
Anschluss an die Stromversorgung
Anschluss für den Schutzleiter
Anschluss für Funktionserdung (Po-
tenzialausgleichsleitung)
DisplayPort-Schnittstelle
DVI-D-Schnittstelle
LAN-Schnittstelle, nicht zugelassen für
den Anschluss von WAN oder Telefon
Serielle Schnittstelle
USB-Schnittstelle
USB 2.0 Hispeed-Schnittstelle
USB 3.0 SuperSpeed-Schnittstelle
SIMATIC IPC477E PRO
Betriebsanleitung, 11/2020, A5E39912461-AD
Symbol
Bedeutung
PS/2-Maus-Schnittstelle
PS/2-Tastatur-Schnittstelle
Multimedia Card Reader
Smart Card Reader
Line In
Line Out
Mikrofon-Eingang
Universal Audio Jack
Kopfhörer-Ausgang
