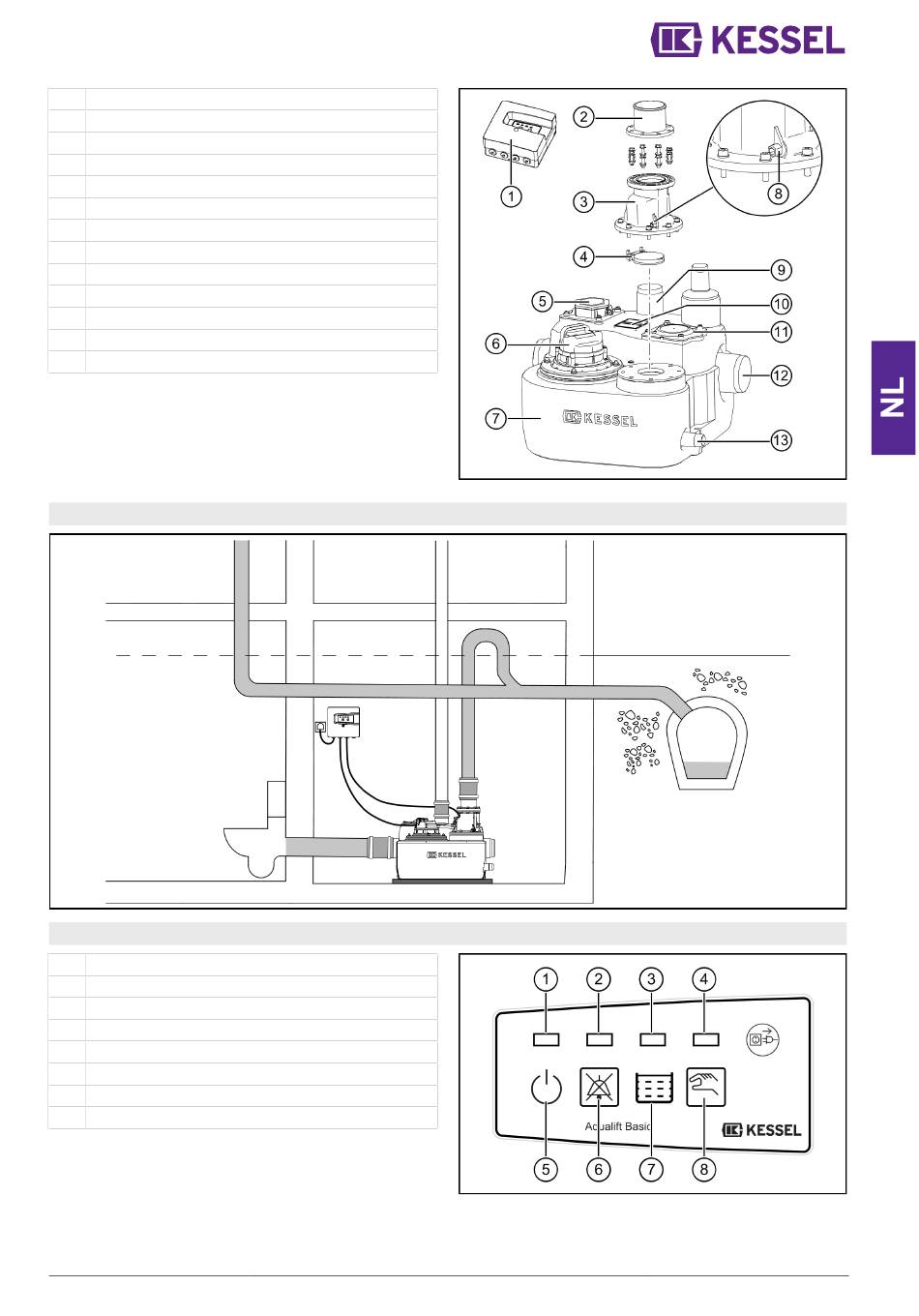

Modules
(1) Besturingskast
(2) Aansluiting voor persleiding
(3) Behuizing terugslagklep
(4) Klep terugslagklep
(5) Niveausensor (vlotterschakelaar)*
(6)
(7)
(8) Be- en ontluchtingsvoorziening
(9) Aansluiting be- en ontluchtingsleiding
(10)
(11) Onderhoudsopening*
(12) Toevoer (verschillende opties)
(13) Aansluiting handmembraanpomp
*afhankelijk van het gebruik wederzijds verwisseld (zie "Toe-
voer en uitloop monteren", pagina 81)
3.4 Werkingsprincipe
3.5 Indicaties, besturingstoetsen en hun functies
(1) Bedrijfsklaar (groene led)
(2) Alarm (rode led)
(3) Inschakelniveau reservoir bereikt (oranje led)
(4) Afvalwaterpomp draait (oranje led)
(5) Symbool in bedrijf
(6) Toets alarm uitschakelen (resetten)
(7) Symbool reservoir
(8) Toets afvalwaterpomp aan (handmatig)
010-974
Pomp
Reservoir
Typeplaatje
