Montaż Wyposażenia - Kessel Aqualift F Basic Einbau- Und Betriebsanleitung

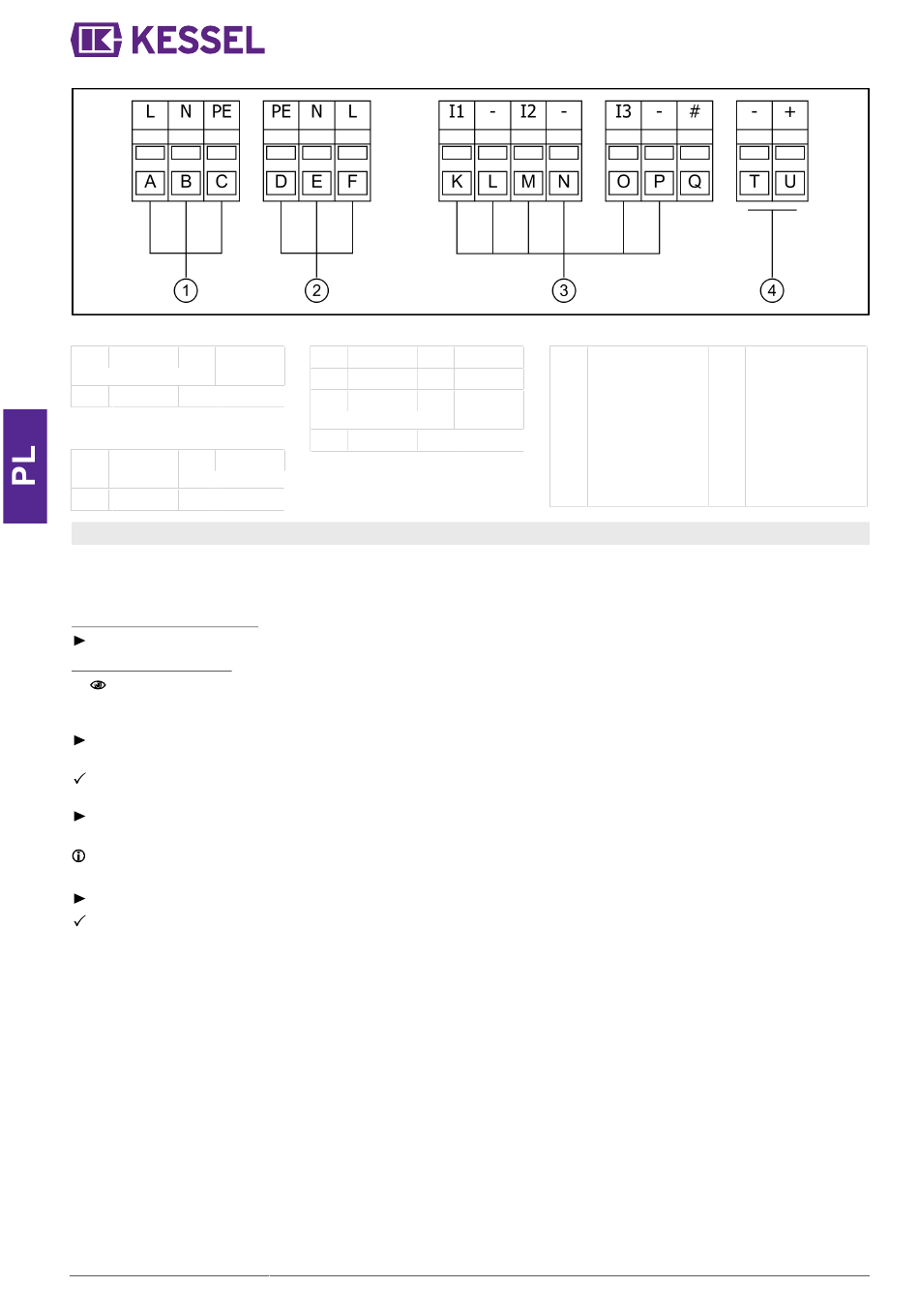

Schemat połączeń (Mono)
(1) Przyłącze sieciowe
(A) Brązowy (C) Zie-
lony/żółty
(B) Niebieski
(2) Pompa ściekowa
(PL) Zie- (F) Brązowy
lony/żółty
(E) Niebieski
5.8 Montaż wyposażenia
Blok zacisków „Alarm" jest ustawiony wstępnie do podłączenia zewnętrznego podajnika sygnału. Jeżeli używany ma być
kontakt bezpotencjałowy, należy najpierw przygotować do tego blok zacisków (patrz rozdział „Kontakt bezpotencjałowy").
Przygotować obudowę i przepust kablowy. Użyć przepustu kablowego z zewnątrz z prawej strony.
Zewnętrzny podajnik sygnału
Podłączyć zewnętrzny podajnik sygnału według schematu połączeń.
Kontakt bezpotencjałowy
Do urządzenia sterującego można podłączyć zestaw rozszerzający w formie kontaktu bezpotencjałowego, dostęp-
nego jako osprzęt (nr art. 80074). Umożliwia on połączenie urządzenia z systemem zarządzania budynkiem lub innym
osprzętem, np. lampą ostrzegawczą (nr art. 97715).
Aby aktywować kontakt bezpotencjałowy, należy nacisnąć jednocześnie przycisk alarmu (6) i przycisk trybu ręcznego (4) i
przytrzymać je wciśnięte przez 10 sekund. Ewentualnie wcześniej podłączyć do prądu.
Urządzenie sterujące generuje 2 razy krótki sygnał dźwiękowy potwierdzający, że kontakt bezpotencjałowy został aktywo-
wany.
Uruchomić urządzenie ponownie patrz "Wyłączanie urządzenia", strona 106, aby rozpoznało ono kontakt bezpotencja-
łowy.
Jeśli przycisk naciskany jest przez 10 sekund, urządzenie na nowo aktywuje zewnętrzny podajnik sygnału lub kontakt
bezpotencjałowy.
Podłączenie kontaktu bezpotencjałowego (patrz "Schemat połączeń (Mono)", strona 102).
Dokonać dalszych przyłączeń.
102 / 112
(3) Przełącznik pływakowy
(K) Żółty (O) Szary
(L) Biały (P) Zielony
(M) Różowy (Q) Nieuży-
wany
(N) Brązowy
Przepompownia / Instrukcja zabudowy i obsługi
(4) Alarm
(T) Przyłącze (U)
zewnętrznego
podajnika
sygnału / kontaktu
bezpotencjało-
wego (możliwość
opcjonalnego
przezbrojenia,
nr art. 80074)
Przyłącze
zewnętrznego
podajnika
sygnału / kontaktu
bezpotencjało-
wego (możliwość
opcjonalnego
przezbrojenia,
nr art. 80074)
010-974
