R320103154 (2017-05) | Schienenführungstische TKL

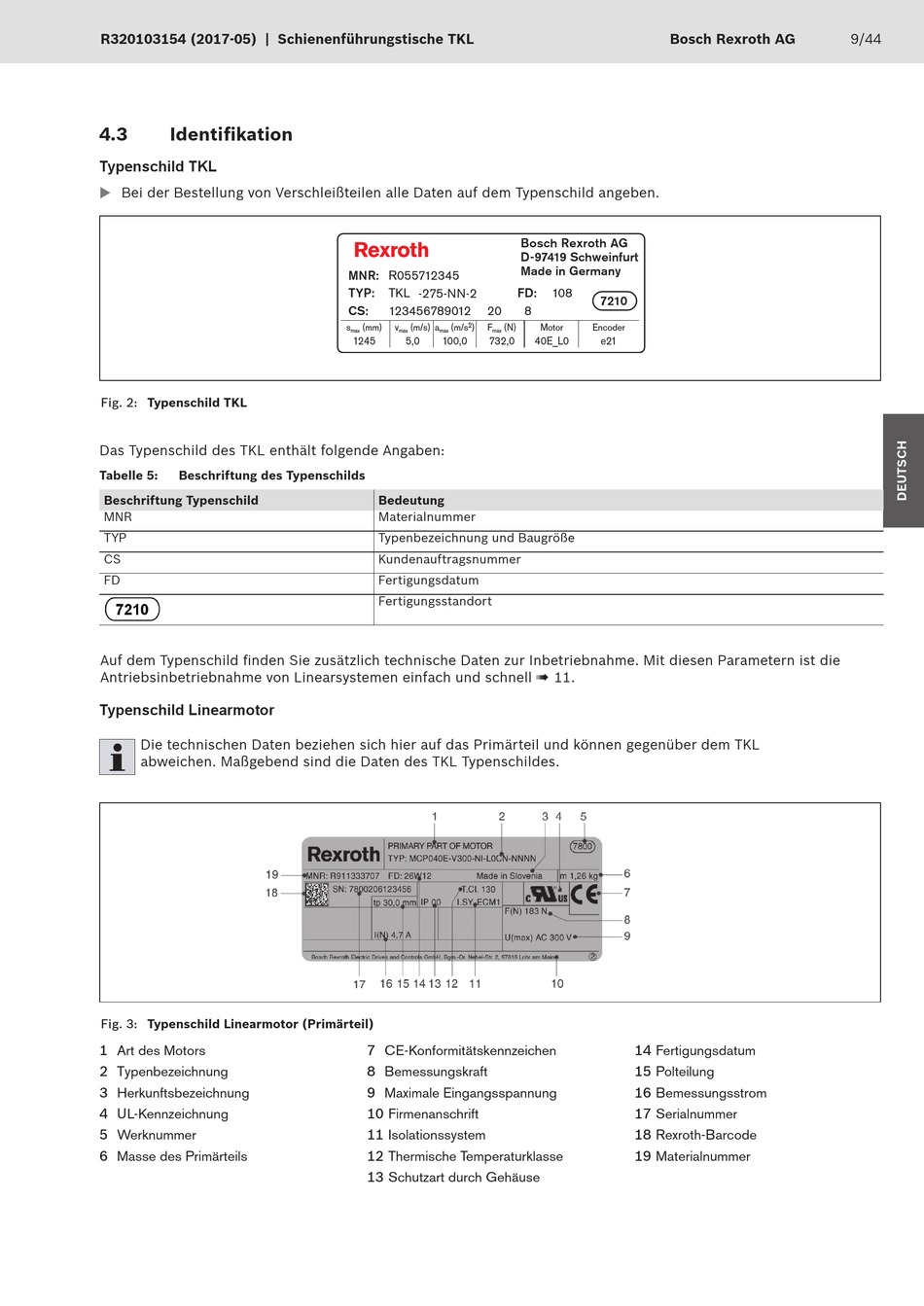

4.3
Identifikation
Typenschild TKL
Bei der Bestellung von Verschleißteilen alle Daten auf dem Typenschild angeben.
X
Fig. 2: Typenschild TKL
Das Typenschild des TKL enthält folgende Angaben:
Tabelle 5:
Beschriftung des Typenschilds
Beschriftung Typenschild
MNR
TYP
CS
FD
Auf dem Typenschild finden Sie zusätzlich technische Daten zur Inbetriebnahme. Mit diesen Parametern ist die
Antriebsinbetriebnahme von Linearsystemen einfach und schnell ! 11.
Typenschild Linearmotor
Die technischen Daten beziehen sich hier auf das Primärteil und können gegenüber dem TKL
abweichen. Maßgebend sind die Daten des TKL Typenschildes.
Fig. 3: Typenschild Linearmotor (Primärteil)
1 Art des Motors
2 Typenbezeichnung
3 Herkunftsbezeichnung
4 UL-Kennzeichnung
5 Werknummer
6 Masse des Primärteils
Bosch Rexroth AG
D-97419 Schweinfurt
Made in Germany
MNR: R055712345
TYP:
TKL
FD:
-275-NN-2
CS:
123456789012
20
s
(mm)
v
(m/s) a
(m/s
2
)
F
(N)
max
max
max
max
1245
5,0
100,0
732,0
Bedeutung
Materialnummer
Typenbezeichnung und Baugröße
Kundenauftragsnummer
Fertigungsdatum
Fertigungsstandort
7 CE-Konformitätskennzeichen
8 Bemessungskraft
9 Maximale Eingangsspannung
10 Firmenanschrift
11 Isolationssystem
12 Thermische Temperaturklasse
13 Schutzart durch Gehäuse
Bosch Rexroth AG
108
7210
8
Motor
Encoder
40E_L0
e21
14 Fertigungsdatum
15 Polteilung
16 Bemessungsstrom
17 Serialnummer
18 Rexroth-Barcode
19 Materialnummer
9/44
