4.7.8 4-Rohr-Ventilatorkonvektor mit Elektroheizung

Heizen und Kühlen mit
Zusatzheizung
Elektroheizung im
Heizbetrieb
Digitaler Eingang
"Freigabe Elektroheizung"
Freigabe Elektroheizung
4-Rohr-Applikation mit
manueller Umschaltung
2-Punkt-Regelung
A6V11545892_de--_a
Bei 4-Rohr-Anlagen mit Elektroheizung steuert der Thermostat 2 Ventiel im Heiz-
/Kühlbetrieb mit manueller Auswahl, "Nur Heizen" oder "Nur Kühlen" und
zusätzliche Elektroheizung. Heizen und Kühlen (P001 = 4) ist Werkseinstellung.
Die Elektroheizung wird als zusätzliche Wärmequelle eingesetzt, falls die über das
Heizventil geregelte Wärmemenge nicht ausreicht.
Die Elektroheizung erhält den Befehl Ein falls die erfasste Raumtemperatur unter
den "Sollwert" minus "1/2 Totzone" minus "Sollwertdifferenz" fällt (= Sollwert für
Elektroheizung).
Die Fernfreigabe/Sperrung der Elektroheizung ist über Eingang X1, X2 oder U1
möglich, wenn es um Tarifbestimmungen, Energieeinsparungen etc. geht.
Eingang X1, X2 oder U1 muss entsprechend in Betrieb genommen werden (P150,
P153 und P155). Siehe Multifunktionaler Eingang, digitaler Eingang [➙ 97].
Die Elektroheizung kann auch über den Bus freigegeben/gesperrt werden.
Falls der Buseingang verwendet wird, darf die Funktion nicht einem lokalen
Eingang X1, X2 oder U1 zugeordnet werden.
VORSICHT! Eine Elektroheizung muss immer mit einem Sicherheitsthermostat
geschützt werden!
Der Heiz- oder Kühlausgang kann über die Betriebsarten-Wahltaste freigegeben
werden, falls P001 auf Manuell steht (P001 = 3).

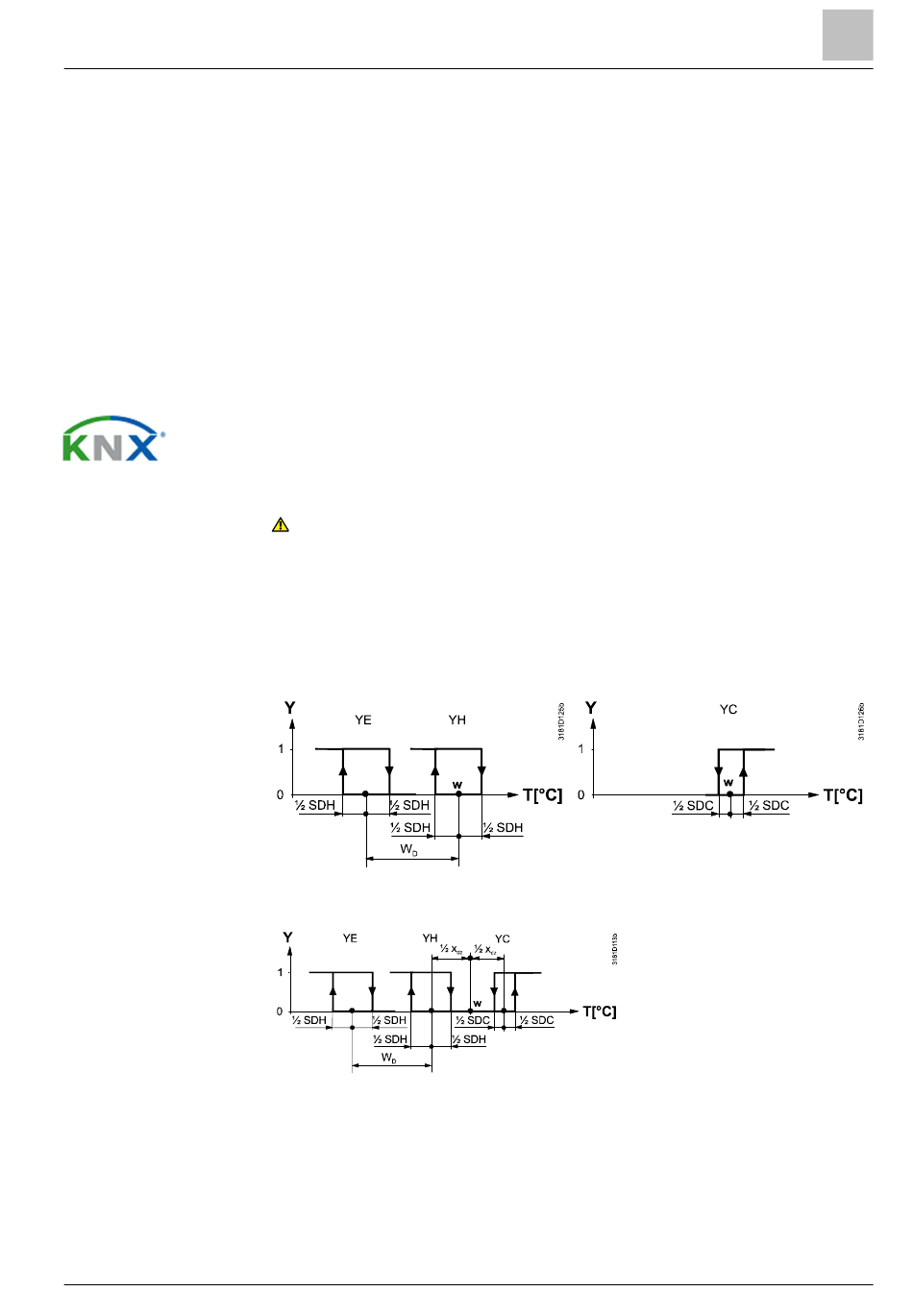

Die folgenden Diagramme zeigen die Regelsequenz bei 2-Punkt-Regelung:
Heizbetrieb mit manueller Wahl
( P001 = 3)
Heizen und Kühlen (P001 = 4)
YC Steuerbefehl "Ventil"
(Kühlen)
SDC Schaltdifferenz "Kühlen"
(P053)
Funktionen
Regelsequenzen
Kühlbetrieb mit manueller Wahl
(P001 = 3)
T[℃] Raumtemperatur
w Raumtemperatursollwert
YE Steuerbefehl
"EIektroheizung"
YH Steuerbefehl
"Ventil" (Heizen)
SDH Schaltdifferenz
"Heizen" (P051)
X Totzone (P055)
dz
w Schaltdifferenz
D
(P056)
4
