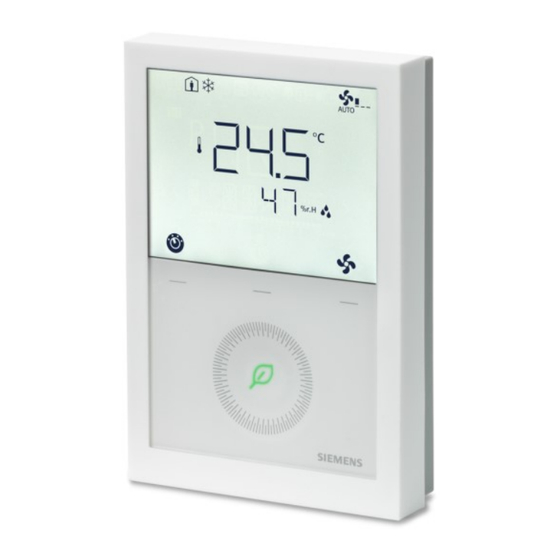

Seite 1 RDG200KN & RDG260KN Raumthermostaten mit KNX-Kommunikation Basisdokumentation A6V11545892_de--_b Smart Infrastructure 2021-04-21...
Seite 2: Inhaltsverzeichnis
Einstellung und Korrektur der Sollwerte ........37 Applikationsübersicht .................40 4.4.1 Applikationen für Ventilatorkonvektoren........41 4.4.2 Universelle Applikationen ............42 4.4.3 Applikation für Wärmepumpen ............43 Speisungsauswahl für RDG200KN ............44 Zusä tzliche Funktionen ................45 4.6.1 Fühler- und Umschaltfunktionen ..........46 4.6.2 Präsenzmelder................47 4.6.3 Ausgangsfunktionen ..............48 4.6.4 Überwachungs- und Begrenzungsfunktionen ......51...
Seite 3 4.6.7 Zeitprogramm ................60 4.6.8 Master/Slave ................62 4.6.9 Präventive Bedienung ..............66 4.6.10 NFC-Kommunikation ..............66 Regelsequenzen ..................66 4.7.1 Sequenzübersicht (Einstellung über P01) ........66 4.7.2 Applikationsmodus ..............68 4.7.3 2-Rohr-Ventilatorkonvektor............70 4.7.4 2-Rohr-Ventilatorkonvektor mit Elektroheizung ......71 4.7.5 2-Rohr-Ventilatorkonvektor mit Heizkörper oder Bodenheizung ..
Seite 4 ETS ......................141 5.1.1 Parametereinstellung in ETS ............. 142 ACS-Tool ....................144 5.2.1 Parametrierung mit ACS ............144 5.2.2 Bedienung und Überwachung mit ACS ........146 5.2.3 Bedienung und Überwachung mit OZW772 ....... 150 Anschluss ....................151 Anschlussklemmen .................. 151 Anschlussdiagramme ................
Seite 5: Zu Dieser Dokumentation
Ausgang definiert ist, hinzugefü gt ● 4.15.4, 4.15.5 ● Neue Parameter hinzugefü gt 1.2 Referenzdokumente Dokumenttitel Ref. Dokumenttitel Dokumentnum Raumthermostaten mit KNX Montageanleitung (RDG200KN) A6V11546008 Kommunikation, RDG2..KN Montageanleitung (RDG260KN) A6V11844861 Betriebsanleitung A6V11545973 Datenblatt A6V11545853 Handbuch für Home and Building Control -...
Seite 6: Bevor Sie Beginnen
Beschriftung (z.B. mit den Symbolen ® und ™) der Warenzeichen zwecks besserer Lesbarkeit in diesem Abschnitt. 1.3.2 Copyright Die Vervielfältigung und Weitergabe dieses Dokuments ist nur mit Einverstä ndnis der Firma Siemens gestattet und darf nur an autorisierte Personen/Gesellschaften mit spezifischen Fachkenntnissen erfolgen. 6 | 174 A6V11545892_de--_b...
Seite 7: Qualitätssicherung
Niederlassung. Die Adressen der Siemens-Lä ndergesellschaften finden Sie unter www.buildingtechnologies.siemens.com. 1.3.4 Dokumentnutzung/Leseaufforderung Die mit den Produkten von Siemens Industry AG (Geräte, Applikationen, Tools, etc.) zur Verfügung gestellten oder parallel erworbenen Dokumentationen müssen vor dem Einsatz der Produkte sorgfältig und vollstä ndig gelesen werden.
Seite 8: Glossar
Zu dieser Dokumentation Glossar 1.5 Glossar Bei einer Applikation können die Eingä nge, Ausgänge und Parameter auf verschiedene Art und Weise beeinflusst werden. Diese sind in diesem Dokument durch folgende Symbole gekennzeichnet: Parameter, die mit diesem Symbol gekennzeichnet sind, werden mit dem Tool ETS eingestellt.
Seite 9: Übersicht
Fühler 3-stufig Ein/ 3-Punkt DC 2-Punkt Feuchtigkeit, (3-Draht) Temperatur ✓ ✓ ✓ RDG200KN S55770-T409 AC 24 V oder ‒ AC 230 V ✓ ✓ ✓ RDG260KN S55770-T412 AC 24 V oder ‒ ‒ ‒ ‒ DC 24 V ✓...
Seite 10: Einstellung
Siemens Smartphone-App PCT Go) ● Erneutes Laden der Werkseinstellungen für Inbetriebnahme und Regelparameter ● 1-stufig, 3-stufig oder DC 0...10 V Ventilatorsteuerung auf RDG200KN und Ventilator RDG260KN (automatisch oder manuell) ● Erweiterte Ventilator-Ansteuerungsfunktionen, z.B. Ventilatorkick, Ventilatorstart-Verzögerung, wä hlbarer Ventilatorbetrieb (freigeben, sperren oder in Abhä...
Seite 11: Spezialfunktionen
Öffnen/Schliessen) und PICV DC 0…10 V für – Deckenheizung und Kühldecke (RDG260KN) – Ventilatorkonvektor-Applikation (RDG260KN) ● Steuerung des 6-Weg-Regelkugelhahns über KNX S-Mode-Objekte (RDG200KN und RDG260KN) ● Durchflussbegrenzungsfunktion für PICV im Heizbetrieb (RDG260KN) ● Ferienzeit zur Senkung des Energieverbrauchs während Abwesenheiten (Ferien) einstellen ●...
Seite 12: Zubehör
● Im Synco RMB795-Regler werden die Energiebedarfssignale zur Optimierung der Energieerzeugung verwendet ● Kombination mit Siemens AQR... und QMX... Fühlern für Raumfeuchtigkeit und Raumtemperaturmessung ● Kombination mit Siemens QMX... Raumbediengeräten für Raumfeuchte, Raumtemperatur und Betriebsbefehle für Ventilator, Betriebsart und Sollwerte ●...
Seite 13 Übersicht Gerätekombinationen Gerät Datenblatt Anlegetemperaturfü hler LG-Ni1000 QAD22 1801 Kondensationswächter QXA21.. A6V10741072 Unterputz KNX-Raumfü hler (Basis- AQR2570N.. 1411 und Frontmodul) AQR2532NNW AQR2533NNW AQR2535NNW Aufputz KNX-Fü hler QMX3.P30 1602 QMX3.P70 2-Punkt-Antriebe Gerät Datenblatt Elektromotorischer Ein/Aus-Antrieb SFA21... 4863 SFA71.. 2-Punkt- und PWM- Gerät Datenblatt Antriebe...
Seite 14 Übersicht Gerätekombinationen Gerät Datenblatt Elektrischer 3-Punkt-Antrieb (für SSD31... 4861 Kleinventil 5 mm) AC 230 V Elektrischer 3-Punkt-Antrieb (für SAS31.. 4581 Ventile 5.5 mm) AC 230 V Drehantriebe für Kugelhahn, 3-Punkt GDB331.9E 4657 Drehantriebe für Kugelhahn, 2- oder GDB141.9E A6V10636150 3-Punkt GDB341.9E 3-Punkt-Antriebe Gerät...
Seite 15: Integration Über Knx-Bus
Weitere Informationen zum Parallelbetrieb und der max. Anzahl Antriebe, die verwendet werden kann, finden Sie in den Datenblättern zum ausgewä hlten Antriebstyp sowie der folgenden Liste: Max. Anzahl parallele Antriebe auf RDG200KN (AC 230 V): ● 6 SS..31.. Antriebe (3-Punkt) ●...
Seite 16 Für Beleuchtungssteuerung und andere Elektroapplikationen im Raum Die RDG2..KN Thermostaten kö nnen in die Gebäudeautomationssysteme (GAS) Desigo und Drittsysteme Desigo von Siemens oder Drittsysteme integriert werden. Bei der Integration kann entweder S-Mode (Gruppenadressierung) oder individuelle Adressierung eingesetzt werden. 16 | 174...
Seite 17: Hinweise
Hinweise Montage und Installation 3 Hinweise 3.1 Montage und Installation Montage ● Die Geräte sind für Wandmontage geeignet. ● Empfohlene Höhe: 1.5 m über dem Fussboden. ● Das Gerät darf nicht in Nischen oder Regalen, nicht hinter Gardinen, oberhalb oder in der Nä he von Wärmequellen montiert werden. ●...
Seite 18: Inbetriebnahme
Falls alle DIP-Schalter auf Aus stehen, zeigt die Anzeige NO APPL, was bedeutet, dass eine Applikation via Tool ausgewählt werden muss. Inbetriebnahme über Die Siemens Smartphone-App Product Commissioning Tool (PCT Go) ist ein Siemens Smartphone- Inbetriebnahme-Tool, mit dem Benutzer: App PCT Go ●...
Seite 19 KNX-Adressen zuweisen Vollständige KNX-Adresse zuweisen (Bereich, Linie und Gerä t) ü ber: ● UI oder Siemens Smartphone App PCT Go durch Einstellen der Parameter P898 (Bereichsadresse), P899 (Linienadresse) und P900 (Gerä teadresse) ● ACS oder ETS (P900: Geräteadresse) Gerä teadresse auf 255 setzen, um die Kommunikation zu deaktivieren (kein Austausch von Prozessdaten).
Seite 20: Bedienung
Hinweise Bedienung 3.3 Bedienung Der Raumthermostat besteht aus 2 Teilen: ● Plastikgehä use mit Elektronik, Bedienelementen und eingebautem Raumtemperaturfü hler ● Montageplatte mit Schraubklemmen Das Gehä use wird in die Montageplatte eingehä ngt und mit 2 Schrauben gesichert. Layout Standard (wählbares Zeitprogramm) Schutzbetrieb Hotel Nummer Beschreibung...
Seite 21: Tastenbedienung
Hinweise Bedienung Tastenbedienung Bedienaktion Auswirkung, Beschreibung Normalbetrieb Aktuelle Betriebsart und Betriebszustand werden durch Symbole angezeigt. Beliebige Taste drücken Wahl der Betriebsart eingeben; (Thermostat im Normalbetrieb) hintergrundbeleuchtete LCD schaltet sich ein, alle möglichen Symbole erscheinen, Anzeigeelement (Pfeil P001 = 3) zeigt die aktuelle Betriebsart/den aktuellen Zustand.
Seite 22: Beschreibung
Hinweise Bedienung Anzeige Symbol Beschreibung Symbol Beschreibung Betriebsartenauswahl/ Zeitprogramm Einheitenumschaltung Ventilatorstufen-Auswahl 4 Flucht Zeitprogramm löschen Parameter bestätigen Zeitbalken für Anzahl Zeitprogramme oder Zeitprogramm Slave-Alarme Aussentemperatur Zusä tzliche Benutzerinformationen wie Aussentemperatur, Tageszeit vom KNX-bus, relative Feuchtigkeit Morgens: 12-Stunden- Relative Feuchtigkeit Format Nachmittag: 12-Stunden- Format Celsius oder Fahrenheit...
Seite 23: Fernbedienung
Stand der Technik entsprechendes Sicherheitskonzept zu implementieren und stets auf dem aktuellen Stand zu halten. Das Portfolio von Siemens bildet nur einen Bestandteil eines solchen Konzeptes. Sie sind dafür verantwortlich, unbefugten Zugang zu Ihren Anlagen, Systemen, Maschinen und Netzwerken zu verhindern.
Seite 24: Funktionen
Funktionen Temperaturregelung 4 Funktionen 4.1 Temperaturregelung Allgemeiner Hinweis: Regelparameter einstellen (P001 etc. im Dokument), siehe Regelparameter Parameter [➙ 131]. Temperaturregelung Der Thermostat erfasst die Raumtemperatur ü ber den eingebauten Fü hler, den externen Raumtemperaturfühler (LG-Ni1000 oder NTC 3k), den externen Rückluft- Temperaturfü...
Seite 25: Betriebsarten
Funktionen Betriebsarten 4.2 Betriebsarten Die Betriebsart des Thermostats kann auf verschiedene Weise beeinflusst werden (siehe Mö glichkeiten zur Beeinflussung der Betriebsart [➙ 26]). Jeder Betriebsart sind spezifische Sollwerte für Heizen und Kü hlen zugeordnet. Raumbetriebsart: Der Thermostat übermittelt die aktuelle Raumbetriebsart ü ber den Bus. Zustand Folgende Betriebsarten stehen zur Verfügung: Betriebsart Symbol...
Seite 26: Möglichkeiten Zur Beeinflussung Der Betriebsart
Funktionen Betriebsarten 4.2.1 Möglichkeiten zur Beeinflussung der Betriebsart Quelle zur Änderung der Die Betriebsart kann ü ber verschiedene Eingriffe beeinflusst werden. Betriebsart Die Quelle des tatsächlichen Zustands der Raumbetriebsart kann ü ber den Diagnostikdatenpunkt "Grund" des Tools ACS oder des Webservers OZW772 überwacht werden.
Seite 27: Priorität Beschreibung
Funktionen Betriebsarten Priorität Beschreibung Anmerkung ● Standardpräsenzbetrieb: Wird ein Raum Präsenzmelder ④ belegt, wechselt die Betriebsart zu Komfort. Damit wird die Betriebsart am Thermostat übersteuert. Unbelegte Rä ume setzen den Thermostat zurück in die vorherige Betriebsart. ● Hotelpräsenzbetrieb: Ist ein Raum unbelegt, ändert die Betriebsart auf Economy.
Seite 28: Automatikbetrieb Mit Lokalem Zeitprogramm
Funktionen Betriebsarten Auto-Timer-Betrieb mit Empfohlen für Gewerbegebä udeapplikationen, z.B. für Büros, Zeitprogramm über Bus Lä den, etc. Ist über den Bus ein Zeitprogramm vorgeben, so z.B. von der Steuerzentrale, dann ist Auto-Timer-Betrieb aktiv. Der Thermostat schaltet automatisch zwischen Komfort, Economy und Schutzbetrieb gemäss Zeitprogramm ü ber Bus um. Auf der Anzeige erscheint das Symbol für Auto Timer-Betrieb zusammen mit dem Symbol für die aktuelle Raumbetriebsart (Komfort...
Seite 29 Funktionen Betriebsarten P002 Verfügbare Endbenutzer- Beschreibung Betriebsart Betriebsarten -taste Zeitprogramm über Bus Empfohlen für Geschäftsgebäude: ⇨ ● Manuelles Umschalten zwischen 3 Betriebsarten durch Drücken der Betriebsarten-Taste ⇨ ● Benutzereinstellungen sind temporär und nur bis zum nächsten Schaltereignis gültig ● Economy nicht verfü gbar Hinweis: Komfortbetrieb kann temporär verlä...
Seite 30: Temporärer Timer Zur Verlängerung Von Komfort
Funktionen Betriebsarten Die Betriebsart kann von Komfort oder Economy basierend auf der Raumbelegung geändert werden (Raum belegt, nicht belegt, über Präsenzmelder oder Schlüsselkarte). Prä senzmelder Für Details, siehe: Präsenzmelder [➙ 47] Temporärer Timer zur Wenn sich der Thermostat in Economy befindet, kann Komfortbetrieb Verlängerung von vorü...
Seite 31 Funktionen Betriebsarten Wä hrend der Verlängerung wird das Symbol angezeigt. Funktion, wenn kein Zeitprogramm ü ber Bus empfangen wird Benutzerprofil für Betriebsart beim Betriebsarten Funktion Betriebsart Betriebsart am Betriebsart Aktivieren der während Ende der -Taste (ausgewählt über Funktion Funktion Funktion P002) Komfort Erweiterung...
Seite 32: Kommunikationsbeispiele
Funktionen Betriebsarten 4.2.2 Kommunikationsbeispiele Folgende Beispiele zeigen 2 typische Anwendungen eines zentralen Zeitprogramms in Verbindung mit lokaler Steuerung der Raumbetriebsart. Die Raumbetriebsart in den Räumen 1…3 eines Gebä udes wird durch das Zeitprogramm bestimmt. In allen Räumen sind Fensterkontakte installiert. Folgende Bedingungen sind spezifiziert: Die Rä...
Seite 33 Funktionen Betriebsarten Beispiel 2 Zusammenspiel zwischen Bedienung (Betriebsarten-Taste) und zentralem Zeitprogramm In Raum 2 wird das Fenster kurz geöffnet, und zwar einmal am Morgen, einmal am Nachmittag und einmal am Abend (1). Nur das Öffnen am Morgen beeinflusst die Raumbetriebsart direkt. Mit der Betriebsarten Taste kann die Betriebsart zwischen OFF und Auto oder der vorü...
Seite 34 Funktionen Betriebsarten Beispiel 3 Applikation für "Fensterkontakt", "Präsenzmelder" und “Zentrales Zeitprogramm” In Raum 3 ist das Zeitprogramm zwischen 13:00 und 17:00 verfü gbar. ● Am Morgen schaltet der Präsenzmelder in Komfort (1) sobald Präsenz erkannt wird ● Die Benutzer ö ffnen kurz das Fenster und die Betriebsart schaltet um in den Schutzbetrieb (2) ●...
Seite 35: Raumtemperatur-Sollwerte
Die Werkseinstellung für den Komfort-Basis-Sollwert ist 21 ° C und kann im EEPROM des Thermostaten über P011, Bus mit Kommunikationsobjekt "Komfort- Basis-Sollwert" oder Siemens Smartphone-App PCT Go geä ndert werden. Der letzte Eingriff ist massgebend. Der Komfort-Sollwert kann ü ber den Drehknopf oder über Bus von einem entfernten Gerä...
Seite 36: Sollwert-Energiespar
Funktionen Raumtemperatur-Sollwerte Sollwert-Energiespar- ● Damit kö nnen Benutzer den Sollwert-Einstellbereich für Heizen und Kü hlen Konzept (P010 = 2) unabhä ngig eingrenzen. ● Die Sollwertbegrenzung für Heizen kann über P013 (Komfort-Sollwert minimum) und P014 (Komfort-Sollwert maximum Heizen) eingestellt werden. Die Sollwertbegrenzung für Kü hlenkann ü ber P015 (Komfort-Sollwert minimum Kü...
Seite 37: Einstellung Und Korrektur Der Sollwerte
● Lokales HMI ● KNX-Tool Komfort Basissollwert ● Zentrale Steuereinheit Sollwert Komfort ● Siemens Smartphone-App PCT Go Economy -Heizsollwert Economy Kühlsollwert Der Thermostat speichert die Sollwerte in: ● EEPROM als Parameter ● Laufzeitspeicher Die folgende Darstellung zeigt die Wechselbeziehungen: Nur für Applikationen mit Heizen und Kü hlen erforderlich (siehe Sollwerte und Sequenzen [➙...
Seite 38 Funktionen Raumtemperatur-Sollwerte Kühlsollwert- Im Kü hlbetrieb können sehr unterschiedliche Aussen- und Innentemperaturen Nachführung abhängig Unwohlsein verursachen und Energie verschwenden. Der Thermostat kann die der Aussentemperatur Aussentemperatur über den Bus nachfü hren und den Kühlsollwert anpassen, um (P255) sicherzustellen, dass der Unterschied nicht zu gross ist. Ist die Aussentemperatur hö...
Seite 39 Funktionen Raumtemperatur-Sollwerte Hinweise zu ● Zentrale Sollwertschiebung wird speziell für Sommer-/Winterkompensation Sollwertänderung (nur verwendet LTE-Mode mit Synco) ● Sollwertschiebung beeinflusst keine Sollwerte in P011, P019, P020 und P055 ● Lokale und zentrale Schiebungen werden addiert ● Betrifft nur die Sollwerte für Komfort und Economy; die Sollwerte für Schutzbetrieb werden zentral nicht geschoben ●...
Seite 40: Applikationsübersicht
Schalter 1..5 auf OFF gestellt werden (Fernkonfiguration, Werkseinstellung). ON = Fernkonfiguration über Inbetriebnahme-Tool (Werkseinstellung) DIP Nr.: 1…5 ● Synco ACS OFF = ● DIP Nr.: 1…5 ● Inbetriebnahme über Siemens Smartphone-App PCT Go RDG200KN RDG260KN Applikation Applikation Ventilatorkonvektorstufe Ventilatorkonvektorstufe Ein: 3-stufig Ein: 3-stufig Aus: DC 0…10 V Aus: DC 0…10 V...
Seite 41: Applikationen Für Ventilatorkonvektoren
Applikationen, DIP-Einstellungen, Steuerausgänge ● 2-Rohr- ● 2-Rohr- ● 2-Rohr- Ventilatorkonvektor Ventilatorkonvektor Ventilatorkonvektor mit Elektroheizung mit Heizkö rper oder Bodenheizung Mit RDG200KN, RDG260KN Mit RDG200KN, RDG260KN Mit RDG200KN, RDG260KN ● 2-Rohr, 2-stufiger ● 4-Rohr- ● 4-Rohr- Ventilatorkonvektor Ventilatorkonvektor Ventilatorkonvektor mit Elektroheizung...
Seite 42: Universelle Applikationen
Kü hldecke/ ● Kü hldecke/ ● Kü hldecke/ Deckenheizung Deckenheizung Deckenheizung und Heizkörper/ Fussboden- Elektroheizung heizung Mit RDG200KN, RDG260KN Mit RDG200KN, RDG260KN Mit RDG200KN, RDG260KN ● 2-stufige ● Kü hldecke und ● Kü hldecken- Kü hldecke/ Heizkö rper /Deckenheizungs- Deckenheizung...
Seite 43: Applikation Für Wärmepumpen
Applikationen, DIP-Einstellungen, Steuerausgänge ● Heizen oder Kühlen mit ● Heizen oder Kühlen mit Verdichtern und Verdichtern Elektroheizung Mit RDG200KN, RDG260KN Mit RDG200KN, RDG260KN ● Heizen und Kü hlen mit ● 2-stufiges Heizen oder Verdichtern Kü hlen mit Verdichtern Mit RDG200KN, RDG260KN...
Seite 44: Speisungsauswahl Für Rdg200Kn
Funktionen Speisungsauswahl für RDG200KN 4.5 Speisungsauswahl für RDG200KN Der RDG200KN wird ü ber AC 230 V oder AC 24 V gespiesen. Die gewü nschte Speisung wird ü ber den Leistungsschalter auf der Gerä terückseite ausgewählt. Standard ist AC 230 V.
Seite 45: Zusätzliche Funktionen
Kaltluft bei Heizen vermeiden (P365) Damit die Sollwerttemperatur sicher im Heizbetrieb erreicht wird ✓ ✓ ● Feuchtigkeitsschäden vermeiden (P363, P364) Um Feuchtigkeitsschäden zu vermeiden NFC-Kommunikation [➙ 66] ✓ ✓ ● NFC (P500) NFC-Kommunikation über Siemens Smartphone-App A6V11545892_de--_b 45 | 174...
Seite 46: Fühler- Und Umschaltfunktionen
Funktionen Zusätzliche Funktionen 4.6.1 Fühler- und Umschaltfunktionen Heiz-/Kühlumschaltung Dies ist aber nur mö glich, wenn die Regelsequenz auf automatische Heizen / über Bus (KNX) Kü hlen-Umschaltung gestellt ist (P001 = 2) und kein lokaler Eingang (X1, X2, D1) dieser Funktion zugeordnet ist. Falls die benötigten Informationen nicht zur Verfügung stehen (z.B.
Seite 47: Präsenzmelder
Funktionen Zusätzliche Funktionen P151 (X1), P154 (X2) oder P156 (U1) = 0 P151 (X1), P154 (X2) oder P156 (U1) = 1 (Standard, Arbeitskontakt) (Ruhekontakt) Kontakt offen ⇨ Kühlbetrieb Kontakt offen ⇨ Heizbetrieb Kontakt geschlossen ⇨ Kühlbetrieb Kontakt geschlossen ⇨ Heizbetrieb Manuelle H/K- ●...
Seite 48: Ausgangsfunktionen
Funktionen Zusätzliche Funktionen Zeitprogramm über Prä senzmelder-Verhalten Verlassen Hotelgäste ihren Raum (Raum ist unbelegt), Komfort-Betrieb ändert die Betriebsart zu Economy. Die Tasten sind gesperrt und das Symbol wird angezeigt. Economy-Betrieb ● Verlassen Hotelgäste ihren Raum (Raum ist unbelegt), ändert die Betriebsart zu Economy. Die Tasten sind gesperrt und das Symbol wird angezeigt.
Seite 49: Funktionsbeschreibung
Funktionen Zusätzliche Funktionen Die Swap-Funktion optimiert den Einsatz der Heiz-/Kü hlenergie in Mischsystemen. Wenn z.B. die Ventilatorkonvektoren mit Strahlungsdecken für Heizen/Kü hlen kombiniert werden, ist es sinnvoller, Heizen mit der Strahlungsdecke (1. Stufe Heizen, YHC1) und Kü hlen mit dem Ventilatorkonvektor (1. Stufe Kü hlen, YHC2) zu beginnen.
Seite 50: Funktion Testen Über Diagnoseparameter
Funktionen Zusätzliche Funktionen Hinweis ● Ist P351 = 1 und 2, sind diese Funktionen nicht verfü gbar. ● Ist der Ventilator DC 0...10 V (P351 = 3) oder deaktiviert (P350 = 0) und sind die zugehörigen Relais nicht durch den Ausgang belegt (1. oder 2. Stufe als Ein/Aus konfigurieren auf RDG260KN), sind diese Funktionen verfü...
Seite 51: Überwachungs- Und Begrenzungsfunktionen
Funktionen Zusätzliche Funktionen Für Applikationsbeispiele siehe Relaisfunktionen [➙ 160]. Um den Verschleiss der HLK-Einrichtungen zu reduzieren. kann die min. Ein/Aus- Zeit des Qx-Relaisausgangs ü ber P212 und P213 angepasst werden (1…20 Minuten). Die Werkseinstellung ist 1 Minute. Abhä ngig von der Raumluftfeuchtigkeit und dem Feuchtesollwert schaltet die Feuchtigkeitsregelung Feuchteregelungsfunktion die Relaisausgä...
Seite 52: Durchflussbegrenzungsfunktion Für Kombiventil
● Diese Funktion ist nur im Komfortbetrieb aktiv mit: – Ventilausgangstyp 3-Punkt (RDG200KN) oder DC 0...10 V (RDG260KN) – Elektroheizung PWM / 3-Punkt (RDG200KN) oder DC 0...10 V (RDG260KN) ● Diese Funktion kann nicht für Heizkörper verwendet werden. ● Diese Funktion kann nicht in 4-Rohr-Applikation mit 6-Weg-Kugelventil eingesetzt werden.
Seite 53: Taupunktüberwachung
Funktionen Zusätzliche Funktionen Ventilatorkonvektortyp Universeller Typ ● 2-Rohr ● Kü hldecke/Deckenheizung ● 2-Rohr mit Elektroheizung ● Kü hldecke/Deckenheizung und Elektroheizung ● 2-Rohr mit Radiator ● Kü hldecke/Deckenheizung und ● 2-Rohr-/2-stufig Heizkörper ● 4-Rohr ● 2-stufige Kühldecke/Deckenheizung ● 4-Rohr mit Elektroheizung ●...
Seite 54: Benutzerbedienung / Anzeige
Funktionen Zusätzliche Funktionen Multifunktionale Eingänge P150, P153, Funktion P155 Fü hler 1 Vorlauftemperatur = 12 (Register-Vorlauftemperatur) Vorlauftemperatur und Umschaltung = 2 (Heiz-/Kühl-Umschaltung) Fü hler 2 Rü cklauftemperatur = 14 (Register-Rü cklauftemperatur) (P15x = 12) wird der Vorlauftemperaturwert über KNX bereitgestellt, muss die entsprechende multifunktionale Eingangseinstellung (= 12) entfernt werden.
Seite 55 Funktionen Zusätzliche Funktionen Ist P028 auf 3…15 eingestellt, wird die zugehörige Funktion gesperrt und das betreffende Symbol kann nicht angezeigt werden. Green Leaf-Anzeige Green-Leaf-Anzeige (grünes oder rotes Blatt) zeigt an, ob die Einrichtungen sich (P110, P111) im energieeffizienten Bereich befinden (Blatt ist grün). Übersteigt eine Einstellung den voreingestellten Energieeffizienzbereich, ä...
Seite 56: Zeit Einstellen
Funktionen Zusätzliche Funktionen Datum/Zeit einstellen Zeit einstellen WARNUNG Zeitsynchronisation via Bus Tageszeit und Datumsinformationen werden von einem Synco-Regler mit Zeitmanagerfunktion (RMB, RMB, OWZ, etc) oder einem beliebigen KNX-Gerät empfangen, z.B. GPS-Uhr, wenn das entsprechende Kommunikationsobjekt verknüpft ist. Die Zeitprogrammfunktion muss vor der Einstellung der Tageszeit aktiviert sein: ●...
Seite 57: Feuchtigkeit
Funktionen Zusätzliche Funktionen Der Ferienmodus bleibt bis zum nächsten Eingriff ü ber das lokale UI oder Hinweis Fensterkontakt/Präsenzmelder aktiv. 4.6.6 Feuchtigkeit Feuchtigkeitsregelung Feuchtigkeitsregelung begrenzt die Feuchtigkeit im Raum gemäss ausgewähltem (P007, P450) Sollwert (min/max) durch Schieben des Temperatursollwerts oder Freigabe der Ausgä...
Seite 58: Befeuchtung
Funktionen Zusätzliche Funktionen Hinweis Die max. Temperaturschiebung des Sollwerts ist beim Sollwert Feuchte oben (P024) +10% erreicht. Der Kontakt für den Entfeuchter wird beim Sollwert Feuchte +15% freigegeben. Entfeuchtung Applikationen mit DC 0...10 V-Ventilator: ● Freigabe der Funktion zur Regelung externer Befeuchter direkt über Relaisausgang durch Einstellen von P400 (Ausgang Q1), P401 (Ausgang Q2) oder P402 (Ausgang Q3) auf 7.
Seite 59 Funktionen Zusätzliche Funktionen Zur Freigabe der Relaisfunktion setzen Sie P400 (Ausgang Q1), P401 (Ausgang Q2) oder P402 (Ausgang Q3) auf 8. Das S-Mode-Befeuchtungsobjekt sendet Ein an den Bus sobald der Ausgang angesteuert ist. Befeuchtung Fällt die Feuchtigkeit unter den unteren Sollwert oder ü bersteigt diese den oberen Sollwert, wird das Symbol angezeigt und das S-Mode-Objekt HumDehumMode sendet den entsprechenden Zustand an den Bus.
Seite 60: Kalibrierungsfeuchtigkeit (P007)
Tageszeit , da die interne Uhr bei einem Netzausfall nicht funktioniert und nach Netzwiederkehr eingestellt werden muss. Die Tagestzeit wird über Bus, UI oder Siemens Smartphone-Applikation PCT Go auf dem Thermostat (P009 = 3 oder 4) im 12- oder 24-Stundenformat angezeigt.
Seite 61: Zeitprogramm Einstellen
Funktionen Zusätzliche Funktionen Zeitprogramm einstellen ● einmal drücken, um Zeitprogramm PROG auszuwählen. ● einmal drücken, um den Zeitprogrammbetrieb zu ö ffnen. ● Drehknopf drehen, um Wochentag zu wä hlen, danach einmal drücken. ● Drehknopf zur Anzeige vorhandener Zeitprogramme drehen und einmal drücken, um das Zeitprogramm, das bearbeitet werden soll, auszuwä...
Seite 62: Master/Slave
Funktionen Zusätzliche Funktionen ● In Auto Economy führt eine Änderung des Sollwerts zur Betriebsart Auto Komfort mit neuem Sollwert. Das temporäre Timer-Symbol wird angezeigt. Die Auswahl der Green/Red-Leaf-Funktion setzt die Betriebsart zurück auf Auto Economy. Das lokale Zeitprogramm hat Priorität gegenüber dem Bus-Zeitprogramm. KNX Raum "Betr.
Seite 63: Basiseinstellung
Einzig der Präsenzmelder auf dem Master (extern oder integriert) steuert den Prä senzmelder Master/Slave-Regelkreis entsprechend. Die Prä senzmeldung auf dem lokalen Eingang hat Priorität. Master oder Slave Master/Slave wird ü ber ETS/ACS oder die Siemens Smartphone App PCT Go einstellen konfiguriert. Basiseinstellung Thermostat als Slave einstellen: (Vorgabe ist Master).
Seite 64 Funktionen Zusätzliche Funktionen 4.6.8.1 Alarmmanagement Master/Slave Der Master empfängt Störungen und Alarme der Geräte und zeigt den Alarm mit der hö heren Priorität zusammen mit der Slave-ID in der Empfangsreihenfolge an. Stehen eigene Störungen und Alarme an, werden diese angezeigt. Der Slave sendet die Störung oder den Alarm mit der höchsten Priorität an den Master.
Seite 65: Master/Slave-Kommunikation In Lte-Mode
Funktionen Zusätzliche Funktionen 4.6.8.2 Master/Slave-Kommunikation in LTE-Mode Der Master-Thermomstat teilt die Konfiguration für die folgenden Werte: ● Raumtemperatur und Feuchtigkeitswert ● Betriebsart ● Manuelle Ventilatordrehzahl ● Aktueller Raumsollwert und Zustand Umschaltung Wasser Ändert einer der obigen Werte auf dem Master, wird die Änderung mit allen Slave- Gerä...
Seite 66: Präventive Bedienung
Ist NFC-Kommunikation aktiviert, kö nnen die Parameter selbst bei Hinweis: spannungslosem Thermostat konfiguriert werden. ● Auf dem Smartphone muss NFC aktiv sein. Für die Inbetriebnahme über Siemens Smartphone-App PCT Go, siehe Inbetriebnahme. 4.7 Regelsequenzen 4.7.1 Sequenzübersicht (Einstellung über P01) Die Hauptregelsequenz (d.h. Wasserregistersequenz des Ventilatorkonvektors) kann über Parameter P001 eingestellt werden.
Seite 67 Funktionen Regelsequenzen Parameter P001 = 0 P001 = 1 P001 = 2 P001 = 3 P001 = 4 Sequenz Verfügbar für Automatische Manuelle Heiz- und Heizen Kü hlen Basisapplikation Heiz/Kühl- Auswahl der Kü hlsequenz , 4- = Heizsequenz 1) : Umschaltung Heiz- Rohr...
Seite 68: Applikationsmodus
Funktionen Regelsequenzen 4.7.2 Applikationsmodus Das Verhalten des Thermostats kann durch ein Gebäudeautomationssystem (GA-System) ü ber Bus mit dem Befehl "Applikations-Modus" beeinflusst werden. Über dieses Signal kann der Kü hl- und/oder Heizbetrieb freigegeben oder gesperrt Applikationsmodus werden. Der Applikations-Modus wird sowohl in LTE- als auch in S-Mode unterstützt.
Seite 69 Funktionen Regelsequenzen Heizen oder Kühlen Bei einer 2-Rohr- Applikation wird die Regelsequenz durch den Applikations- Modus und den Zustand des Heiz-/Kühl-Umschaltsignals bestimmt (über lokalen Fühler oder Bus), oder die Regelsequenz ist fest (P001 = Heizen (0)/Kühlen (1). Applikationsmodus Zustand Zustand Regelsequenz (Bus) Umschaltung/dauerndes (ACS Diagnosewert)
Seite 70: 2-Rohr-Ventilatorkonvektor
Funktionen Regelsequenzen 4.7.3 2-Rohr-Ventilatorkonvektor Bei 2-Rohr-Applikationen steuert der Thermostat ein Ventil im Heiz-/Kü hlbetrieb mit Umschaltung (automatisch oder manuell), bei "Nur Heizen" oder "Nur Kühlen". "Nur Kühlen" (Werkseinstellung, P001 = 1). 2-Punkt-Regelung Die folgenden Diagramme zeigen die Regelsequenz bei 2-Punkt-Regelung: Regelsequenz Heizbetrieb Kü...
Seite 71: 2-Rohr-Ventilatorkonvektor Mit Elektroheizung
Bei einem Ventilator DC 0...10 V kann Ein/Aus-Steuerung für die mit DC 0...10 V-Ventilator Elektroheizung durch Einstellung von P203 = 4 ausgewä hlt werden. Die Elektroheizung muss mit den Ausgängen Q2 (RDG260KN), Y2 (RDG200KN) verbunden sein. ● Die Elektroheizung startet mit einer Verzögerung von 15 s, damit der Ventilator sicher genü...
Seite 72 Funktionen Regelsequenzen A) abgedeckt wird, aber auch für Applikationen mit RDG26…, bei denen der Strom Adaptive tiefer als die max. unterstü tzte Last durch Q2 ist. Temperaturkompen- sation für In diesem Fall wird die Elektroheizung direkt mit den Ausängen Q2 verbunden Elektroheizung (RDG260KN) und der Strom erwärmt den Relaiskontakt.
Seite 73: 2-Rohr-Ventilatorkonvektor Mit Heizkörper Oder Bodenheizung
Funktionen Regelsequenzen 4.7.5 2-Rohr-Ventilatorkonvektor mit Heizkörper oder Bodenheizung Heizen oder Kühlen mit Bei 2-Rohr-Applikationen mit Heizkörper steuert der Thermostat ein Ventil im Heiz- Heizkörper oder /Kü hlbetrieb mit Umschaltung, "Nur Heizen" oder "Nur Kühlen" und ein Fussbodenheizung Heizkörperventil. Nur Kü hlen (P001 = 1) ist Werkseinstellung. Heizkörper, aktiv im Im Kü...
Seite 74 Funktionen Regelsequenzen Stetige Regelung: Die folgenden Diagramme zeigen die Regelsequenz bei stetiger PI-Regelung. 3-Punkt, PWM oder Heizen Kü hlbetrieb DC 0...10 V Proportionalband "Heizen" T[℃] Raumtemperatur (P050) XpC Proportionalband "Kühlen" Raumtemperatursollwert (P052) YHC Steuerbefehl "Ventil" oder Proportionalband "Heizkörper" "Verdichter" (P054) Steuerbefehl "Heizkörper"...
Seite 75: 2-Stufiges Heizen Oder Kühlen
Funktionen Regelsequenzen 4.7.6 2-stufiges Heizen oder Kühlen 2-stufiges Heizen oder In 2-stufigen Applikationen regelt der Thermostat 2 Ventile oder 2-stufige Kühlen Verdichter in Serie: ● 2-Rohr-/2-stufig: Im Heiz- oder Kü hlbetrieb oder Umschaltung (automatisch oder manuell). "Nur Kü hlen" (P001 = 1) ist Werkseinstellung. ●...
Seite 76: Rohr/2-Stufiges Heizen Oder Kühlen
Funktionen Regelsequenzen 4.7.6.1 2-Rohr/2-stufiges Heizen oder Kühlen Heizen Im Heizbetrieb wird die 1. Stufe aktiviert, wenn die erfasste Raumtemperatur unter dem Sollwert liegt. Die 2. Stufe wird aktiviert, falls die erfasste Raumtemperatur unter den "Sollwert" minus "Sollwertdifferenz" fällt. Im Kü hlbetrieb wird die 1. Stufe aktiviert, wenn die erfasste Raumtemperatur ü ber Kühlbetrieb dem Sollwert liegt.
Seite 77 Funktionen Regelsequenzen Stetige Regelung: Die folgenden Diagramme zeigen die Regelsequenz bei stetiger PI-Regelung. 3-Punkt, PWM oder Heizbetrieb (P001 = 0) Kü hlbetrieb (P001 = 1) DC 0…10 V Umschaltung (P001 = 2 oder P001 = 3, Umschaltung (P001 = 2 oder P001 = 3, P254 = 0) P254 = 1) (Swap-Funktion) T[℃] Raumtemperatur...
Seite 78: Rohr/2-Stufiges Heizen Und Kühlen
Funktionen Regelsequenzen 4.7.6.2 4-Rohr/2-stufiges Heizen und Kühlen Heiz- und Kühlbetrieb In 4-Rohr/2-stufigen Applikationen regelt der Thermostat max. 4 Ventile im Heiz- und/oder Kühlbetrieb durch manuelle Auswahl. Heiz- und Kühlbetrieb (P001 = 4) ist Werkseinstellung. Die 1. Stufe wird aktiviert, wenn die erfasste Temperatur unter (Heizen) oder ü ber (Kühlen) dem Sollwert liegt.
Seite 79 Funktionen Regelsequenzen Stetige Regelung: Die folgenden Diagramme zeigen die Regelsequenz bei stetiger PI-Regelung. PWM oder DC 0…10 V Heiz- und Kü hlbetrieb (P001 = 4) Heizbetrieb mit manueller Wahl Kü hlbetrieb mit manueller Wahl (P001 = 3) oder (P001 = 3) oder Energieeinsparung (P010 = 2 &...
Seite 80: 4-Rohr-Ventilatorkonvektor
Funktionen Regelsequenzen 4.7.7 4-Rohr-Ventilatorkonvektor Heizen und Kühlen In 4-Rohr/2-stufigen Applikationen regelt der Thermostat 2 Ventile im Heiz- und/oder Kühlbetrieb durch manuelle Auswahl. Heiz- und Kühlbetrieb (P001 = 4) ist Werkseinstellung. 4-Rohr-Applikation mit Der Heiz- oder Kühlausgang kann ü ber die Betriebsarten-Wahltaste freigegeben manueller Umschaltung werden, falls P001 auf Manuell steht (P001 = 3).
Seite 81 Funktionen Regelsequenzen Stetige Regelung: Die folgenden Diagramme zeigen die Regelsequenz bei stetiger PI-Regelung. 3-Punkt, PWM oder Heiz- und Kü hlbetrieb (P001 = 4) DC 0...10 V Heizbetrieb mit manueller Wahl Kü hlbetrieb mit manueller Wahl (P001 = 3) oder (P001 = 3) oder Energieeinsparung (P010 = 2 &...
Seite 82: Rohr Mit Picv Und 6-Weg-Kugelhahn Als Umschaltung (Rdg260Kn)
Funktionen Regelsequenzen 4.7.7.1 4-Rohr mit PICV und 6-Weg-Kugelhahn als Umschaltung (RDG260KN) In einer 4-Rohr Ventilatorkonvektor-Applikation mit DC 0...10 V Ventilatorsteuerung, steuert RDG260KN das Kombiventil (PICV) zusammen mit einem 6-Weg-Kugelhahn für die Umschaltung. Hinweis: DIP# 1 & 4 auf ON einstellen (4-Rohr mit 6-Weg-Kugelhahn für die Umschaltung und PICV).
Seite 83: 4-Rohr-Ventilatorkonvektor Mit Elektroheizung
Funktionen Regelsequenzen 4.7.8 4-Rohr-Ventilatorkonvektor mit Elektroheizung Heizen und Kühlen mit Bei 4-Rohr-Anlagen mit Elektroheizung steuert der Thermostat 2 Ventiel im Heiz- Zusatzheizung /Kühlbetrieb mit manueller Auswahl, “Nur Heizen“ oder “Nur Kühlen“ und zusä tzliche Elektroheizung. Heizen und Kühlen (P001 = 4) ist Werkseinstellung. Elektroheizung im Die Elektroheizung wird als zusätzliche Wärmequelle eingesetzt, falls die ü...
Seite 84 Funktionen Regelsequenzen Stetige Regelung: Die folgenden Diagramme zeigen die Regelsequenz bei stetiger PI-Regelung. 3-Punkt oder PWM Heizen und Kühlen (P001 = 4) Heizbetrieb mit manueller Wahl Kü hlbetrieb mit manueller Wahl (P001 = 3) (P001 = 3) T[℃] Raumtemperatur Steuerbefehl “EIektroheizung” Steuerbefehl Raumtemperatursollwert "Ventil"...
Seite 85: Applikationen Mit Kühldecken/Deckenheizungen Und Heizkörpern
Funktionen Regelsequenzen 4.7.9 Applikationen mit Kühldecken/Deckenheizungen und Heizkörpern Für Kühldecken-/Deckenheizungs- und Heizkörper-Applikationen ● Entsprechende Basisapplikation wählen, siehe Applikationsü bersicht [➙ 40]. ● Ventilator sperren (P350) Folgende Applikationen stehen zur Verfü gung: Applikation mit Basisapplikation Abschnitt Sequenzen Kühldecke/ Deckenheizung, Heizkörper Kü hldecke/ 2-Rohr- 2-Rohr ( \ )
Seite 86 Funktionen Regelsequenzen Hydraulik und Regeldiagramm für den Regelkreis 6-Weg-Regelkugelhahn Raumtemperatursollwert Steuerbefehl "Ventil" (Heizen) Steuerbefehl "Ventil" (Kühlen) Vale-Durchfluss T[℃] Raumtemperatur Vorgegebene Nachstellzeit TN bei 45 Minuten. Konfiguration Ist der Thermostat auf die Regelsequenz “Kühldecke/Deckenheizung mit 6-Weg- Regelausgang Regelkugelhahn” eingestellt, kann nur Ausgang Y10 zur Regelung des 6-Weg- Regelkugelhahns verwendet werden.
Seite 87: Kühldecke/Deckenheizung Mit Picv Und 6-Weg-Kugelhahn Für Die Umschaltung (Rdg260Kn)
Funktionen Regelsequenzen 4.7.9.2 Kühldecke/Deckenheizung mit PICV und 6-Weg- Kugelhahn für die Umschaltung (RDG260KN) RDG260KN kann ein PICV für eine Kü hldecken-/Deckenheizungsapplikation zusammen mit einem 6-Weg-Regelkugelhahn für Umschaltung regeln. Diese Applikation ist nur verfügbar, falls der Thermostat auf 4-Rohr mit 6-Weg- Regelkugelhahn als Umschaltung und PICV-Applikation eingestellt ist ((DIP1 &...
Seite 88: Steuerausgang
Funktionen Regelsequenzen Zur Begrenzung des Mediummixes (Heiz- und Kühlmedium) funktionieren das Umschaltsignal und das Steuersignal (DC 0…10 V) in Sequenz. Ändern die Sequenzen, schliesst der Thermostat das Kombiventil und gibt das entsprechende Relais für den Betrieb des Regelkugelhahns frei. Eine Verzögerung von 120 Sekunden ist erforderlich, bevor das Kombiventil durch den Thermostat betrieben werden kann.
Seite 89: Verdichterapplikationen
Funktionen Regelsequenzen 4.7.10 Verdichterapplikationen Für Verdichterapplikationen, ● entsprechende Basisapplikation wählen gemäss Applikationsü bersicht [➙ 40]. ● Ventilator sperren (P350) oder Typ der Ventilatordrehzahl einstellen (P351) ● Steuerausgangstypen auswählen (Ein/Aus, P201, P203, P204, P205) Folgende Applikationen stehen zur Verfü gung: Applikation für Basisapplikation Abschnitt Sequenzen...
Seite 90: Applikationen Mit Externem Aqr-Fühler Oder Qmx Raumbediengerät (Rdg165Kn)
Funktionen Regelsequenzen 4.7.11 Applikationen mit externem AQR-Fühler oder QMX Raumbediengerät (RDG165KN) Die Gerätekombination wird für Geschäftsgebäude, Büros, Schulen, Museen, Shops usw. verwendet. AQR/QMX Fühler Vorteile der Gerätekombination LTE- S-Mode Mode Der Fü hler kann an einem optimalen Ort für ✓ ✓...
Seite 91: Sollwerte Und Sequenzen
Funktionen Regelsequenzen 4.7.12 Sollwerte und Sequenzen 2-Rohr-Applikationen Bei Applikationen mit Umschaltung sind die Komfort-Sollwerte für Heizen und Kü hlen gleich (w). Bei 2-Rohr-Applikationen mit Elektroheizung ist der Komfort-Sollwert entweder bei der ersten Heizsequenz (im Heizbetrieb) oder bei der Kü hlsequenz (im Kü...
Seite 92 Funktionen Regelsequenzen 4-Rohr-Applikationen Bei 4-Rohr-Applikationen liegt der Komfort-Sollwert (w) in der Mitte der Totzone zwischen Heiz- und Kühlsequenz. Die Totzone kann ü ber P055 eingestellt werden. Ist manuelle Umschaltung gewä hlt, wird entweder die Kü hl- oder die Heizsequenz freigegeben. In diesem Fall liegt der Komfort-Sollwert bei der gewählten Heiz- oder Kü...
Seite 93: Steuerausgänge
Hinweis ● Für Schaltdifferenz (P051, P053, P054), siehe Regelsequenzen [➙ 66]. Ein-/Aus-Steuersignal Das Ventil erhält den Ein-Befehl ü ber den Ausgang Y1 oder Y2 auf RDG200KN, (3-adriges Kabel) wenn: 1. die erfasste Raumtemperatur unter dem Sollwert (Heizen) oder über dem Sollwert (Kü...
Seite 94 Hinweis Die Elektroheizung kann über den Ein/Aus-Ausgang geregelt werden (RDG260KN: Q2, RDG200KN: Y2 oder Y3) durch Einstellung von P203 oder P204 auf 4. Für adaptive Temperaturkompensation (P217: RDG260KN): siehe 2-Rohr- Ventilatorkonvektor mit Elektroheizung [➙ 71], 4-Rohr-Ventilatorkonvektor mit Elektroheizung [➙...
Seite 95 Funktionen Steuerausgänge Regelt Y2 externe, mechanische Relais, hä ngt die optimale Laufzeit (P207) von den technischen Kennlinien der Geräte ab. Als Anfangseinstellung sind die folgenden Werte empfohlen, die nach Bedarf innerhalb des beschriebenen Einstellbereichs angepasst werden kö nnen: ● Elektroheizungs- 300 Sek (5 Min) / Bereich 30...60 Sek Applikationen:...
Seite 96: Beschreibung
RDG260KN kann einen 6-Weg-Regelkugelhahn steuern, der Heizen und Kü hlen DC 2…10 V innerhalb eines Signals DC 0…10 V oder DC 2…10 V bereitstellt. für 6-Weg- Diese 2 Signale ermö glichen die Steuerung von Siemens-Ventilen sowie Ventile Regelkugelhahn- DC 2…10 V anderer Lieferanten. Applikation (nur RDG260KN kann auch für dieselbe Applikation ein Umkehrsignal bieten DC 10…0...
Seite 97: Konfiguration Der Steuerausgänge
Funktionen Steuerausgänge 4.8.2 Konfiguration der Steuerausgänge (Einstellung über DIP-Schalter 7/8 oder Tool und Parameter P201/P203/P204/P205) Überblick Applikation Ventilator Steuerausgänge Stet. Stet. DC 0...10 V 3-stufig/ Ein/Aus Ein/Aus Stet. PWM RDG…KN DC 0…10 V 1-stufig (2-Punkt) Punkt Punkt) adriges Kabel) 2-Rohr ✓...
Seite 98 Funktionen Steuerausgänge RDG200KN Der Typ der Steuerausgä nge (2- oder 3-Punkt) wird ü ber die DIP-Schalter 7 und 8 eingestellt. Muster der DIP-Schalter 7 und 8: DIP Nr.: 7…8 ➨ ON = , OFF = Y1/Y3 = 2-Punkt (PWM) 2-Punkt (PWM)
Seite 99: Ventilatorsteuerung
Steuertyp kann ausgewä hlt werden über P351. Das Ventilatorsteuersignal (DC 0…10 V oder 3-stufig) wird über DIP-Schalter 6, lokales UI (P351) oder Tool (ACS, ETS oder Siemens Smartphone-App PCT Go) ausgewählt. Der Ventilator läuft im automatischen Betrieb oder auf der gewä hlten Stufe bei manuellem Betrieb.
Seite 100 Funktionen Ventilatorsteuerung Für DC 0…10 V Ventilatorsteuerung: Ist DC 0...10 V Ventilatorsteuerung ausgewählt, werden die Schaltpunkte mit den folgenden Parametern eingestellt: ● P359 & P360: DC 0…10 V Ventilator max. Stufe ● P358: DC 0…10 V mittlere Stufe ● P357: DC 0…10 V Ventilator min. Stufe ●...
Seite 101: Referenztabelle Mit 2-Punkt-Regelung
Funktionen Ventilatorsteuerung Ventilatorsteuerung mit In Applikationen mit 2-Punkt-Regelung: 2-Punkt-H/K-Regelung 1. Der Schaltpunkt für die kleinste Ventilatordrehzahl wird auf den Heiz- /Kü hlausgang synchronisiert. P353 (Ventilatordrehzahl Schaltpunkt tief) ist nicht relevant. 2. Der maximale Schaltbereich des Ventilators (XpH /XpC ) ist durch die Vent Vent Schaltdifferenz in einer Referenztabelle definiert (SDH/SDC).
Seite 102 Funktionen Ventilatorsteuerung Manueller Betrieb Ventilatorstufe I = Min. Ventilatorstufe wä hlbar über P357 DC 0...10 V Ventilator Ventilatorstufe II = Mittlere Ventilatorstufe wä hlbar ü ber P358 Ist die DC-Ventilatorkennlinie nicht linear, kann Ventialtorstufe II an eine effiziente, manuelle Stufe II angepasst werden. Ventilatorstufe III = Max.
Seite 103 Funktionen Ventilatorsteuerung Heizen Kü hlbetrieb ● Der Ausgang in der 1. Stufe (YHC1) im Heizbetrieb entspricht auch der 1. Stufe Hinweise im Kü hlbetrieb ● Diese Funktion ist verfügbar für DC/3-stufige/-stufige Ventilatoren Beispiel 2 Wir empfehlen eine Aktivierung der Swap-Funktion auf Applikationen mit Ventilatorkonvektoren und Bodenheizungs-/-kühlsystemen.
Seite 104 Funktionen Ventilatorsteuerung Ausgangssignalen und der Synchronisation des Ventilators mit der 1. und 2. Beispiele, weitere Sequenz. Kombinationen 1 Stufe 2 Stufe Ventilat- Ventilator- Kombination Ventilatorverhalten Signal Signal ortyp synch /XpC Ein/Aus Ein/Aus 1 Sequenz P-Regelung XpH/XpC, 1 Sequenz P/PI-Regelung /XpC Ein/Aus Ein/Aus 2 Sequenz...
Seite 105: Ventilatornachlauf Für Elektroheizung
Funktionen Ventilatorsteuerung ➀ Periodischer Ventilatorkick ➁ Minimale Einschaltdauer Periodischer Ventilatorkick auswählbar für Komfort über P363 und für Economy über P364. Hinweise ● Ventilatorkickwert "0" bedeutet, dass der Ventilator dauernd in der Totzone läuft (nur auswä hlbar in Economy über P364). ●...
Seite 106: Ventilatorstörung
Funktionen Multifunktionaler Eingang, digitaler Eingang WARNUNG Ventilatorstörung Tritt eine Störung des Ventilators auf, kann der Thermostat die Elektroheizung nicht gegen Überwärmung schützen. Daher muss die Elektroheizung separat geschü tzt werden (thermischer Überwärmungsschutz). Erinnerung Filter Die Funktion "Erinnerung Filter reinigen" zählt die Betriebsstunden des Ventilators reinigen und zeigt "FIL "...
Seite 107: Eingangsfunktion
Funktionen Multifunktionaler Eingang, digitaler Eingang Eingangsfunktion Beschreibung X1/X2/U1 Nicht verwendet Keine Funktion Externe/ Fühlereingang für externen Rücklufttemperatur Raumtemperaturfü hler oder Rücklufttemperaturfü hler zur Erfassung der aktuellen Raumtemperatur. H/K-Umschaltung Fühlereingang für Funktion "Automatische Heiz- AI/DI /Kü hl-Umschaltung". Anstelle eines Fü hlers kann auch ein Schalter Heiz-/ angeschlossen werden.
Seite 108 Funktionen Multifunktionaler Eingang, digitaler Eingang Eingangsfunktion Beschreibung X1/X2/U1 Zulufttemperatur- Fühlereingang zur Erfassung der Begrenzung Zulufttemperatur. Der Thermostat steuert die Raumtemperatur U1, X1, X2 nach der Raumtemperatur mit dem eingebauten (Temp.) Fühler. Der Steuerausgang (DC 0...10 V) wird reduziert, wenn die Zulufttemperatur unter den min.
Seite 109: Systemstörungen Behandeln
Funktionen Systemstörungen behandeln Vorsicht! Keine Mischung von X1/X2 und U1. ● Für Fü hler auf Eingängen X1, X2 oder U1 ist die max. Kabellänge 80 m. 4.11 Systemstörungen behandeln Temperatur ausser Liegt die Raumtemperatur ausserhalb des Messbereichs, d.h. oberhalb 49 ° C oder Bereich unterhalb 0 °...
Seite 110: Knx-Kommunikation
Funktionen KNX-Kommunikation 4.12 KNX-Kommunikation RDG2..KN Thermostaten unterstützen Kommunikation gemäss KNX-Spezifikation. S-Mode Standard-Mode; Engineering über Gruppenadressen. Logical Tag Extended Mode, für einfaches Engineering, wird in LTE-Mode Verbindung mit Synco verwendet. 4.12.1 S-Mode Dieser Mode entspricht der KNX-Kommunikation. Verbindungen werden ü ber ETS hergestellt, in dem Kommunikationsobjekte Gruppenadressen zugeordnet werden.
Seite 111 Funktionen KNX-Kommunikation Ist ein Thermostat als Slave eingestellt, muss Parameter P259 entsprechend korrigiert werden. A6V11545892_de--_b 111 | 174...
Seite 112 Funktionen KNX-Kommunikation Die folgenden Master/Slave-Optionen sind Alternativeinstellungen. Sie dürfen nicht Hinweis zusammen verwendet werden. Master/Slave-Verknüpfung über P901 & P902 Die Master und Slave-Verknü pfung wird in den Parametern P901 und P902 eingestellt. ● Verknü pfungseinstellung auf Master ● Verknü pfungseinstellung auf Slave 112 | 174 A6V11545892_de--_b...
Seite 113 Funktionen KNX-Kommunikation Master/Slave-Verknüpfung über Kommunikationsobjekte Die Verknüpfung M/S - Master/Slave wird ü ber Kommunikationsobjekte einstellt; für Objektdetails, siehe Master/Slave-Kommunikation in KNX S-Mode [➙ 65]. S-Mode-Objekte-Master S-Mode-Objekte-Slave Sollwert: [90] Raumtemp: Aktueller Kü hlsollwert [93] Raumtemp: Aktueller Kü hlsollwert [91] Raumtemp: Aktueller Heizsollwert [92] Raumtemp: Aktueller Heizsollwert [27]...
Seite 114: Lte-Mode
Funktionen KNX-Kommunikation 4.12.3 LTE-Mode Der LTE-Mode wurde speziell geschaffen, um das Engineering zu vereinfachen. Anders als bei S-Mode müssen die einzelnen Verbindungen (Gruppenadressen) nicht im Tool erzeugt werden. Die Geräte stellen die Verbindungen autonom her. Definitionen Folgende Bedingungen sind vordefiniert: ●...
Seite 115: Zonenadressierung In Lte-Mode (Mit Synco)
Funktionen KNX-Kommunikation 4.12.4 Zonenadressierung in LTE-Mode (mit Synco) Wo KNX-Raumthermostaten RDG2..KN im LTE-Mode eingesetzt werden (z.B. in Verbindung mit Synco), müssen Zonenadressen zugeordnet werden. Je nach Applikation muss folgende Zonenadresse zusammen mit den Synco- Gerä ten zum Planungszeitpunkt definiert werden. Kurzbeschreibung Werkseinstellung Parameter...
Seite 116 Funktionen KNX-Kommunikation Geografische Zone Zone, in der sich ein RDG2..KN KNX Raumthermostat physisch befindet. Andere raumspezifischen Geräte können sich ebenfalls in dieser Zone (Bereichszone) befinden. (Apartment . Raum . Subzone) Informationen, die in dieser Zone ausgetauscht werden, beziehen sich Apartment = ---, 1...126 spezifisch auf das Gerät, so z.B.
Seite 117: Master/Slave-Konfiguration In Lte-Mode
Funktionen KNX-Kommunikation 4.12.5 Master/Slave-Konfiguration in LTE-Mode In ACS wählen Sie Anlage ➙ Öffnen, um die Anlage zu ö ffnen. Zum Öffnen der Parametereinstellungen wä hlen Sie Applikationen ➙ Anlagen-Engineering. Wä hlen Sie Anlagen-Engineering ➙ Gerät, danach Parameter P258 als Master oder Slave einstellen. Ist ein Thermostat als Slave eingestellt, muss Parameter P259 entsprechend korrigiert werden.
Seite 118 Funktionen KNX-Kommunikation Wä hlen Sie Applikationen ➙ Anlagenbedienung ➙ Einstellungen ➙ Kommunkation, danach die Parameter P901 und P902. 118 | 174 A6V11545892_de--_b...
Seite 119: Beispiel Einer Heiz- Oder Kühlbedarfszone
Funktionen KNX-Kommunikation 4.12.6 Beispiel einer Heiz- oder Kühlbedarfszone Das Gebä ude ist auf der Erzeugerseite mit Synco-Regelgeräten und auf der Raumseite mit RDF../RDU../RDG..-Thermostaten ausgerü stet. Erklärungen zur In einem typischen Anwendungsfall senden die einzelnen Raumthermostaten Abbildung RDF../RDG.. ihren Wärmebedarf an den Primärregler (im obigen Beispiel an den RMH760).
Seite 120: Sendeintervall Und Empfangsintervall
Funktionen KNX-Kommunikation 4.12.7 Sendeintervall und Empfangsintervall In einem KNX-Netzwerk können S-Mode- und LTE-Mode-Kommunikationsobjekte zwischen einzelnen Geräten ausgetauscht werden. Das Empfangsintervall definiert die Zeitspanne, innerhalb derer alle Kommunikationsobjekt-Anforderungen von einem Gerät mindestens einmal empfangen worden sein mü ssen. Falls innerhalb dieser Zeitspanne kein Kommunikationsobjekt empfangen wird, wird ein vordefinierter Wert verwendet.
Seite 121: Störung Und Alarmfunktion Auf Knx
Funktionen KNX-Kommunikation 4.12.10 Störung und Alarmfunktion auf KNX Tritt eine Störung auf (z.B. digitaler Störungseingang, Taupunkt, Konfiguration der Kommunikation etc.), wird eine Störung ü ber den Bus gesendet. Ein RDG2..KN-Raumthermostat ü berwacht den Bus und sendet seine Störung, wenn diese die höchste Alarmpriorität hat. Dies stellt sicher, dass die Managementstation keine Alarme verpasst.
Seite 122: Kommunikationsobjekte (S-Mode)
Funktionen Kommunikationsobjekte (S-Mode) Priorität der Alarme ● Reihenfolge Priorität ist Nr. 1…7 ● Externe Störungen Nr. 4…6: Liegen Störungen an, erscheint auf der Anzeige alternierend AL1, AL2 und AL3. Über den Bus wird nur die Störung mit der höchsten Priorität gesendet Über das Kommunikationsobjekt "Störungsü...
Seite 123 Funktionen Kommunikationsobjekte (S-Mode) Object No. and name Thermostat Object No. and name 1 Systemzeit 4 Störungsinformation 2 Datum 5 Störungszustand (0 = Kein Alarm / 1 = Alarm) 3 Uhrzeit 8 Raumbetriebsart: Vorauswahl 6 Störungsübertragung (0 = Sperrung / 1 = Freigabe) 94 Raumbetriebsart: Zustand (empfangen) 17 Raumbetriebsart: Zustand 7 Raumbetriebsart: Vorauswahl (Empfang)
Seite 124: Beschreibung Der Kommunikationsobjekte
Funktionen Kommunikationsobjekte (S-Mode) 4.13.2 Beschreibung der Kommunikationsobjekte Typ/ Typ/ Objektname Funktion Flags Objektname Funktion Flags Länge Länge Uhrzeit und 19.001 Raumbetriebsart: 1.017 Systemzeit Trigger Datum 8 Bytes Voreinstellung 1-Bit - Auto Systemzeit zur Anzeige auf dem Raumthermostat. Siehe P009 (3 - Komfort oder 4) - Economy...
Seite 125 Funktionen Kommunikationsobjekte (S-Mode) Typ/ Typ/ Objektname Funktion Flags Objektname Funktion Flags Länge Länge Raumtemp: [P19] Temperatur 9.001 Raumtemp: Temperatur 9.001 Economy- 2 Bytes Komfortsollwert 2 Bytes Heizsollwert abs (empfangen) Kommunikationsobjekt zur Anpassung des Economy- Kommunikationsobjekt schiebt den Sollwert (absolut), der vom Heizsollwerts, verwendet vom Thermostat (Master) (siehe Thermostat (Master) ü...
Seite 126 Funktionen Kommunikationsobjekte (S-Mode) Typ/ Typ/ Objektname Funktion Flags Objektname Funktion Flags Länge Länge Erweiterter 1.011 Applikations- HLK- 20.105 Komfortbetrieb- 1-Bit modus Regelungsart 1 Byte Zustand Zeigt den Zustand der Komfortbetriebverlängerung des Masters Auto (Standard) Heizen und/oder Kühlen Externer Temperatur 9.001 Heizen Nur Heizen Raumtemperatur-...
Seite 127 Funktionen Kommunikationsobjekte (S-Mode) Typ/ Typ/ Objektname Funktion Flags Objektname Funktion Flags Länge Länge Ventilatoraus- 0…100 % 5.001 Heizen, Zustand Inaktiv 1.011 gang 1 Byte Aktiv 1-Bit Zeigt die aktuelle Ventilatordrehzahl als Wert 0...100% an. Drehzahl DC-Ventilatorausgang Zeigt den Regelzustand des Heizantriebs auf der ersten Stufe an. (physikalischer KNX-Wert) stufiger Ventilato...
Seite 128 Funktionen Kommunikationsobjekte (S-Mode) Typ/ Typ/ Objektname Funktion Flags Objektname Funktion Flags Länge Länge Befeuchtungsbe- Inaktiv 20.115 Green-Leaf- Sperren 1.003 trieb Befeuchtung 1 Byte Anzeige Freigeben 1-Bit Entfeuchtung aktivieren oder deaktivieren Zeigt den Modus der Feuchtigkeitsregelungsfunktion an: Aktiviert oder deaktiviert die Green-Leaf-Anzeige (grü n oder rot). 0 = inaktiv Tastatur: Sperren...
Seite 129 Funktionen Kommunikationsobjekte (S-Mode) Typ/ Typ/ Objektname Funktion Flags Objektname Funktion Flags Länge Länge Raumtemp: Temperatur 9.001 Zustand Heizen: 1 1.100 Aktueller 2 Bytes Umschaltung Kü hlen: 0 1-Bit Kühlsollwert Wasser (empfangen) Umschaltungsinformationen Wasser werden über Bus empfangen. Kommunikationsobjekt zur Anpassung des aktuellen Kü...
Seite 130: Kommunikationsobjekte (Lte-Mode)
Funktionen Kommunikationsobjekte (LTE-Mode) 4.14 Kommunikationsobjekte (LTE-Mode) Geografische Zone A.R.S (Zeitprogramm-Zone) Raumbetriebsart: Zeitprogramm X.1.1/X.Y.1 Applikationsmodus Geografische Zone Raumbetriebsart: Voreinstellung A.R.S X.Y.1 Raumtemperatur Sollwert Komfort Raumfeuchtigkeit [%r.F.] Sollwert Heizen Sollwert Kühlen Ventilatordrehzahl Sollwertschiebung Heizen Sollwertschiebung Kü hlen Wä rmeverteilzone Energiebedarf Lufterwä rmer Lufterwärmer Vorlauftemperatur Heizen Kä...
Seite 131: Regelparameter
Zur Optimierung der Regelgü te kö nnen verschiedene Parameter via Bedienoberfläche auf dem Thermostat, dem Inbetriebnahme-Tool oder der Siemens Smartphone-App PCT Go angepasst werden. Diese Parameter können auch während des Betriebs ohne Öffnen des Geräts eingestellt werden. Bei einem Stromausfall bleiben alle Einstellungen der Regelparameter, Sollwert, Stromausfall Betriebsart und Umschaltwert erhalten.
Seite 132: Parametrierung/Download Über Tool
Anschluss eines KNX- Der Anschluss eines KNX-Inbetriebnahme- oder Bedienungs-Tools an RDG1..KN Tools ist beschrieben in Inbetriebnahme. 4.15.3 Inbetriebnahmeparameter über Smartphone-App PCT Die Siemens Smartphone-App Product Commissioning Tool (PCT Go) ist ein Inbetriebnahme-Tool für: ● Thermostatparameter lesen und schreiben ● Applikation einstellen (z.B. 2-Rohr) ●...
Seite 133: Antennenbereich
Funktionen Regelparameter Antennenbereich Spannungsloser Thermostat aus Einzelverpackung DIP-Schaltereinstellungen haben Prioritä t: ● Wenn alle DIP-Schalter Aus sind (Standard), kann PCT Go zum Ändern der Applikation (z.B. 2-Rohr) verwendet werden. ● Wenn eine Applikation ü ber DIP-Schalter eingestellt wird, kann PCT Go sie nicht ä...
Seite 134: Serviceebene-Parameter
Funktionen Regelparameter 4.15.4 Serviceebene-Parameter Die Parameteranzeige hä ngt von der gewä hlten Applikation und der Funktion ab. App steht für Applikation. Parameterwerte sind nur sichtbar, wenn das Gerät als Master (M), Slave (S) oder beide eingestellt ist (✓). Name Serviceebene ✓...
Seite 135 Funktionen Regelparameter Name Serviceebene P028 Tastatur 0 = Entsperrt P258 1 = Auto-Sperre 2 = Manuelle Sperre 3 = Auto-Sperre Betriebsart 4 = Auto-Sperre Sollwertschiebung 5 = Auto-Sperre Ventilatordrehzahl 6 = Auto-Sperre Betriebsart, Sollwertschiebung 7 = Auto-Sperre Betriebsart, Ventilatordrehzahl 8= Auto-Sperre Ventilatordrehzahl, Sollwertschiebung 9 = Auto-Sperre Zeitprogramm 10 = Auto-Sperre Betriebsart, Zeitprogramm...
Seite 136: Expertenebene Einschliesslich Diagnose Und Test
Funktionen Regelparameter 4.15.5 Expertenebene einschliesslich Diagnose und Test Die Parameteranzeige hä ngt von der gewä hlten Applikation und der Funktion ab. Parameterwerte sind nur sichtbar, wenn das Gerät als Master (M), Slave (S) oder beide eingestellt ist (✓). Name Expertenebene Einstellungen ✓...
Seite 137 2= 2 Sequenzen Heizen, 1 Sequenz Kü hlen Hinweis: Fü r 2-/4-Rohr 2- 3= 1 Sequenz Heizen, 2 Sequenzen Kü hlen stufige Applikation ✓ P201 RDG20xKN: Ausgang Y1 (und RDG200KN: 4 1 = 3-Punkt ‒ ‒ Y3 fü r 3-Punkt) RDG260KN: 5 (6 ✓...
Seite 138 Funktionen Regelparameter Name Expertenebene ✓ P214 RDG20xKN: Antriebslaufzeit 150 s 20…300 s ‒ P214: P201 Y1 und Y3 für 3-Punkt P215: P203 P215 RDG20xKN: Antriebslaufzeit Y2 und Y4 für 3-Punkt ✓ ✓ P217 RDG26xKN: Leistung 0 kW 0.0…1.2 kW P203, P204 elektrische Heizung an Q2 Features ✓...
Seite 139 Funktionen Regelparameter Name Expertenebene ✓ ✓ P364 Periodischer Ventilatorkick 0…359 Min, --- P350 Economy ✓ ✓ P365 Startverzögerung Ventilator 0...360 s P350 ✓ ✓ P366 Ventilatorstart, min. 30 ° C --- (0),5…60 ° C P350 Wassertemperatur Eingang Relaisfunktionen ✓ ✓ P400 Funktion Ausgang Q1 0 = Keine Funktion...
Seite 140 Funktionen Regelparameter Bei Applikation 4-Rohr mit 6-Weg-Kugelhahn für die Umschaltung und PICV, sind P400 & P401 sichtbar. Wenn P258 = 0 (Slave), sind die Parameterwerte nicht sichtbar. Nur verfü gbar für die Applikationen 2-Rohr, 2-Rohr mit Elektroheizung und 2- Rohr mit Radiator. Wenn P258 = 0(Slave), sind die Parameterwerte sichtbar.
Seite 141: Unterstützte Knx-Tools
Unterstützte KNX-Tools 5 Unterstützte KNX-Tools 5.1 ETS ETS ist ein Engineering-Tool zur umfassenden Inbetriebnahme der RDG2..KN- Raumthermostaten. Folgende Funktionen kö nnen mit ETS4 ausgeführt werden: ● Physikalische Adresse definieren und herunterladen ● Applikation (Anlagentyp, Regelsequenz) definieren und herunterladen ● Thermostat-Regelparameter einrichten und herunterladen ●...
Seite 142: Parametereinstellung In Ets
Unterstützte KNX-Tools 5.1.1 Parametereinstellung in ETS 1 Projekt in ETS ö ffnen und Gerät auswä hlen. 2 Register Parameter klicken und die Regelparameter wie folgt anpassen: 142 | 174 A6V11545892_de--_b...
Seite 143: Feuchtigkeitsparameter
Unterstützte KNX-Tools 3 Anlagentyp (Applikation), Regelsequenz und weitere Regelparameter ([Pxx] Beschreibung) können heruntergeladen werden. Weitere Details zu den Regelparametern finden sich in Regelparameter [➙ 131]. Hinweise ● Mit ETS4 und hö her können Kommunikationsobjekte zu Gruppenadressen (S- Mode) zugewiesen werden ●...
Seite 144: Acs-Tool
Unterstützte KNX-Tools ACS-Tool 5.2 ACS-Tool Mit dem ACS-Tool kö nnen die Raumthermostaten RDG2..KN in Betrieb genommen werden (physikalische Adresse, Applikation, Parameter). Diese kö nnen im Normalbetrieb bedient und überwacht werden. Dieser Abschnitt beschreibt nicht, wie die physikalische Adresse definiert wird. Auch gibt sie nur eine kurze Übersicht ü...
Seite 145 Unterstützte KNX-Tools ACS-Tool Einige Parameter haben unterschiedliche Einstellbereiche im ACS und in den Raumthermostaten. Der Thermostat akzeptiert keine Änderungen ausserhalb seines Bereiches. Dies ist online sichtbar, weil ein geä nderter Wert zum Originalwert zurückkehrt. Beachte! Um sicher zu sein, verwenden Sie die Einstellbereiche der Parametertabellen in Regelparameter [➙...
Seite 146: Bedienung Und Überwachung Mit Acs
Unterstützte KNX-Tools ACS-Tool 5.2.2 Bedienung und Überwachung mit ACS In ACS wählen Sie Anlage ➙ Öffnen, um die Anlage zu ö ffnen. Um Überwachung und Bedienung zu starten wä hlen Sie Applikationen ➙ Anlagenbetrieb. Parametereinstellungen ACS unterstützt die Parametrierung auch im Normalbetrieb. in ACS Zur Änderung der Regelparameter, doppelklicken Sie den Parameter in Standard- Popcard für die Einstellungen.
Seite 147 Unterstützte KNX-Tools ACS-Tool Anlagenschaltbilder in ACS bietet Anlagenschaltbilder zur einfachen Überwachung und Bedienung der Thermostaten. Zum Starten der Applikation wählen Sie Applikationen ➙ Anlagenbetrieb ➙ Standarddiagramm. ACS bietet Standard-Anlagenschaltbilder für RDG2..KN-Thermostaten, die wie folgt von der Konfiguration abhä ngen: A6V11545892_de--_b 147 | 174...
Seite 148 Unterstützte KNX-Tools ACS-Tool Applikation Applikation Anlagentyp Konfiguration Konfiguration 2-Rohr 2-Rohr-Ventilatorkonvektor Heizkörper – Regelsequenz: Kein Einfluss – Regelsequenz: Nur Heizen P001 =0) (P001 = beliebig) – Ventilatorbetrieb: Gesperrt (P350 = 0) – Ventilatorbetrieb: Freigegeben (P350 <> 0) Kühldecke/Deckenheizung Kühldecke – Regelsequenz: Umschaltung –...
Seite 149 Unterstützte KNX-Tools ACS-Tool Applikation Applikation Anlagentyp Konfiguration Konfiguration (P350 <> 0) Kühldecke/Deckenheizung mit 6-Weg- Regelkugelhahn – Ventilatorbetrieb: Gesperrt (P350 = 0) 2-Rohr/2- 2-Rohr, 2-stufiger Ventilatorkonvektor 2-Rohr-/2-stufig stufiges – Regelsequenz: Kein Einfluss – Regelsequenz: Kein Einfluss Heizen oder (P001 = beliebig) (P001 = beliebig) Kü...
Seite 150: Bedienung Und Überwachung Mit Ozw772
Unterstützte KNX-Tools ACS-Tool 5.2.3 Bedienung und Überwachung mit OZW772 HomeControl-App für Anlagensteuerung Der Webserver OZW772 ermö glicht Benutzern die Fernbedienung eines Synco HLK-Systems – über PC oder Smartphone mittels HomeControl App. Eine Startseite zeigt die wichtigsten Datenpunkte. Eine Kombination von Menü- und Pfadnavigation erlaubt es Benutzern, auf alle Datenpunkte schnell und einfach zuzugreifen.
Seite 151: Anschluss
Anschluss Anschlussklemmen 6 Anschluss 6.1 Anschlussklemmen RDG200KN L, N Betriebsspannung AC 24 V / AC 230 V X1, X2 Multifunktionaler Eingang für Temperaturfühler (NTC 3k oder LG-Ni1000) oder potentialfreier Schalter (Funktion wählbar über Parameter) Gleich wie multifunktionale Eingä nge X1, X2 Messnull für Fü...
Seite 152: Anschlussdiagramme
Anschluss Anschlussdiagramme 6.2 Anschlussdiagramme Workflow: ● Ventilator-Steuerungsart wählen.: DC oder 3-stufiger Ventilator ● Applikationstyp auswä hlen, z.B. 4-Rohr ● Die Spalten V1, V2, V3, V4 zeigen die Ausgangstypen (z.B. für 4-Rohr: YH für Heizen und YC für Kü hlen) sowie die verfügbaren Regelsignale ●...
Seite 153 4-Rohr-/ 2-stufig 3-stufig Steueraus- ✓ ✓ 2-Punkt 2-Punkt 2-Punkt 2-Punkt gä nge: Raumthermostat RDG200KN 1-stufiger oder 3-stufiger Ventilator, DC 0..10 V S1, S2, S3 Schalter (Keycard, Fensterkontakt, B1, B2, B3 Temperaturfühler (Rückluft-Temperatur, Prä senzmelder, etc.) externe Raumtemperatur, Umschaltfühler, etc.) V1, V2, V3, V4...
Seite 154 Anschluss Anschlussdiagramme RDG260KN DC 0…10 V Ventilator Ventilator 1- / 3-stufig Applikation Einrichtung Klemmen Klemmen Q1, Q2, Q3 2-Rohr 3-stufig Steueraus- ✓ ✓ gä nge: Ein/Aus Applikation Einrichtung Klemmen Klemmen Q1, Q2, Q3 2-Rohr + RAD 4-Rohr 2-Rohr-/ YHC1 YHC2 3-stufig 2-stufig Steueraus-...
Seite 155 Anschluss Anschlussdiagramme Kühldecke/Deckenheizung mit 6-Weg- 4-Rohr mit 6-Weg-Regelkugelhahn für die RDG260KN Regelkugelhahn Umschaltung und PICV Applikation Raumthermostat RDG260KN 6-Weg stetiger Antrieb Schalter (Keycard, Fensterkontakt, S1, S2, S3 PICV-Regelventil Prä senzmelder, etc.) B1, B2, B3 Temperaturfühler (Rückluft-Temperatur, externe Raumtemperatur, Umschaltfühler, etc.) CE–...
Seite 156: Anwendungsbeispiele
Anschluss Anwendungsbeispiele 6.3 Anwendungsbeispiele Die Beispiele beziehen sich auf RDG260KN, treffen aber auch auf RDG200KN zu. Steuerausgang (P201, P204) und Klemmen für die Ventile (Y1, Y2) sind korrekt zu übernehmen. 6.3.1 Feuchtigkeitsregelung Hinweis: In den folgenden Beispielen wird P461 basierend auf dem angeschlossenen Gerä...
Seite 157 Anschluss Anwendungsbeispiele Beispiel 2: 2-Rohr Ventilatorkonvektor-Applikation für Entfeuchtung, mit DC 0...10 V-Ventilator Entfeuchter und DC-Ventil (ohne Temperatursollwert-Schiebung): DC 0...10 V Ventilator Inbetriebnahme Verwendete Ausgänge und Ventil Kein Schiebungssollwert ● Ventilator P351 = 3 ● DC 0...10 V (oder DIP6 = OFF) Ventilator ●...
Seite 158 Anschluss Anwendungsbeispiele Beispiel 4: 2-Rohr Ventilatorkonvektor-Applikation für Entfeuchtung, mit Temperatursollwert- Entfeuchter + Schiebung, Entfeuchter-Kontakt, DC 0...10 V-Ventilator und DC-Ventil, Befeuchter/DC 0...10 V Befeuchtung gesteuert durch Freigabekontakt: Ventilator Inbetriebnahme Verwendete Ausgänge ● Ventilator P351 = 3 ● DC 0...10 V (oder DIP6 = OFF) Ventilator ●...
Seite 159 Anschluss Anwendungsbeispiele Beispiel 5: 2-Rohr Ventilatorkonvektor-Applikation für Entfeuchtung, mit Temperatursollwert- Entfeuchter/3-stufiger Schiebung, Entfeuchter-Kontakt (ü ber externen Konverter) und 3-stufigem Ventilator Ventilator: Inbetriebnahme Verwendete Ausgänge ● Ventilator P351 = 2 ● 3-stufiger (oder DIP6 = ON) Ventilator ● Regelstrategie P450 = 1 ●...
Seite 160: Relaisfunktionen
Anschluss Anwendungsbeispiele 6.3.2 Relaisfunktionen Beispiel 1: 2-Rohr Ventilatorkonvektor-Applikation, Ventilatorkonvektor Aus im Schutzbetrieb. Ausschalten des Inbetriebnahme Verwendete Ausgänge Ventilatorkonvektors ● Ventilator P351 = 3 ● DC 0...10 V (oder DIP6 = OFF) Ventilator ● Ventil P201 = 5 ● DC-Ventil ● Relaisfunktion P402 = 1 ●...
Seite 161: Beispiel 3: Verdichter Und Umkehrventil
Anschluss Anwendungsbeispiele Beispiel 2: 4-Rohr Ventilatorkonvektor-Applikationen, Pumpen Ein während Heiz- und Pumpen einschalten Kü hlbedarf. Inbetriebnahme Verwendete Ausgänge ● Ventilator P351 = 3 ● DC 0...10 V (oder DIP6 = OFF) Ventilator ● Ventil P201/P203 = 5 ● V1, V2 DC Ventil ●...
Seite 162: Swap-Funktion Und/Oder Ventilator In Der 2. Stufe
Anschluss Anwendungsbeispiele 6.3.3 Swap-Funktion und/oder Ventilator in der 2. Stufe Beispiel 1: 2-Rohr Ventilatorkonvektor-Applikation für Bodenheizung/-kühlung (2-stufiges Ventilator in der 2. Stufe Heizen/Kühlen), Ventilator lä uft nur in der 2. Stufe: Inbetriebnahme Verwendete Ausgänge ● Ventilator P350 = 4 (2. Stufe) ●...
Seite 163 Anschluss Anwendungsbeispiele Beispiel 2: 2-Rohr und 2-stufige Applikation mit Strahlungspanels Heizen/Kü hlen, der Swap und Ventilator in Ventilator funktioniert nur mit der FCU: der 2. Stufe ● Heizsequenz: 1 Panel und 2. Ventilatorkonvektor ● Kü hlsequenz: 1 Ventilatorkonvektor und 2. Panel Inbetriebnahme Verwendete Ausgänge ●...
Seite 164 Anschluss Anwendungsbeispiele Beispiel 3: 2-Rohr Ventilatorkonvektor und 2-stufige Applikation mit verschiedenen Swap und Ventilator in Gerä tetypen (2-Punkt-Regelausgä ngen), der Ventilator lä uft, wenn der Ausgang der 2. Stufe V1 angesteuert ist. Inbetriebnahme Verwendete Ausgänge ● Ventilator P350 = 5 (Heizen und ●...
Seite 165: Technische Daten
Technische Daten 7 Technische Daten Speisung (RDG200KN) Betriebsspannung (L-N) AC 24 V ± 20 % oder AC 230 V +10/-15 % (wählbar über Schieber) Frequenz 50/60 Hz Leistungsaufnahme 4 VA bei AC 24 V 7 VA bei AC 230 V ●...
Seite 166 Technische Daten Speisung (RDG260KN) Betriebsspannung (G-G0) AC 24 V ± 20 % DC 24 V: G an + und G0 an – DC 24 V ± 2 V anschliessen! Frequenz 50/60 Hz Leistungsaufnahme 4 VA bei AC 24 V Keine interne Sicherung! Externer, vorgeschalteter Leitungsschutzschalter mit max.
Seite 167 Technische Daten Multifunktionale Eingänge X1-M/X2-M/U1-M Temperaturfü hlereingang NTC 3k Temperaturbereich -20…70 °C Temperaturfü hlereingang LG-Ni1000 Temperaturbereich -40…70 °C Digitaler Eingang Wirksinn Wä hlbar (NO/NC) Kontaktabfrage DC 0…5 V, max. 5 mA Isolation gegenü ber Netz SELV KNX-Bus Schnittstellentyp KNX, TP Uart 2 (elektrisch getrennt) Busstrom 5 mA Bustopologie: Siehe KNX-Handbuch ("Referenzdokumentation")
Seite 168 IP30 gemäss EN 60529 Eco-Design und Basierend auf EU-Verordnung 813/2013 Beschriftungsrichtlinien (Öko-Design-Richtlinie) und 811/2013 (Kennzeichnungsrichtlinie) betreffend Raumheizgerä te, Kombinationsgeräte treffen folgende Klassen zu: RDG200KN ● Applikation mit 2-Punkt-Betrieb Klasse I Wert 1% eines Heizgeräts ● PWM (TPI) Raumthermostat, Klasse IV Wert 2% für den Einsatz mit 2-...
Seite 169 Einsatz mit 2- Punktausgang-Heizgeräten Erfüllt die Anforderungen der eu.bac-Zertifizierung Siehe Produktliste unter: http://www.eubaccert.eu/licences-by-criteria.asp Applikation Gerä t Antriebsausgä nge CA-Wert (K) Lizenznr. FCU-Systeme RDG200KN Thermische Heizen 0.4 220019 (2-Rohr) Antriebe Kü hlen 0.3 RDG260KN Motorisch DC Heizen 0.1 220020 Drehzahlgeregelter Kü...
Seite 170: Allgemein
Max. Leitungsdurchmesser an L, N, Q1, Q2, Q3, Y1, Y2, Y3, Y4 Max. 2.5 mm Farbe der Gehäusefront RAL 9016 weiss Gewicht mit/ohne Verpackung RDG200KN 266 g/336 g RDG260KN 242 g/311 g Referenzdokumentation Handbuch für Home and Building Control - Grundlagen (EN:https://my.knx.org/shop/product?la...
Seite 171: Abmessungen
Abmessungen 8 Abmessungen Abmessungen in mm RDG2..KN ARG200 A6V11545892_de--_b 171 | 174...
Seite 172: Index
Index Index Externer/Rückluft-Temperaturfühler ....47 , digitaler Eingang ..........106 Fehlerbehandlung..........109 Fensterkontakt ..........107 1-stufig ..............101 Fernbedienung..........150 Fern-Umschaltung Heizen/Kühlen .....46 Feuchtigkeit ............66 3-Punkt-Steuersignal ......... 93 Freigabe/Sperre Elektroheizung ....71, 83 3-stufig ..............101 Fühlereingang ........... 107 Funktion Fussbodentemperaturbegrenzung ..51 Fussbodenheizung ..........49 6-Weg-Regelkugelhahn ........
Seite 173 Index LTE-Mode ............114 Synchronisation..........94 Synco 700 ............16 Manuelle Auswahl Heiz-/Kühlsequenz ....67 Manuelle H/K-Umschaltung ....... 47 Tageszeit über Bus ..........60 Master/Slave ............62 Tastensperre ............54 Minimale Ventilator-Einschaltdauer ....104 Taupunktüberwachung....... 53, 107 Minimaler Ausgang ..........48 Temperatur ausser Bereich ......109 Multifunktionaler Eingang .......
Seite 174 Herausgegeben von Siemens Schweiz AG Smart Infrastructure Global Headquarters Theilerstrasse 1a CH-6300 Zug +41 58 724 2424 www.siemens.com/buildingtechnologies © Siemens Schweiz AG, 2020 Liefermöglichkeiten und technische Änderungen vorbehalten. A6V11545892_de--_b...
