Funktionen
4
Regelsequenzen
4.7.7.1 4-Rohr mit PICV und 6-Weg-Kugelhahn als Umschaltung
Prinzip
72 | 158
(RDG260KN)
In einer 4-Rohr Ventilatorkonvektor-Applikation mit DC 0...10 V
Ventilatorsteuerung, steuert RDG260KN das Kombiventil (PICV) zusammen mit
einem 6-Weg-Kugelhahn für die Umschaltung.
Hinweis: DIP# 1 & 4 auf ON einstellen (4-Rohr mit 6-Weg-Kugelhahn für die
Umschaltung und PICV).
Diese Applikation wird in 4-Rohr-Systemen mit Wärmetauscher und
Differenzdruckregler verwendet (mittels PICV).
Das Umschaltsignal DC 0...10 V steuert die Durchflussrate im PICV, während der
6-Weg-Kugelhahn, verbunden mit den Relaisausgängen, für die Umschaltung der
Schaltsequenz zwischen Heizen und Kühlen eingesetzt wird.
Die Durchflussbegrenzungsfunktion (für PICV) über Parameter P256 zum Heiz-
/Kühlabgleich und Vermeidung hydraulischer Probleme, verursacht durch die
unterschiedlichen Durchflussraten, wird freigegeben. (siehe Zusätzliche
Funktionen [➙ 45]).
Der Ventilator kann nur auf den DC Y50-Ausgang in dieser Applikation eingestellt
werden.
Ventilatorbetrieb (P350) auf Freigabe stellen (Standard).

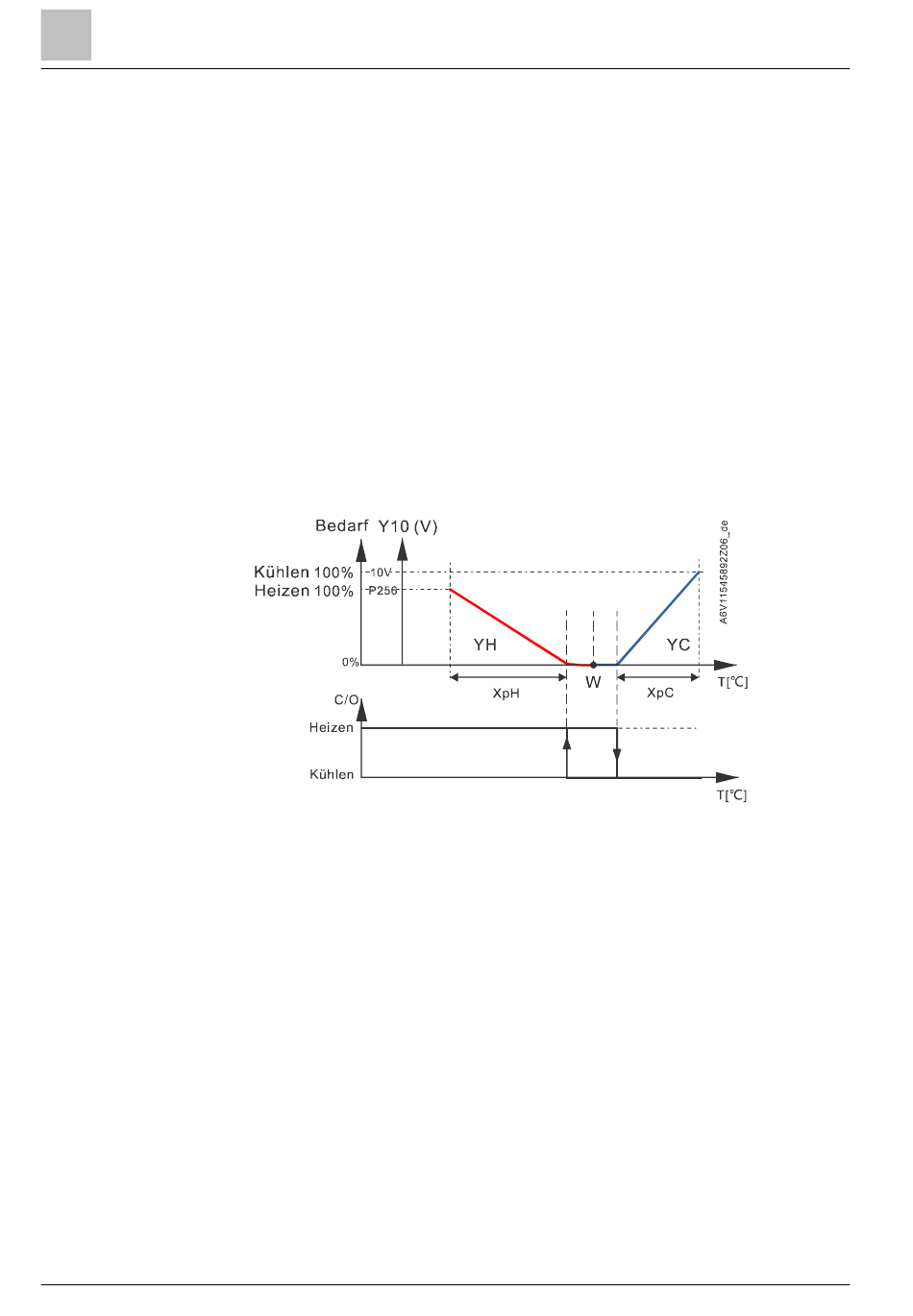

T[℃] Raumtemperatur
W Raumtemperatursollwert
YC Steuerbefehl "Ventil" (Kühlen)
Siehe Kühldecke/Deckenheizung mit PICV und 6-Weg-Kugelhahn für die
Umschaltung (RDG260KN) [➙ 77] für detaillierte Informationen zur Begrenzung
der Mischung des Heiz- und Kühlmediums sowie der Steuerausgänge.
Das Anschlussdiagramm für 4-Rohr-Applikationen mit PICV und 6-Weg-Kugelhahn
als Umschaltung ist verfügbar in Anschlussdiagramme [➙ 137].
Y10 DC 0...10 V Signal
YH Steuerbefehl "Ventil" (Heizen)
P256 Durchfluss-
Begrenzungsfunktion für nur
Heizen
