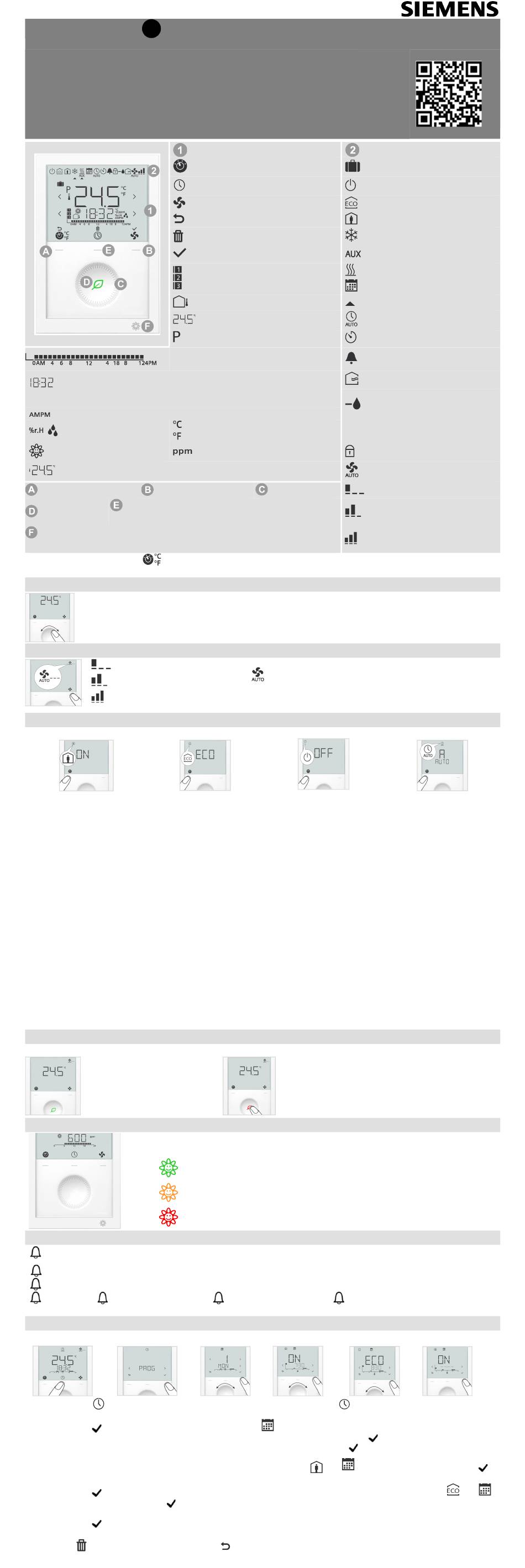

Siemens RDG200KN Bedienungsanleitung

Bedienungsanleitung
RDG2..KN – Raumthermostat mit KNX-Kommunikation, der es Ihnen gestattet, für sich die
ideale Raumtemperatur und relative Feuchtigkeit und CO2-Gehalt (RDG204KN&RDG264KN)
einzustellen. Der Thermostat bietet folgende Betriebsarten: Komfort, Economy und
Schutzbetrieb.
Zusätzlich kann er im Auto-Timer-Betrieb arbeiten gemäss einem Zeitprogramm über KNX-
Bus oder lokal.
Der Ventilator arbeitet entweder im Automatikbetrieb oder mit der gewählten Drehzahl im
manuellen Betrieb.
Sie können entweder auf die Werkseinstellungen vertrauen oder eigene Anpassungen
vornehmen.
Zusätzliche Benutzerinfo wie Aussentemperatur, Tageszeit
vom KNX-Bus, relative Feuchtigkeit oder Innenluftqualität
Morgen: 12-Std-Format; Nachmittag: 12-Std-Format
Relative Feuchtigkeit
Innenluftqualität
Thermometer: Zahlen für Raumtemperaturanzeige
Betriebsartentaste *
Green Leaf
IAQ-Anzeige (gilt nur für RDG2..4KN: Verfügbar ab Produktindex G
oder höheren Versionen)
* Bei P002 = 3, zeigt das Symbol
Versionsinfo).
Raumtemperatur ändern
Drehen Sie den Drehknopf im Uhrzeiger- oder Gegenuhrzeigersinn, um den aktuellen
Raumtemperatur-Sollwert anzupassen.
Hinweis: Der Einstellbereich ist 5...40 °C und kann über Parameter P013 und P016 eingeschränkt
werden (siehe Parametereinstellungen auf Seite 2).
Ventilatorstufe anpassen
Speed I
Speed II
Speed III
Betriebsart ändern
Komfort
1. Komfort

Im Komfortbetrieb regelt der Thermostat die Raumtemperatur auf den Sollwert, der mit dem Drehknopf angepasst
werden kann.
2. Economy

Im Economy-Betrieb regelt der Thermostat die Raumtemperatur auf einen höheren oder tieferen Sollwert und spart
dadurch Energie und Kosten.

Der Thermostat wird, falls aktiviert (P002=2), durch Drücken der Betriebsartentaste oder über ein externes Signal
(Schalter oder KNX-Busbefehl) gewählt.

Die Economy-Sollwerte werden im Werk bei 15 °C für Heizen und 30 °C für Kühlen eingestellt. Diese Werte können
über die Parameter P019 und P020 angepasst werden (siehe Einstellungen auf Seite 2).
3. Schutzbetrieb

Im Schutzbetrieb läuft der Thermostat nicht mehr. Falls jedoch die Raumtemperatur unter 8 °C fällt, wird Heizen
aktiviert, um den Raum gegen Frost zu schützen.

Der Thermostat schaltet in den Schutzbetrieb, wenn ein Fensterkontakt (lokal oder über KNX) aktiviert wird.
Die Sollwerte für Schutz können vom HLK-Installateur nach Bedarf angepasst werden:
Änderungen des Installateurs: 
4. Automatik

Im Automatikbetrieb schaltet der Thermostat um zwischen Komfort und Economy gemäss KNX-Bus oder lokalem
Zeitplan (aktiviert über P0005).
Ist kein Zeitplan vorhanden, ersetzt Komfort den Automatikbetrieb.
Wichtig: Sind die Sollwert Aus, wird keine schützende Heiz- oder Kühlfunktion aktiviert. Frostrisiko!
Green Leaf-Anzeige
Die Green-Leaf-Anzeige zeigt Energieeffizienz und Endbenutzereinstellungen an.
Green Leaf: Einstellungen
innerhalb des voreingestellten
Energieeffizienz-Bereichs.
Anzeige des IAQ-Werts
Erinnerung für Filterreinigung, Anzeige externer Störungen
Diese Meldung erinnert Sie daran, dass die Filter der HLK-Einrichtung zu reinigen sind.
FIL **
Sie wird nach  _______ "Ventilatorbetriebsstunden" angezeigt und verschwindet, sobald der
AL1 **
Thermostat in manuell den Schutzbetrieb wechselt.
AL2 **
Die Störungsmeldung zeigt an, dass eine externe Störung aufgetreten ist **:
AL3 **
AL1 : ___________
** Durch HLK-Personal zu konfigurieren
Zeitprogramm
Zeitplan einstellen


Drücken Sie einmal, danach drehen Sie den Drehknopf oder drücken Sie
Programmiermodus PROG auszuwählen.

Drücken Sie einmal, um das Zeitprogramm zu öffnen

Drehen Sie den Drehknopf, um den Wochentag auszuwählen und drücken Sie dann

Drehen Sie den Drehknopf, um vorhandene Zeitpläne anzuzeigen, drücken Sie
auszuwählen, den Sie bearbeiten möchten.

Die Komfort-Einstellung im ausgewählten Zeitplan und die Symbole
einmal. Die Startzeit für Komfort-Betrieb blinkt und kann mit dem Drehknopf angepasst werden.

Drücken Sie einmal zur Bestätigung und öffnen Sie danach die Einstellung für Economy. Die Symbole
werden angezeigt. Drücken Sie
angepasst werden.

Drücken Sie einmal zur Bestätigung. Sie können weitere Zeitpläne durch Drehen des Drehknopfs anzeigen und
andere Zeitplan-Einstellungen eingeben (gleich wie oben).
Hinweis: Mit beliebigen Zeitplan löschen oder mit
de
Hauptanzeige
Betriebsartenauswahl *
Zeitprogramm
Ventilatorstufen-Auswahl
Escape
Zeitplan löschen
Bestätigen
Anzahl Zeitpläne oder Alarme
Aussentemperatur
Zahlen für Sollwertanzeige
Parameter
Zeitleiste für Zeitplan
Grad Celsius oder Fahrenheit
CO -Werte
2
Ventilatorbetrieb
Direkte Schutzbetrieb-Taste oder
Zeitprogramm
und mit der Taste wird zwischen °C und °F umgeschaltet. (obigen QR-Code scannen für

Drücken Sie die rechte Taste, bis die gewünschte Ventilatorstufe erreicht ist.

Im Automatikbetrieb
der aktuellen Raumtemperatur.

Im manuellen Betrieb läuft der Ventilator unabhängig auf der vom Benutzer
eingestellten Stufe: Stufe I / Stufe II / Stufe III.
Economy
Frostschutz: _________ ˚C Heizschutz: __________ ˚C

Die IAQ-Farbanzeige durch Auswahl von P009 = 7 oder 9 deaktivieren.

(Gute Luftqualität)
 (Angemessene Luftqualität)

(Schlechte Luftqualität)
AL2 : _______________

einmal. Die Startzeit für Economy-Betrieb blinkt und kann mit dem Drehknopf
Drehknopf
wählt der Thermostat die Stufe abhängig vom Sollwert und
Schutzbetrieb
Einstellungen überschreiten den voreingestellten
Energieeffizienz-Bereich. Endbenutzer drücken die
Taste Red-Leaf, um in den energieeffizienten
Betrieb zurückzukehren.
 
.
und
(Esc) den Vorgang abbrechen. Max. 3 Zeitpläne pro Tag sind möglich.
RDG200KN, RDG204KN
RDG260KN, RDG264KN
Betriebsart
Ferien
Schutzbetrieb
Economy
Komfort
Kühlen
Elektroheizung aktiv
Heizen
Zeitprogramm aktiv
Manuelle Umschaltung
Automatik
Temporärer Timer
Störung
Frischluftanzeige
Kondensation im Raum
(Taupunktfühler aktiv) oder
Feuchtigkeitsregelung aktiv
Tastensperre
Automatik, Ventilator
Ventilatorstufe I
Ventilatorstufe II
Ventilatorstufe III
Automatik
AL3 : _______________

dauernd, um den
einmal.
einmal, um den Zeitplan
werden angezeigt. Drücken Sie
und
