Siemens RDG200KN Basisdokumentation Seite 86

Funktionen
4
Steuerausgänge
DC 0...10 V
DC 2...10 V
für 6-Weg-Kugelhahn-
Applikation (nur
RDG260KN)
86 | 158
RDG260KN kann einen 6-Weg-Kugelhahn steuern, der Heizen und Kühlen
innerhalb eines Signals DC 0...10 V oder DC 2...10 V bereitstellt.
Diese 2 Signale ermöglichen die Steuerung von Siemens-Ventilen sowie Ventile
DC 2...10 V anderer Lieferanten.
RDG260KN kann auch für dieselbe Applikation ein Umkehrsignal bieten
DC 10...0 V oder DC 10...2 V bei inverser Hydraulikverbindung am Ventil.
Die Signalauswahl wird mit P201 bestimmt.
Beschreibung
6-Weg-Kugelhahn
P201 = 6
(DC 0...10 V Steuersignal)
6-Weg-Kugelhahn
P201 = 7
(DC 2...10 V Steuersignal)
P201 = 8 Umkehrsignal, 6-Weg-
Kugelhahn (DC 10... 0 V
Steuersignal)
Umkehrsignal, 6-Weg-
P201 = 9
Kugelhahn (DC 10... 2 V
Steuersignal)
* Eine Umkehrung des Signals kann Probleme beim Hydraulikabgleich
verursachen

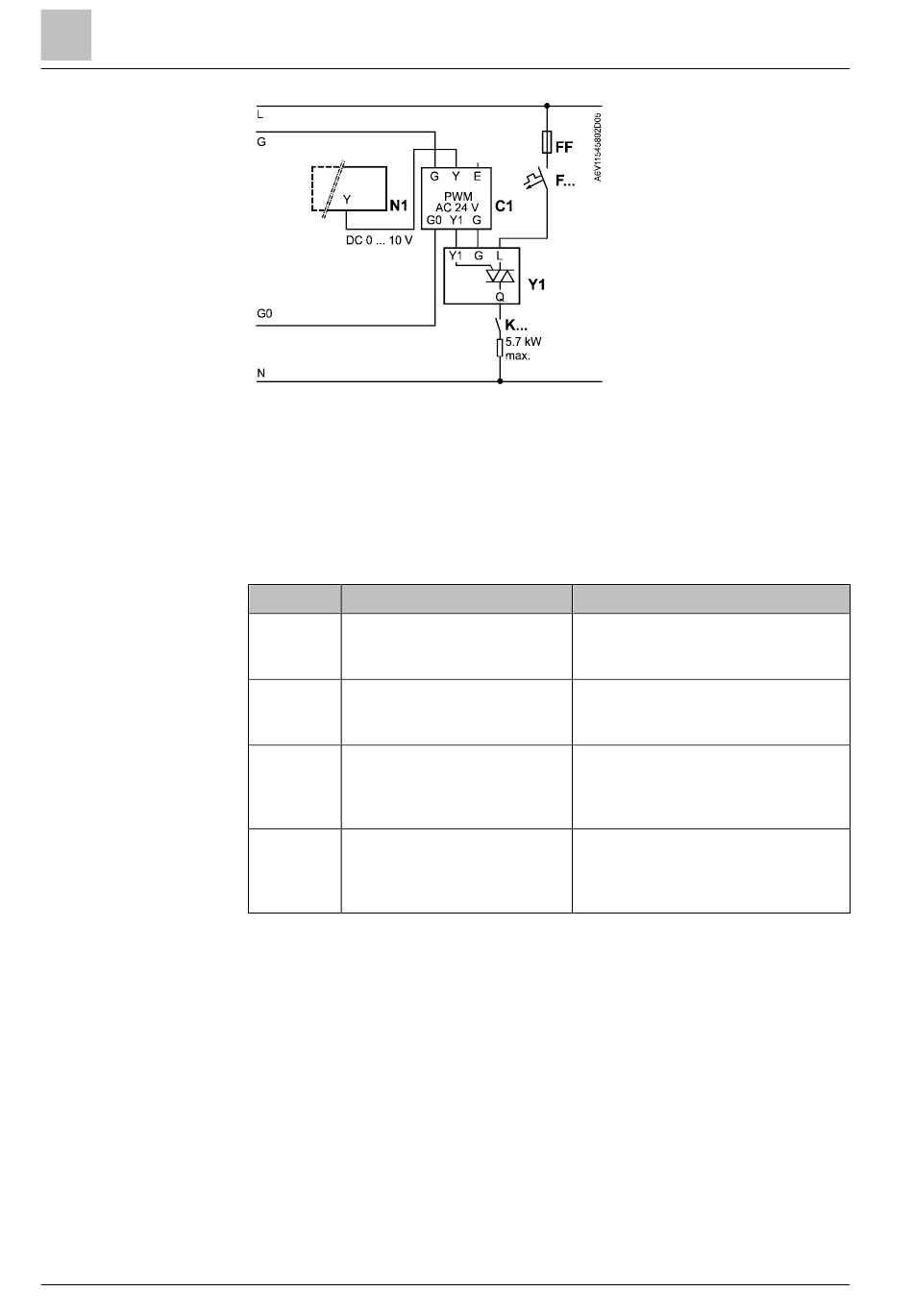

N1 RDG260KN
C1 Signalwandler
SEM61.4
(siehe Datenblatt
N5102)
Y1 Stromventil SEA45.1
(siehe Datenblatt
N4937)
K... Sicherheitskreis (z.B.
Sicherheitsthermostat
und
T emperaturbegrenzer)
FF Sehr schnelle
Sicherung
F... Überstromauslöser
Erklärungen
Passend für 6-Weg-Kugelhahn und
Antriebe von Siemens und
Mitbewerbern mit Signal DC 0...10 V
Passend für 6-Weg-Kugelhahn und
Antriebe mit Signal D C 2...10 V von
Mitbewerbern (z.B. Belimo)
Nützlich bei Umkehr-
Hydraulikverbindung am 6-Weg-
Kugelhahn mit DC 0..10 V Antrieben
von Siemens und Mitbewerbern
Nützlich bei Umkehr-
Hydraulikverbindung am 6-Weg-
Kugelhahn mit DC 2..10 V Antrieben
von Mitbewerbern (z.B. Belimo)*
A6V11545892_de--_a
