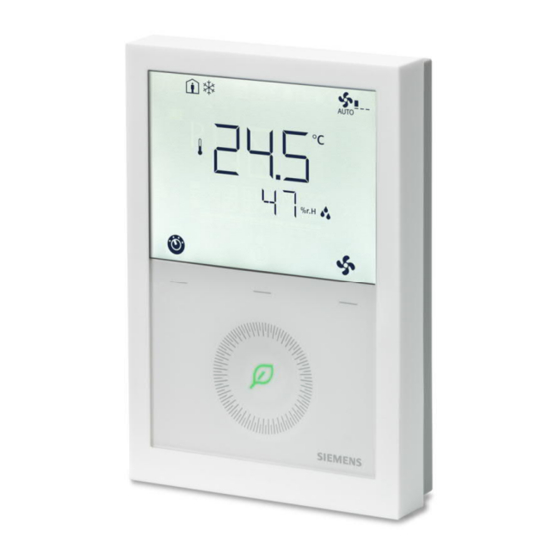

Raumthermostaten mit KNX-Kommunikation
RDG200KN & RDG260KN
A6V11545853_de--_a
2020-09-07
Für Ventilatorkonvektoren, universelle Applikationen und Verdichter in Applikationen
für Direktverdampfer
●
KNX-Buskommunikation (S-Mode und LTE-Mode)
●
Eingebauter Temperatur- und Feuchtigkeitsfühler
●
Regelung der Raumtemperatur und Feuchtigkeit
●
Green-Leaf-Symbol
●
RDG200KN Regelausgänge (Triac) für Ein/Aus, PWM oder 3-Punkt
●
RDG260KN Regelausgänge für DC 0...10 V oder Ein/Aus
●
Ventilatorausgänge 3-stufig, 1-stufig, DC 0...10 V
●
3 multifunktionale Eingänge für Keycard-Kontakt, externen Fühler etc.
●
Betriebsarten: Komfort, Economy und Schutzbetrieb
●
Ventilatordrehzahl automatisch oder manuell
●
Automatische oder manuelle H/K-Umschaltung
●
Inbetriebnahme über lokales UI oder mit Tools wie Synco
●
Inbetriebnahme über Siemens Smartphone-App PCT Go für Android
●
Betriebsspannung:
–
RDG200KN: AC 24 V oder AC 230 V (wählbar)
–
RDG260KN: AC 24 V oder DC 24 V
ACS oder ETS
TM
TM
Smart Infrastructure
