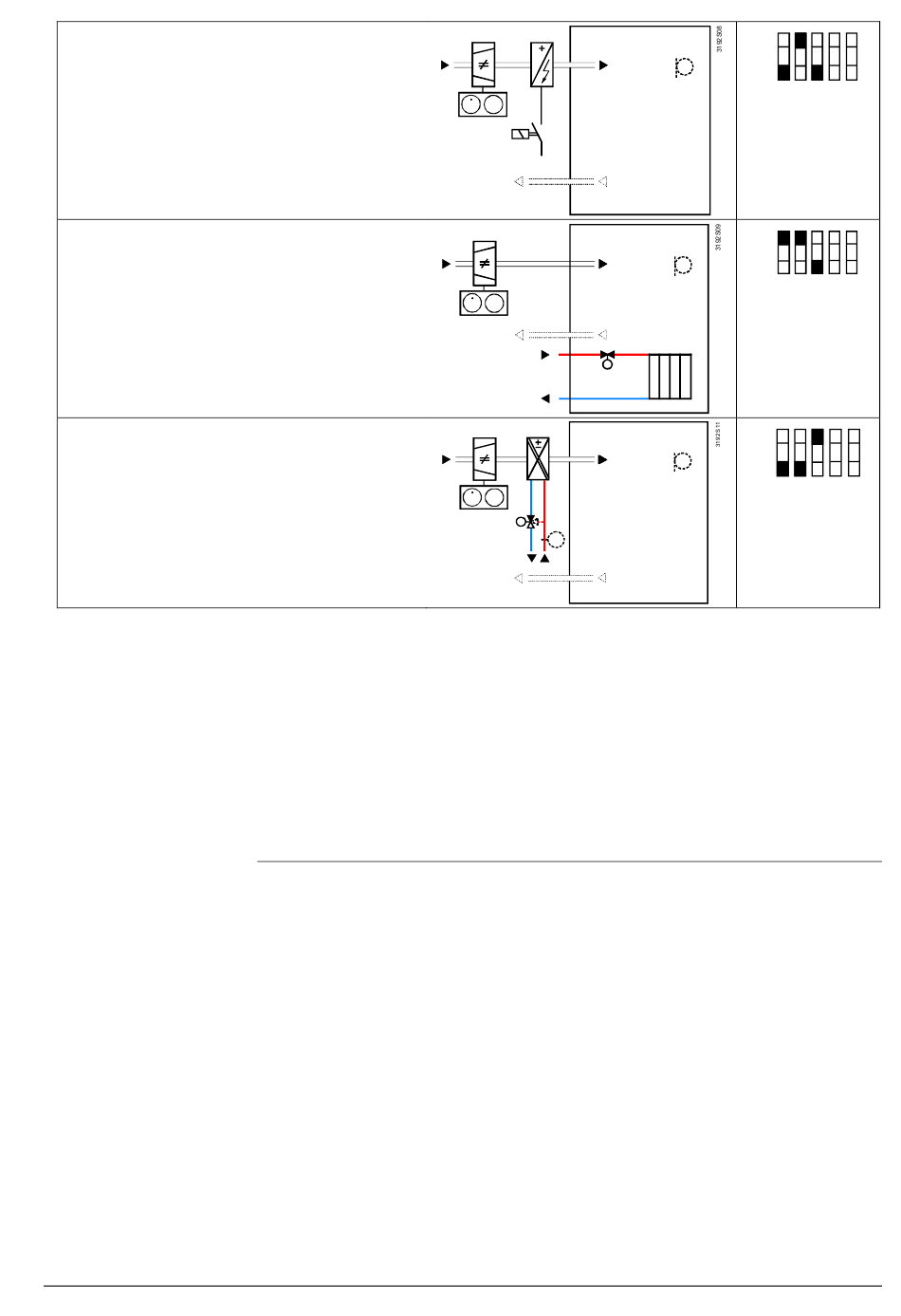

Einkanal mit Elektroheizung

· Klappenantrieb DC 0...10 V und
Elektroheizung 2-Punkt, PWM oder 3-Punkt
(P47 = 0)
· Klappenantrieb 3-Punkt und
Elektroheizung DC 0...10 V (P47 = 1)
· VVS-Kompaktregler KNX LTE-Mode und
Elektroheizung
Einkanal und Heizkörper/Fussboden-
heizung
· Klappenantrieb DC 0...10 V und Heizkörper
2-Punkt, PWM oder 3-Punkt (P47 = 0)
· Klappenantrieb 3-Punkt und
Heizkörper DC 0...10 V (P47 = 1)
· VVS-Kompaktregler KNX LTE-Mode und
Heizkörper
Einkanal mit Lufterwärmer und Luftkühler
· Klappenantrieb DC 0...10 V und
Lufterwärmer und Luftkühler 2-Punkt, PWM
oder 3-Punkt (P47 = 0)
· Klappenantrieb 3-Punkt und Lufterwärmer
und Luftkühler DC 0...10 V (P47 = 1)
· VVS-Kompaktregler KNX LTE-Mode und
Lufterwärmer/Luftkühler
Hinweise
Master/Slave-Funktion
zwischen den VVS-
Kompaktreglern für Zu-
und Abluft
Siemens
Smart Infrastructure
· P47 wird verwendet, um den Klappenantriebsausgang von DC 0...10 V
(Werkeinstellung) auf 3-Punkt umzustellen
· P46 wird verwendet, um den Ventilausgang von 2-Punkt (Werkeinstellung) auf
PWM umzustellen
· DIP-Schalter 4 wird verwendet, um den Ausgang Y10 von DC 0...10 V auf
DC 10...0 V umzustellen
· DIP-Schalter 5 wird verwendet, um den Ventilausgang von 2- auf 3-Punkt
umzustellen
3.4.1

Applikationen mit Zu- und Abluft

Applikationen mit Zu- und Abluft können auf folgende Weise realisiert werden:
· Ansteuerungssignal vom Thermostat und aktuelle VVS-Klappenstellung zur
Optimierung der Primärluftregelung werden via KNX-Bus übermittelt
· Die Kommunikationseinstellungen (geografische Zone, Luftverteilzone) vom
RDG.. und GDB..KN müssen entsprechend abgestimmt werden.
Referenz siehe [18] und Kapitel 3.10.13
· Diese Applikation erfordert Kompaktregler mit KNX LTE-Mode
RDG400KN, RDG405KN Basisdokumentation
YV
V V M M
YE
YV
V V M M
YR
YV
V V M M
Y1
T (B1)
ON
T
OFF
B1
1 2 3 4
ON
T
OFF
1 2 3 4
B1
ON
T
OFF
(B1)
1 2 3 4
