Funktionen
4
Regelsequenzen
Stetige Regelung:
3-Punkt oder PWM
Hinweis
Hinweis
74 | 158

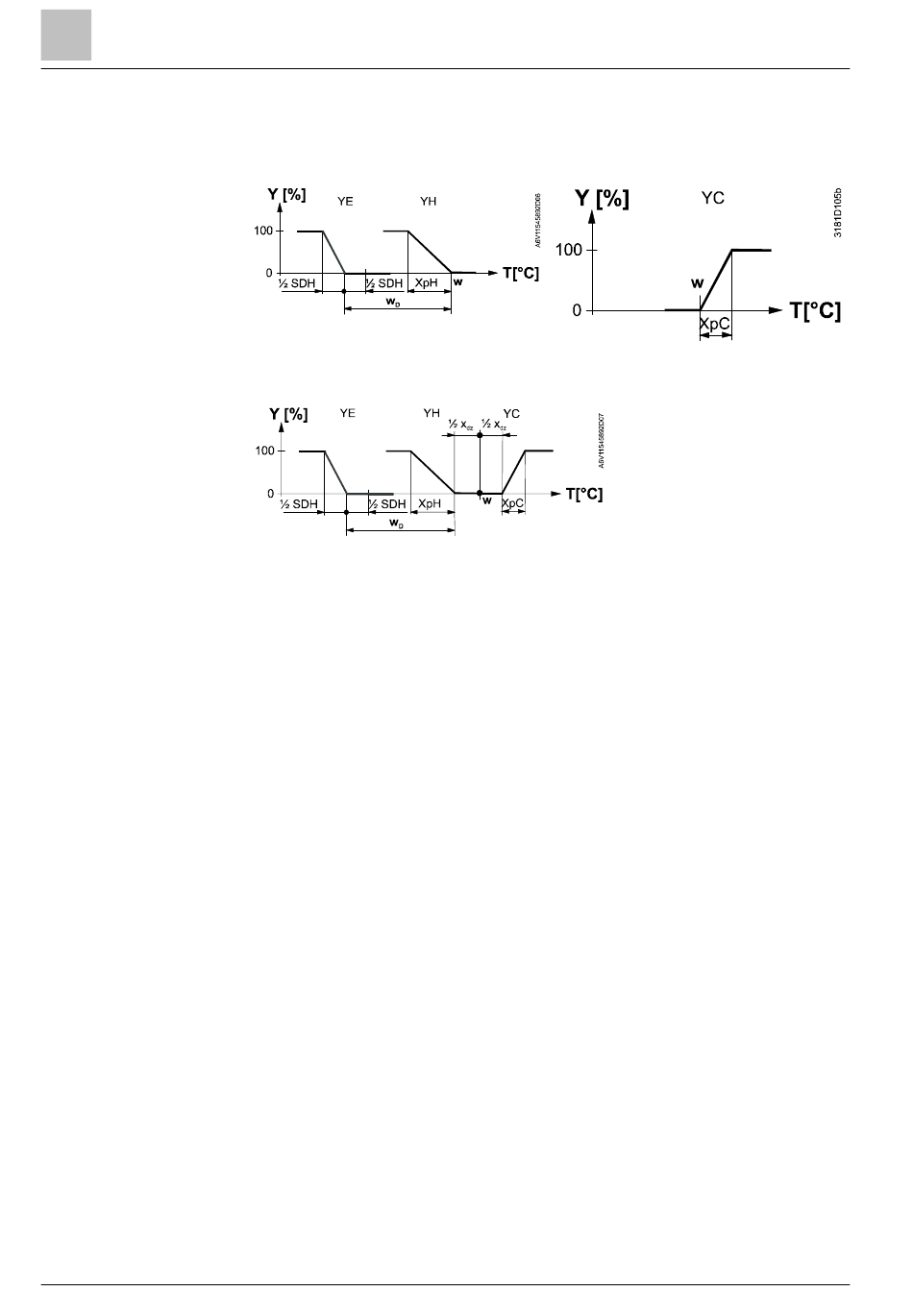

Die folgenden Diagramme zeigen die Regelsequenz bei stetiger PI-Regelung.
Heizbetrieb mit manueller Wahl
( P001 = 3)
Heizen und Kühlen (P001 = 4)
YC Steuerbefehl "Ventil"
(Kühlen)
XpC Proportionalband "Kühlen"
(P052)
Die Diagramme zeigen lediglich den Proportionalanteil des PI-Thermostats.
Für die Einstellung der Sequenzen und Steuerausgänge, siehe
Applikationsübersicht [➙ 40], Sequenzübersicht (Einstellung über P01) [➙ 60] und
Steuerausgänge [➙ 83].
● YH kann nur DC, Ein/Aus oder PWM sein
● YC kann DC, Ein/Aus, Ein/Aus 3-Draht, PWM oder 3-Punkt sein
● YE kann nur DC, Ein/Aus oder PWM sein
Kühlbetrieb mit manueller Wahl
( P001 = 3)
T[℃] Raumtemperatur
w Raumtemperatursollwert
YE Steuerbefehl
"EIektroheizung"
YH Steuerbefehl
"Ventil" (Heizen)
XpH Proportionalband
"Heizen" (P050)
X Totzone (P055)
dz
w Schaltdifferenz
D
(P056)
