Siemens RDG200KN Basisdokumentation Seite 92

Funktionen
4
Ventilatorsteuerung
Manueller Betrieb
DC 0...10 V Ventilator
Hinweis
2 Sequenzen
Heizen/Kühlen
Ventilator in der 2. Stufe
P350 = 4: 2. Stufe
P350 = 5: Heizen und 2. Stufe Kühlen Ventilator im Heizbetrieb und in der 2. Stufe für Kühlen
P350 = 6: Kühlen und 2. Stufe Heizen Ventilator im Kühlbetrieb und in der 2. Stufe für Heizen
P350 = 7: 2. Stufe nur Kühlen
P350 = 8: 2. Stufe nur Heizen

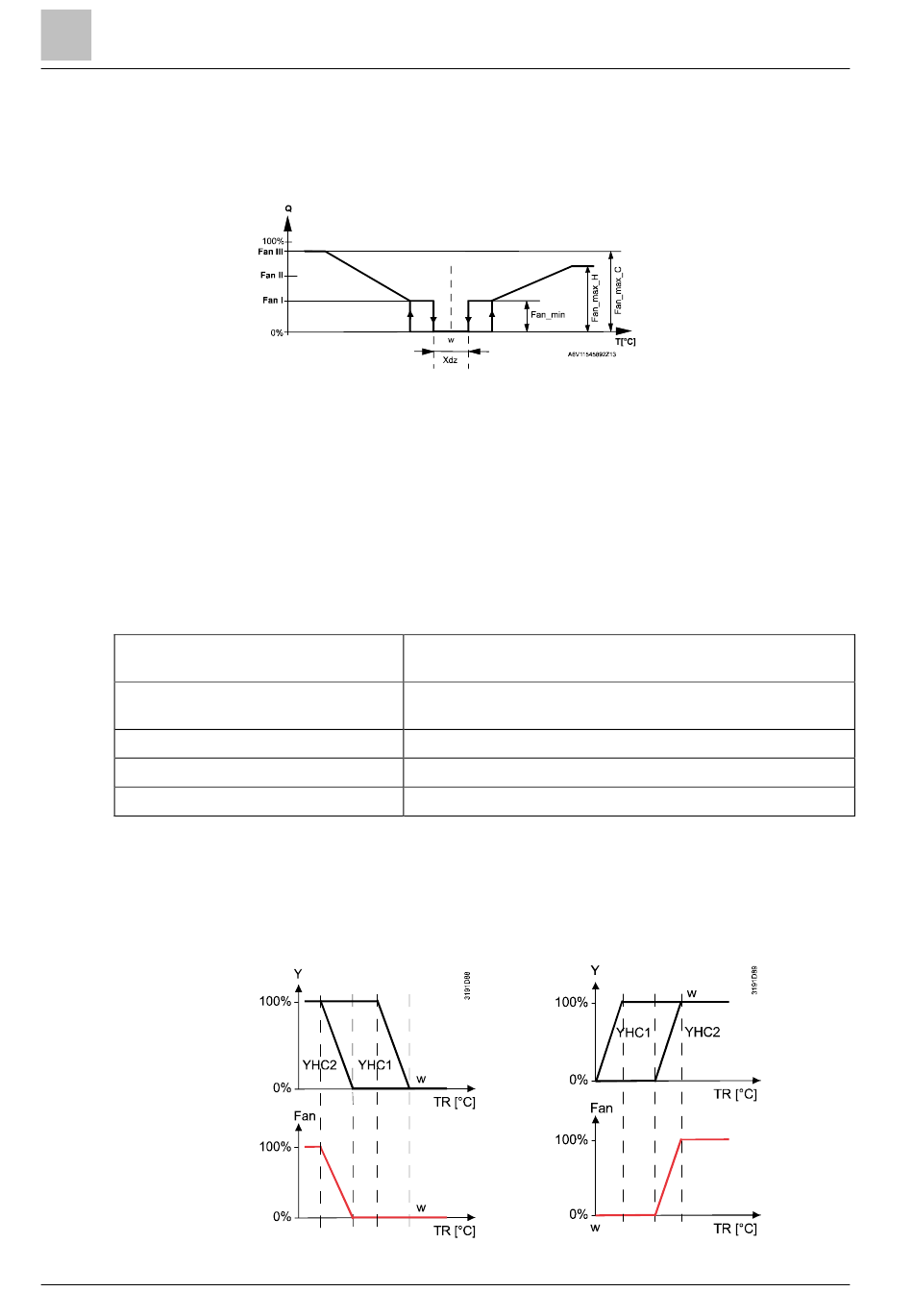

Beispiel 1
92 | 158
Ventilatorstufe I = Min. Ventilatorstufe wählbar über P357
Ventilatorstufe II = Mittlere Ventilatorstufe wählbar über P358
Ventilatorstufe III = Max. Ventilatorstufe wählbar über P359 (Heizen),
P360 (Kühlen)
Beim Heizen mit nur Elektroheizung ist die manuelle Ventilatorstufe I nicht
verfügbar, um den notwendigen min. Durchfluss für die Elektroheizung zu
garantieren und eine Überhitzung des Systems zu verhindern.
Falls Heizen oder Kühlen mit 2 Sequenzen erfolgt (z.B. Heizen mit Lufterwärmer
und Elektroheizung, oder 2-stufiges Kühlen), so ist der Ventilator immer auf die 1.
Stufe synchronisiert.
Für 2-Rohr und 2-stufige Applikationen, basierend auf dem Gerät, muss der
Ventilator nur in der 2. Stufe laufen (in der 1. Stufe bleibt der Ventilator Aus),
entweder in der Heiz- oder Kühlsequenz.
Die folgenden Einstellungen sind bei Auswahl der Ventilatorsteuerung P350
verfügbar:
Ventilator läuft in der 2. Stufe für Heizen und Kühlen (Beisp.
1 oder 2 bei Kombination mit Swap-Funktion)
(Beisp. 3)
Ventilator in der 2. Stufe nur Kühlen und nicht im Heizbetrieb
Ventilator in der 2. Stufe nur Heizen und nicht im Kühlbetrieb
Der Ventilator läuft nur in der 2. Stufe in der Heiz- und Kühlsequenz (2-Rohr und 2-
stufige Applikation).
P201 und P203 auf 4 oder 5 setzen (basierend auf dem geforderten Steuersignal)
und P350 auf 4 (Ventilator in der 2. Stufe).
Heizbetrieb
Hinweis: Manuelle
Ventilatoreinstellungen
beeinflussen die
Steuersignale "Heizen"
und "Kühlen" nicht.
Kühlbetrieb
A6V11545892_de--_a
