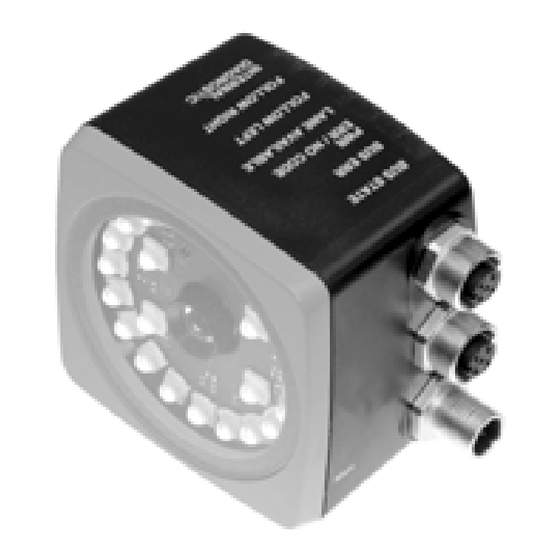

Pepperl+Fuchs PGV100-F200-B17-V1D-7477 Handbuch

Abmessungen
ø 8
Alle Abmessungen in mm
Elektrischer Anschluss/Kurven/Zusätzliche Informationen
Koordinaten
1
IN 2
2
+ UB
3
n.c.
4
n.c.
5
OUT 1
6
IN 1
7
GND
8
OUT 3
1 1
TX + TX +
2 2
RX + RX +
3 3
TX - TX -
4 4
RX - RX -
Main Profinet 1 & 2
1 1
8
7
2 6 4 2
3 5
4 3
Technische Daten
Allgemeine Daten
Überfahrgeschwindigkeit v
≤ 8 m/s
Messlänge
max. 10000 m
Lichtart
Integrierter LED-Blitz (weiß/blau)
Leseabstand
100 mm
Schärfentiefe
± 20 mm
Lesefeld
120 mm x 80 mm
Fremdlichtgrenze
100000 Lux
Auflösung
± 0,2 mm
Kenndaten
Bildaufnehmer
Typ CMOS , Global Shutter
Prozessor
Taktfrequenz 600 MHz
Rechengeschwindigkeit 4800 MIPS
Kenndaten funktionale Sicherheit
MTTF
97 a
d
Gebrauchsdauer (T )
20 a
M
Diagnosedeckungsgrad (DC)
0 %
Anzeigen/Bedienelemente
LED-Anzeige
7 LEDs (Kommunikation, Ausrichthilfe, Statusmeldungen)
Elektrische Daten
Betriebsspannung U
15 ... 30 V DC , PELV
B
Leerlaufstrom I
max. 400 mA
0
Leistungsaufnahme P
6 W
0
Schnittstelle
Schnittstellentyp
100 BASE-TX
Protokoll
PROFINET IO Real-Time (RT) Conformance Class A
Übertragungsrate
100 MBit/s
Schnittstelle 2
Schnittstellentyp
USB Service
Eingang
Eingangstyp
1 Funktionseingang
0-Pegel: -U
1-Pegel: +8 V ... +U
Eingangsimpedanz
≥ 27 kΩ
Ausgang
Ausgangstyp
1 bis 3 Schaltausgänge , PNP , parametrierbar , kurzschlussfest
Schaltspannung
Betriebsspannung
Schaltstrom
150 mA je Ausgang
Normenkonformität
Störaussendung
EN 61000-6-4:2007+A1:2011
Störfestigkeit
EN 61000-6-2:2005
Schockfestigkeit
EN 60068-2-27:2009
Schwingungsfestigkeit
EN 60068-2-6:2008
Umgebungsbedingungen
Betriebstemperatur
0 ... 60 °C (32 ... 140 °F) , -20 ... 60 °C (-4 ... 140 °F) (nicht kondensierend; Eisbildung an der
Frontscheibe vermeiden!)
Lagertemperatur
-20 ... 85 °C (-4 ... 185 °F)
Relative Luftfeuchtigkeit
90 % , nicht kondensierend
Mechanische Daten
Anschlussart
M12x1 Stecker, 8-polig, Standard (Versorgung+IO)
M12x1 Buchse, 4-polig, D-codiert (LAN)
M12x1 Buchse, 4-polig, D-codiert (LAN)
Gehäusebreite
70 mm
Dimensions
1
2
38.5
70 14.5
All dimensions in mm
X
ADJUST
CONFIG
Y
LED 1 2 3
oder unbeschaltet
B
, parametrierbar
B
1
2
ø 8 38.5
70
Electrical Connection / Curves / Additional Information
1
IN 2
1
2
+ UB
3
n.c.
4
2
n.c.
5
OUT 1
6
IN 1
7
GND
8
OUT 3
1 1
TX +
2 2
RX +
3 3
TX -
4 4
RX -
Main Profinet 1 & 2
1
8
7
2 6 4
3 5
4 5 6 7 4
Technical data
General specifications
Passage speed
Measuring range
Light type
Read distance
Depth of focus
Reading field
Ambient light limit
Resolution
Nominal ratings
Camera
Type
Processor
Clock pulse frequency
Speed of computation
Functional safety related parameters
MTTF
d
Mission Time (T )
M
Diagnostic Coverage (DC)
Indicators/operating means
LED indication
Electrical specifications
Operating voltage
No-load supply current
Power consumption
Interface
Interface type
Protocol
Transfer rate
Interface 2
Interface type
Input
Input type
Input impedance
Output
Output type
Switching voltage
Switching current
Standard conformity
Emitted interference
Noise immunity
Shock resistance
Vibration resistance
Ambient conditions
Operating temperature
Storage temperature
Relative humidity
Mechanical specifications
Connection type
Housing width
Housing height
Optischer Lesekopf
Optical reading head
PGV100-F200-B17-V1D-7477
14.5
Coordinates
X
Y
TX +
RX +
TX -
RX -
1
2
3
v
≤ 8 m/s
max. 10000 m
Integrated LED lightning (white/blue)
100 mm
± 20 mm
120 mm x 80 mm
100000 Lux
± 0.2 mm
CMOS , Global shutter
600 MHz
4800 MIPS
97 a
20 a
0 %
7 LEDs (communication, alignment aid, status information)
U
15 ... 30 V DC , PELV
B
I
max. 400 mA
0
P
6 W
0
100 BASE-TX
PROFINET IO Real-Time (RT) Conformance class A
100 MBit/s
USB Service
1 funtion input
0-level: -U or unwired
B
1-level: +8 V ... +U , programmable
B
≥ 27 kΩ
1 to 3 switch outputs , PNP , programmable , short-circuit protected
Operating voltage
150 mA each output
EN 61000-6-4:2007+A1:2011
EN 61000-6-2:2005
EN 60068-2-27:2009
EN 60068-2-6:2008
0 ... 60 °C (32 ... 140 °F) , -20 ... 60 °C (-4 ... 140 °F) (noncondensing; prevent icing on the lens!)
-20 ... 85 °C (-4 ... 185 °F)
90 % , noncondensing
8-pin, M12x1 connector, standard (supply+IO)
4-pin, M12x1 socket, D-coded (LAN)
4-pin, M12x1 socket, D-coded (LAN)
70 mm
70 mm
1
ADJUST
2
CONFIG
LED 1 2 3 4 5 6 7
