32
33 34
35

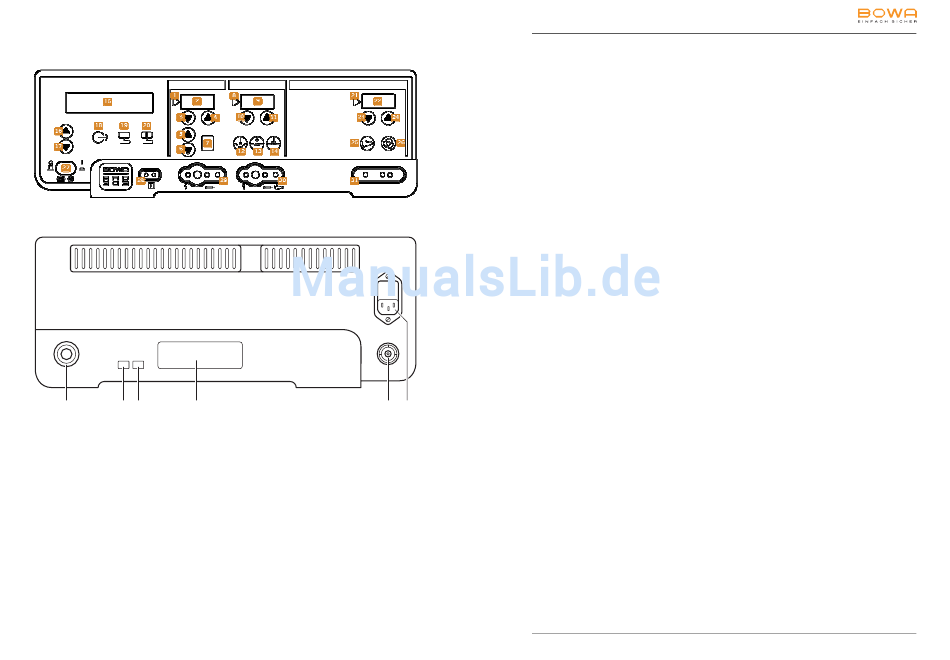

Legende
Legende
36
37
6
1
Anzeige-Pfeil "Monopolar Cut" (gelb)
2
7-Segment-Anzeige "Monopolar Cut"
3/4
Leistungsbegrenzung für monopolares Schneiden
5/6
Taste für den Verschorfungsgrad beim monopolaren
Schneiden
7
Anzeige Blendfaktor "Monopolar Cut"
Blend-Einstellungen 0-9
8
Anzeige-Pfeil "Monopolar Coag" (blau)
9
7-Segment-Anzeige "Monopolar Coag"
10/11
Leistungsbegrenzung für monopolares Koagulieren
12
Taste/Anzeige für Stromart "Moderate Koagulation"
13
Taste/Anzeige für Stromart "Forcierte Koagulation"
14
Taste/Anzeige für Stromart "Spray-Koagulation"
Anzeige Hauptdisplay: Programme und Informationen
15
Aktuelle Anzeige auf 2-zeiligem Display
16/17
Programm-Taste
18
Indikator für Fehlerzustand
19
EASY-Neutralelektroden-Überwachung einteilig (EASY-
Überwachung einteilig)
20
EASY-Neutralelektroden-Überwachung geteilt (EASY-
Überwachung geteilt)
21
Anzeige-Pfeil "Bipolar Coag" (blau)
22
7-Segment-Anzeige "Bipolar Coag"
23/24
Leistungsbegrenzung für bipolares Koagulieren
25
Taste/Anzeige für FUSSSCHALTER "Bipolar Ausgang"
(Anschlussbuchse 31)
Nur für bipolare Koagulation!
26
Taste/Anzeige für AUTOSTART "Bipolar Ausgang"
(Anschlussbuchse 31)
Nur für bipolare Koagulation!
27
Ein/Aus-Schalter
28
Buchse für die Neutralelektrode (NE) *
29
Anschlussbuchse für monopolare Instrumente mit
Handschaltung * (nur bei ARC 303)
30
Anschlussbuchse für monopolare Instrumente mit Hand-
oder Fußschaltung oder Bovie-Anschluss oder 4 mm
monopolaren Endoskop-Anschluss oder 3-Pin-Anschluss *
31
Anschlussbuchse für bipolare Instrumente mit Fußschalter
oder AUTOSTART *
*
Anwendungsteil vom Typ F nach IEC 60601-1
Gebrauchsanweisung ARC 250 / 303
900-303_IFU-V2.21_11316-S1-20140625-DE
