Stellen Sie sicher, dass keine zusätzlichen äußeren Kräfte auf das Grundgefäß einwirken können (z. B. auf dem
Gefäß abgelegte Werkzeuge, an die Seiten angelehnte Gegenstände).
•
Befestigen Sie das Grundgefäß nicht an dem Boden, auf dem es aufgestellt ist (verwenden Sie keine Art von
Befestigungen, die das Gefäß negativ beeinflussen können, wie etwa Einsinken der Füße in Beton oder Kalk,
Schweißen des Gefäßes oder seiner Füße, Klemmen und Bindungen an dem Korpus des Aufbaus oder der
Ausrüstung).
•
Platzieren Sie das Steuermodul, das Grundgefäß und das Hilfsgefäß auf gleicher Höhe.

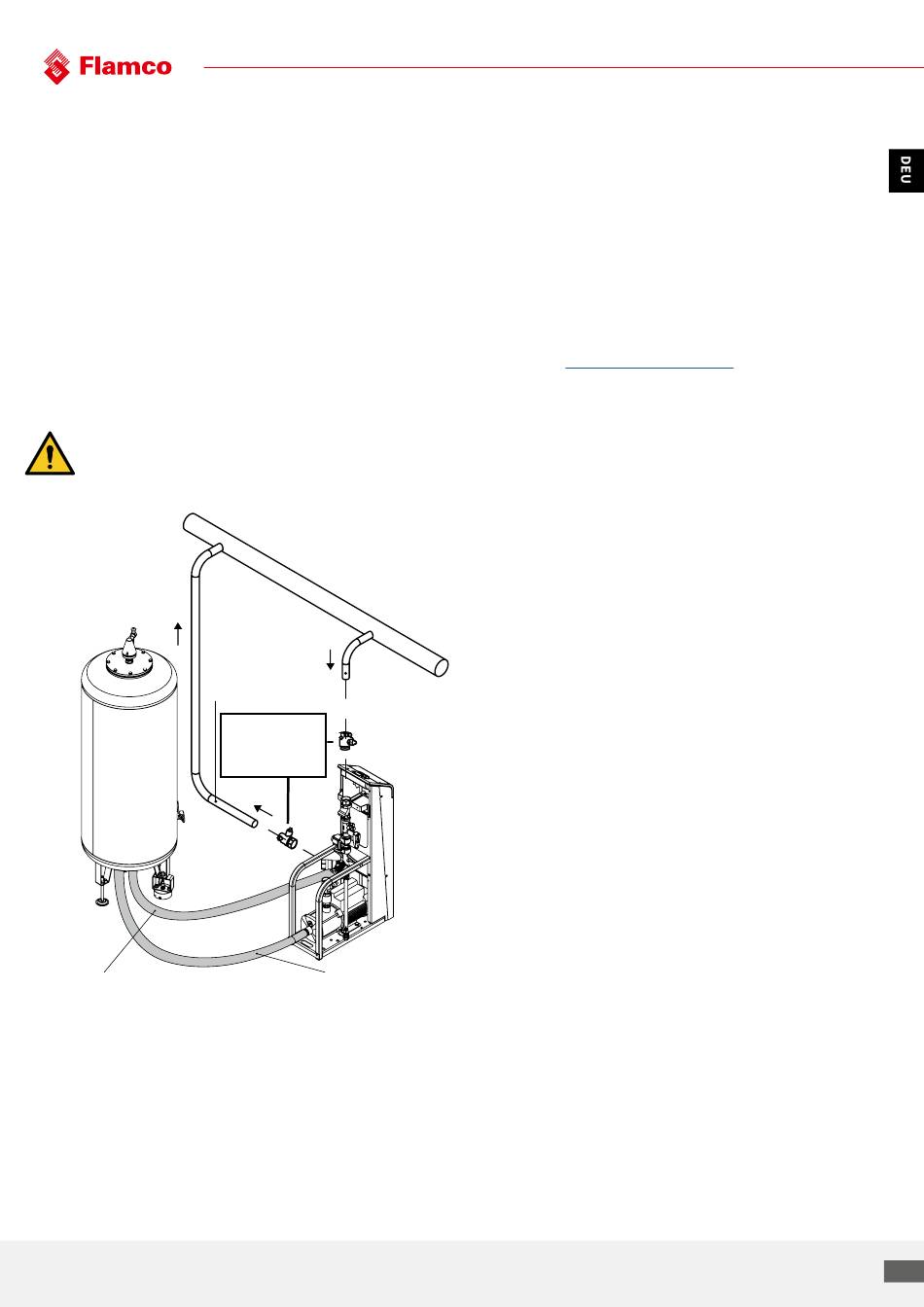

6.2 Anschluss des Gefäßes
Der Anschluss des Gefäßes wird als elektrischer oder hydraulischer Anschluss an das Pumpenmodul hergestellt.
Ein Installationsdiagramm und eine Beispielinstallation finden Sie in
Sie die folgenden Punkte, bevor Sie die Druckausdehnungsgefäße füllen und in Betrieb nehmen:
•
Installieren Sie die Anschlussbaugruppe zwischen dem Gefäß und dem Steuerungsmodul.
Vorsicht: Stellen Sie die Verbindung zwischen dem Pumpenmodul und dem Grundgefäß mit den mitgelieferten
Druckschläuchen her (Anschlussbaugruppe).
<5 m min. DN25
>5 m min. DN32
Maximale Länge = 20 m
(1x 90º Max l = 19 m)
(1x 90º Max l = 18 m)
Ventil
•
Verbinden Sie die Signalleitung über die Schnellkupplung mit dem Kapazitätssensor. Schrauben Sie diesen
Anschluss vollständig in den Verbinder (Schutzklasse IP67).
•
Öffnen Sie die Rücklaufverschraubung an der Anschlussbaugruppe zwischen dem Gefäß (Grundgefäß,
Zwischengefäß) und dem Steuermodul.
Manual Flamcomat G4 + Flamcomat Starter G4
<5 m min. DN25
>5 m min. DN32
Alle Ventile
schließen
Pumpe
"Anhang 1." auf Seite
Beachten Sie die Kennzeichnungen „Pumpe" und
„Ventil" auf den Anschlüssen und schließen Sie den
richtigen Anschluss vom Pumpenmodul (Ventil) zu der
Pumpe (Ventil) an dem Gefäßanschluss an.
Führen Sie diese Anschlüsse nicht überkreuz und
montieren Sie im Bedarfsfall den Verbindungsflansch,
um die Leitungen parallel anbringen zu können.
Verwenden Sie die mitgelieferten Flachdichtungen.
Wir behalten uns das Recht vor, das Design und die technischen Daten unserer Produkte zu ändern.
41. Bitte beachten
