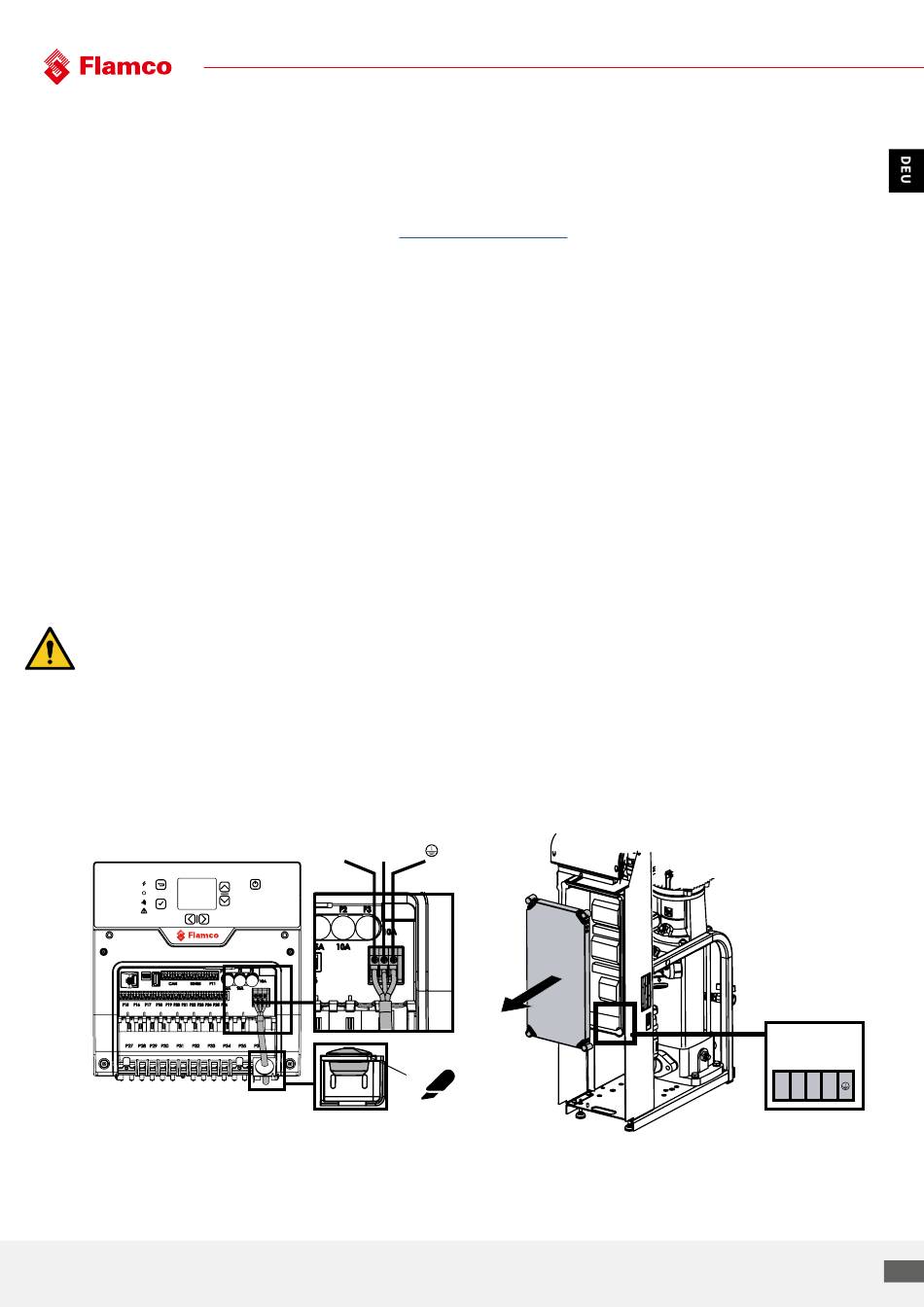

6.6 Elektroinstallation
Die Bereitstellung der Stromversorgung, der (Schutz-) Erdanschlüsse und des Leitungsschutzes muss
entsprechend den Vorschriften des verantwortlichen Energieversorgers und den anzuwendenden Normen
erfolgen. Die erforderlichen Informationen finden Sie auf dem Typenschild der Steuereinheit, in dem
Anschlussdiagramm (Kennzeichnung) und in
•
Alle elektrischen Anschlüsse sollten von einem qualifizierten und autorisierten Elektriker nach der aktuellen
Version der IET-Vorschriften hergestellt werden. Die Anlage muss geerdet werden. Es wird dringend empfohlen,
einen hochempfindlichen Differentialschalter (30 mA) (Reststromeinrichtung RCD) an der eingehenden
Stromversorgung zu installieren.
•
Bevor Sie irgendwelche Abdeckungen entfernen, vergewissern Sie sich zunächst, dass die Stromversorgung
ausreichend isoliert ist und nicht eingeschaltet werden kann.
•
Versuchen Sie nicht, die Stromversorgung wieder einzuschalten, bevor die Schutzabdeckungen korrekt
angebracht und sicher fixiert wurden.
•
Mit den spannungsfreien Kontakten des Controllers verbundene Kabel können aus einer anderen Quelle
gespeist werden und unter Spannung bleiben, nachdem die Einheit isoliert wurde. Diese müssen anderer Stelle
isoliert werden.
•
Der Benutzer oder Installateur ist für die Installation der korrekten Erdung und des Schutzes gemäß
den anzuwendenden nationalen und lokalen Normen verantwortlich. Alle Arbeiten müssen von einem
qualifizierten Elektriker ausgeführt werden.
•
Die Flamco-Anlage muss mit einem Netztrennschalter mit einem Kontaktabstand von mindestens 3 mm
verbunden werden.
•
Es wird empfohlen, den Schalter in einem Abstand von nicht mehr als 2 m zu der Anlage zu installieren.
Hinweis: Installieren Sie einen Potentialausgleich zwischen dem Erdanschluss und dem Potentialausgleichsleiter.
Der Mindestdurchmesser, die Qualität und die Art der Stromkabel sollten den vor Ort anzuwendenden
Vorschriften und Verordnungen für diese Anwendung entsprechen. Die elektrischen Steueranschlüsse müssen
am Installationsort mit der Netzstromversorgung mit der relevanten Betriebsspannung verbunden werden.
Das fertige System ermöglicht es dem Benutzer, die Konfiguration und die systemabhängigen Parameter in die
Steuereinheit einzuprogrammieren.
Schließen Sie das Stromkabel an (100 - 240 VAC ~1N PE, 50/60 Hz)
Manual Flamcomat G4 + Flamcomat Starter G4
"Anhang 3." auf Seite
L
N
Description:
Date:
Projection:
E
A3 1:5
mm
Revision:
47.
Schließen Sie das Stromkabel an (400 VAC ~3N PE, 50/60 Hz)
Wir behalten uns das Recht vor, das Design und die technischen Daten unserer Produkte zu ändern.
Netz
L1 L2 L3 N
27
