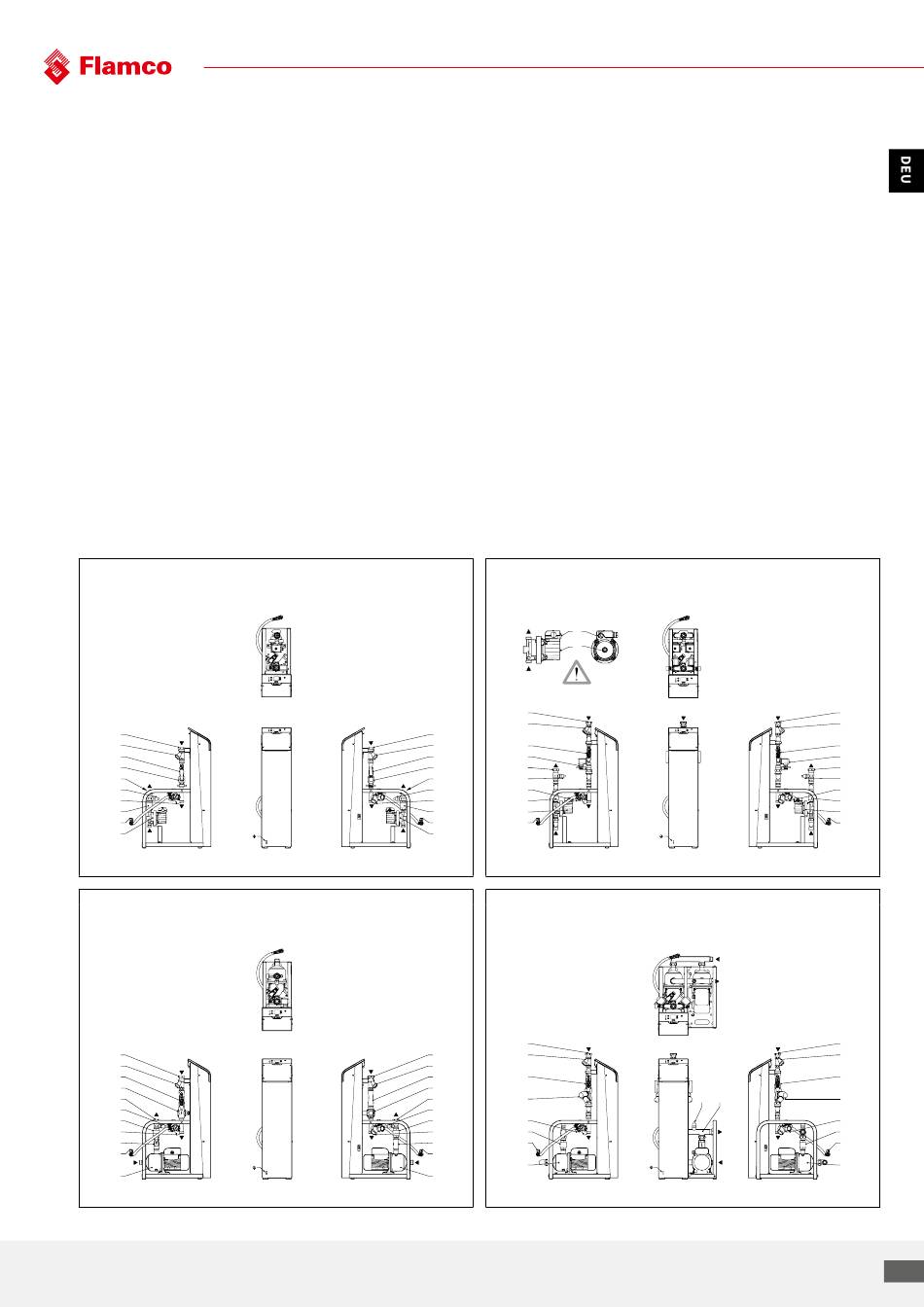

5.6 Komponententeile, Pumpenmodul
3
Pumpenmodul, Steuerungsmodul
einschließlich Typenschild
3.1
Pumpendruckleitung, Systemversorgung
(Kennzeichnung)
3.2
Drucksensor
3.3
Pumpe 1 mit manueller Entlüftung
(Sechskantschraube mit Dichtung)
3.4
Pumpe 2 mit manueller Entlüftung
(Sechskantschraube mit Dichtung)
3.5
Pumpe 1, Nassläufer, selbstansaugend
A Drehzahlwahlschalter, max. Position!
B Entlüftung (Schlitzschraube mit Dichtung)
3.6
Pumpe 2, Nassläufer, selbstansaugend
A Drehzahlwahlschalter, max. Position!
B Entlüftung (Schlitzschraube mit Dichtung)
3.7
Ventilabblaseleitung, Systementleerung
(Kennzeichnung)
3.8
Partikelfilter
MP M-2-50 (MM)
3.7
3.8
3.10
3.12
3.1
3.2
3.16
3.9
3.14
3.3
MP M-3-50 (M02)
3.7
3.8
3.10
3.12
3.1
3.2
3.9
3.16
3.23
3.14
3.3
Manual Flamcomat G4 + Flamcomat Starter G4
3.7
3.19
3.8
3.10
3.12
3.1
3.2
3.16
3.9
3.22
3.14
3.3
3.7
3.8
3.19
3.10
3.12
3.1
3.2
3.9
3.16
3.23
3.22
3.14
3.3
3.9
Rückschlagventil
3.10 Handventil 1 (Diagramm)
3.11 Handventil 2 (Diagramm)
3.12 Magnetventil, Überlaufventil Nr. 1
3.13 Magnetventil, Überlaufventil Nr. 2
3.14 Nachfüllleitung einschließlich Absperrventil
(Rücklaufverschraubung), Druckschlauch,
Magnetventil, Auffüllventil, Nr. 3, und
Rückschlagventil (optional)
3.16 Sicherheitsventil (Gefäß)
3.17 Rücklaufverschraubungs-Systemanschluss
(optional)
3.18 Automatischer Entlüfter mit Ansaugsperre
(MP,DP60-1 -50)
3.19 Steuerungseinheit, Flextronic
3.20 Ablasspumpe
3.21 Handventil 3 (Diagramm)
3.22 Frontplatte
3.23 Steuerungseinheit, Flextronic 400 V
DP M-2-50 (DM)
A
B
3.7
3.8
3.10
3.12
3.1
3.2
3.16
3.9
3.5
3.14
DP M-2-50 (D02)
3.7
3.8
3.10
3.12
3.16
3.9
3.14
3.3
Wir behalten uns das Recht vor, das Design und die technischen Daten unserer Produkte zu ändern.
3.19
3.22
3.19
3.2 3.1
3.22
3.7
3.8
3.11
3.13
3.1
3.2
3.16
3.9
3.6
3.14
3.7
3.8
3.11
3.13
3.16
3.9
3.14
3.4
