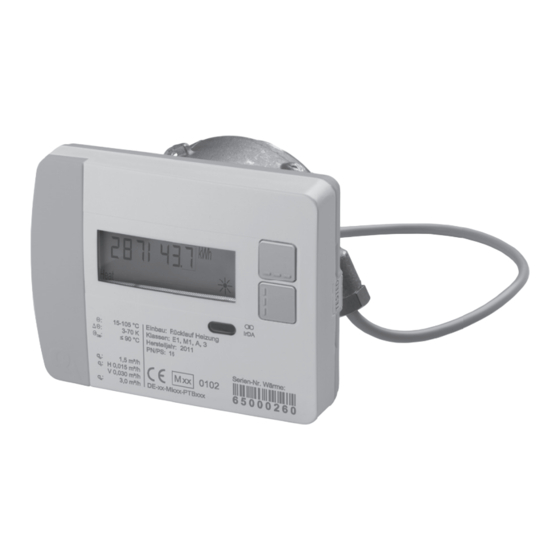

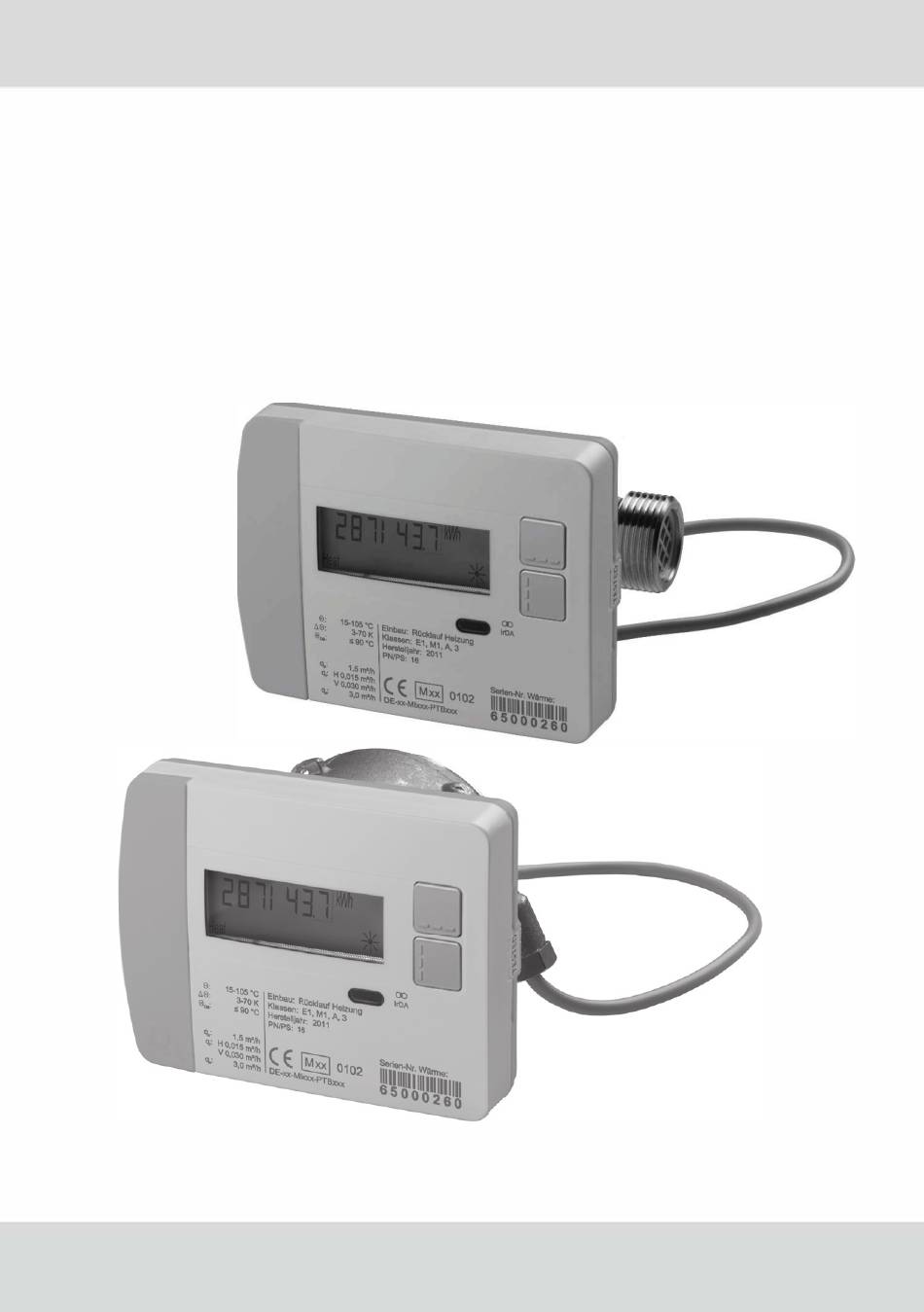

- Seite 1 Ross1Neiner Bedienungsanleitung WICHTIG! VOR GEBRAUCH SORGFÄLTIG LESEN. AUFBEWAHREN FÜR DIE GESAMTE PRODUKT-LEBENSDAUER. heatpL.us • Flamco V meibes...
-
Seite 3: Sicherheitshinweise Für Lithium-Batterien
Wichtiger Hinweis Dieses Produkt ist fachgerecht und nach den vorgegebenen Montagerichtlinien zu installieren und darf daher nur durch ausgebildetes und geschultes Fachperso- nal montiert werden! Bestimmungsgemäße Verwendung Wärmezähler dienen zur zentralen Verbrauchserfassung von Heiz- oder Kühl- energie. Je nach Ausführung sind sie zur Messung von Heizwasser oder Heiz- wasser mit Glykolzusätzen vorgesehen. -
Seite 4: Normen Und Standards
Normen und Standards Konformität siehe EU-Konformitätserklärung Schutzart IP- Schutzart IP65 nach EN 60529 Wärmezähler Europäische Messgeräterichtlinie (MID) 2004/22/EG EG-Baumusterprüfbescheinigung DE-12-MI004-PTB009/ DE-18-MI004-PTB035 Wärmezähler EN1434 Heizmediumqualität nach VDI-Richtlinie 2035 nach AGFW-Norm 510 Einfl ussgrößen Elektromagnetische Klasse Mechanische Klasse Umgebungsklasse Genauigkeitsklasse Rechenwerk Temperaturbereich Wärmezähler 10 ... -
Seite 5: Durchfl Usssensor Verschraubungszähler
Durchfl usssensor Verschraubungszähler Anschlussgrößen und Masse 0,6 m³/h 1,5 m³/h 1,5 m³/h 2,5 m³/h Länge 110 mm 80 mm 110 mm 130 mm Anschluss G ¾ B G ¾ B G ¾ B G 1 B Masse kompakt 668 g 575 g 650 g 743 g... - Seite 6 Durchfl usssensor 2“-Kapselzähler Anschlussgrößen und Masse 0,6 m³/h 1,5 m³/h 2,5 m³/h Einbaulänge des EAT 110 mm 110 mm 130 mm Rohranschluss G 3/4“ G 1“ Löt 15 mm oder Löt 18 mm Löt 22 mm Masse kompakt 605 g 605 g 607 g abnehmbar...
- Seite 7 Geräteelemente (1) LC-Display Standardmäßig ist das Display aus (Sleep Modus). Das Display kann durch Tasten- druck aktiviert werden. (2) Taste < H > (horizontal) (3) Taste < V > (vertikal) (4) IrDA-Schnittstelle (5) Schnittstellenabdeckung (6) Modul-Schnittstelle (7) Befestigungslöcher für externe optische Module (8) Benutzersicherung und Steckplätze für externe Kabelanschlüsse...
-
Seite 18: Besondere Betriebszustände
Besondere Betriebszustände Anzeige Beschreibung Maßnahmen/Hinweise • Kommunikationskredit • Wird nach Ablauf des Kreditzeitraums der Modulschnittstelle (Modul = aktueller Tag; IrDA = aktueller oder IrDA überschritten Monat) behoben. • Betriebszeit • Gerät muss getauscht werden abgelaufen • Durchfl ussrichtung • Einbau prüfen falsch (Pfeil auf Durchfl... - Seite 19 Fehlermeldungen Fehleranzeige Fehlerbeschreibung Maßnahmen/Hinweise • Hardwarefehler oder • Durchfl usssensor, Verbindungskabel beschädigte Firmware und Rechenwerk auf äußere Beschä- digung prüfen • Gerät muss ausgetauscht werden • Aufsatzmodul wurde • Das Modul besitzt Messdaten eines vorher mit einem ande- anderen Wärmezählers ren Messgerät gepaart •...
- Seite 28 Meibes System-Technik GmbH Ringstraße 18 · D-04827 Gerichshain Tel. + 49(0) 3 42 92 7 13-0 · Fax 7 13-808 Internet: www.meibes.de · E-Mail: info@meibes.com...
