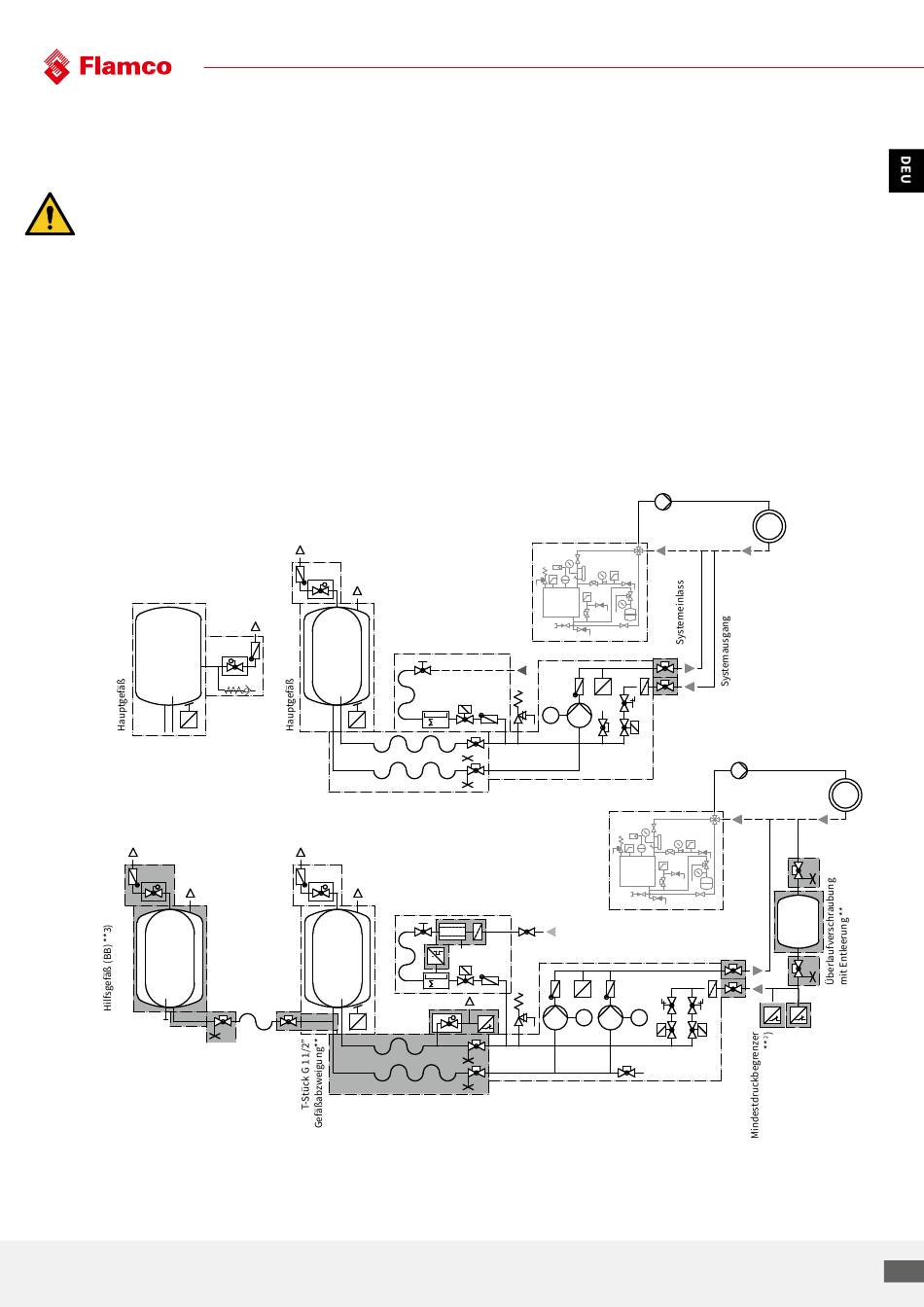

Installationsbeispiele
Abstand der Systemversorgung, Systementleerung, am Rücklaufintegrationspunkt im Bereich 0,5 ... 1 ... m.
Bitte beachten Sie: Wenn die Rücklaufleitung horizontal geführt wird, installieren Sie den Anschluss nicht von
unten, um zusätzliche Verschmutzungen zu vermeiden.
1) Für Bemessungstemperaturen > 100 °C und > 110 °C können zusätzliche Anforderungen aus europäischen
Normen gelten.
2) Nicht erforderlich nach DIN EN 12828
3) Fügen Sie zusätzliche Hilfsgefäße symmetrisch mit einer Sammelleitung (Hauptgefäß in der Mitte) unter
Berücksichtigung der Mindestabstände hinzu.
Die Abzweigleitung von dem Hauptgefäß muss flexibel sein.
Flamcomat Starter
F
E
Gefäßanschluss BB **
Überlaufverschraubung
mit Entleerung **
** Zubehör, optionales Extra
Manual Flamcomat G4 + Flamcomat Starter G4
(Nachfüll-Zulauf für
Brauchwasser)
F
E
Flexible Anschlussgruppe **
Rückflussverhinderer **
(Nachfüllzulauf für Trinkwasser)
Impulswasserzähler **
Schlauch
3)
G 1 1/2"
F
E
Sensoranschlussgruppe **
Wärmeerzeuger
T
T
P
P
E
V3
M1
m
3
Steuermodul MP
V
V3
m
3
P
E
M1
P
Wir behalten uns das Recht vor, das Design und die technischen Daten unserer Produkte zu ändern.
Zulauftemperatur <= 105 °C
(STB <= 110 °C)
Rücklauftemperatur
<= 70 °C
P
Rücklaufverschraubung **
V1
Zulauftemperatur >
105 °C
1)
Rücklauftemperatur
< 70 °C
P
T
T
P
Wärmeerzeuger
P
M2
V1
V2
Steuermodul DP
Temperatursensor **
