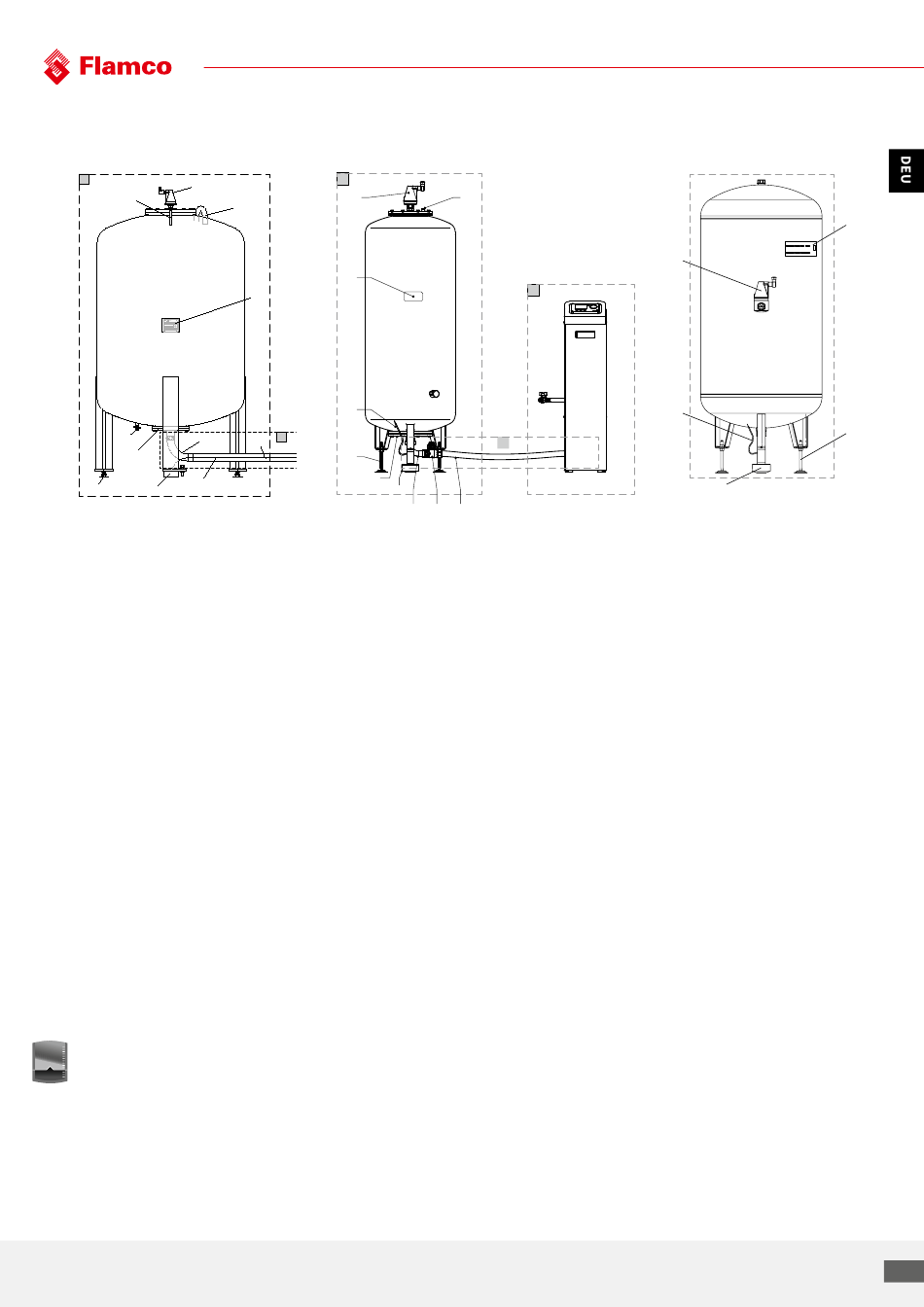

5.5 Komponententeile, Gefäße und Anschlussbaugruppe
A
1
1.2
1.4
Flamco STAG GmbH
39307 Genthin GERMANY
Type :
Typ Type N° de série : : : Année de fabrication :
Serial-No. Serien-Nr. : : Year of manufacture Herstellungsjahr : :
Nominal volume Capacité nominale : : litre litres
Nenninhalt Surpression de service admissible Permissible working overpressure : : : bar Liter
Zulässiger Betriebsüberdruck Surpression d`essai : :
Prüfüberdruck Test overpressure : : bar
Permissible working temperature min. / max. Zulässige Betriebstemperatur min. / max. Température de service mini. / maxi. admissible : : : °C
1.9
2.3
1.5
1.10
1.8
1.6
1.7
1 Standardstahlgefäß (1A/B mit eingebauter
austauschbarer Butylgummi-Membran zur
Absorption des Ausdehnungswassers unter
atmosphärischen Abscheidungsbedingungen).
1.1 Typenschild - Gefäß:
1.2 Entlüftungsventil, Schwimmerentlüftung mit
Luftansaugsperre zur Abgabe extrahierter Gase in
die Atmosphäre
* Einschl. Vakuumsicherheitsventil
1.3 Atmosphärendruckausgleichanschluss im Gefäß
(Raum zwischen der inneren Gefäßoberfläche
und der äußeren Membranoberfläche)
1.4 Hubhaken, Lastaufhängung für den Transport
1.5 Flansch, Gefäß in Verbindung mit innen
angebrachter Entgasungseinrichtung,
Schraubverbindung, Anschluss
Reihenventildruckleitung und
Pumpensaugleitung, jeweils mit Flachdichtung
(Kennzeichnung)
1.6 Verstellbare Füße.
1.7 Kapazitätssensor mit Schraub-Steckverbinder für
das Signalkabel
1.8 Signalkabel Füllstandssensor
>
1.9 Rücklaufverschraubung für Kondensatableitung
1000 Ltr
1.10 Kennzeichnungen für Pumpen- und
Ventilanschluss
Manual Flamcomat G4 + Flamcomat Starter G4
B
1
1.2
1.3
1.1
1.1
3
1.8
2
2.2 2.1
1.6
1.5, 1.10
1.7
2.3
1.3
3
2
2.1 2.2
2 Anschlussbaugruppe, vorinstalliert
einschließlich Flachdichtung
2.1 Selbstentleerende Rücklaufverschraubung
(Gefäß) mit Flachdichtung, Steuerungseinheit-
Anschluss
2.2 Druck-/Saugschlauch
2.3 Rohrbogen, Flachdichtung, Gefäßverbinder
(DN32: 400 - 1000 Liter, DN40: 1200 - 1600 Liter.)
Wir behalten uns das Recht vor, das Design und die technischen Daten unserer Produkte zu ändern.
C (Flamcomat Starter)
1.2
1.8
1.7
1.1
1.6
