8.2 Hydraulischer Anschluss
•
Zuerst ist die Zulaufleitung (A) ausreichend zu spülen.
•
Die Absperrhähne der Nachspeisung sind zunächst geschlossen zu halten und in die
entsprechenden Leitungen einzudichten.
•
Die Mindestnennweite der Versorgungs- und Systemanschlussleitung darf DN 15 nicht
unterschreiten. (Rohrinnengewinde Rp ½" an den Absperrhähnen)
•
Vorzugsweise ist die Nachspeisung systemseitig in den Anlagenrücklauf (nahe der
Ausdehnungsleitung) bzw. in die Ausdehnungsleitung der Druckhalteeinrichtung einzubinden
bzw. an den Aggregateanschluss der Druckhalteeinrichtung. (s. Installationsbeispiele)
•
Beim Einsatz von MVE1 sind die Leitungslängen abhängig von der Nennweite entsprechend
Hinweis unter Installationsbeispiele nicht zu überschreiten!
•
Nachdem der beiliegende Abflusstrichter des System-trenners (betrifft NFE1.x) aufgesteckt
worden ist, wird die Abflussleitung (HT-Rohr DN40) in Strömungsrichtung zum Abfluss oder
Wassersamler bauseitig erstellt. Siehe auch 8.1 Aufstellung / Befestigung, Montagevarianten.
•
Sollte kein Filter vor dem Nachspeisemodul in der Zulaufleitung (A) vorhanden sein und sind
Partikel im Medium mit Korngrößen größer von 0,2 mm nicht auszuschließen, muss bauseitig ein
entsprechender Schmutzfänger eingebaut werden!
8.3 Elektrischer Anschluss
Die Elektroinstallation darf nur durch Fachpersonal unter Beachtung der gültigen und zutreffenden
Vorschriften erfolgen. Vor Arbeiten an der Elektroinstallation ist diese spannungsfrei zu machen. Der
Klemmplan ist zu berücksichtigen.
MVE1:
Die Geräteeinheit ist werkseitig vorverdrahtet. Magnetventil und Drucksensor sind bereits an die
Steuerung (SCU) angeschlossen. Siehe dazu auch Aufkleber im Klemmbrettdeckel der SCU und den
Anhang dieser Anleitung.

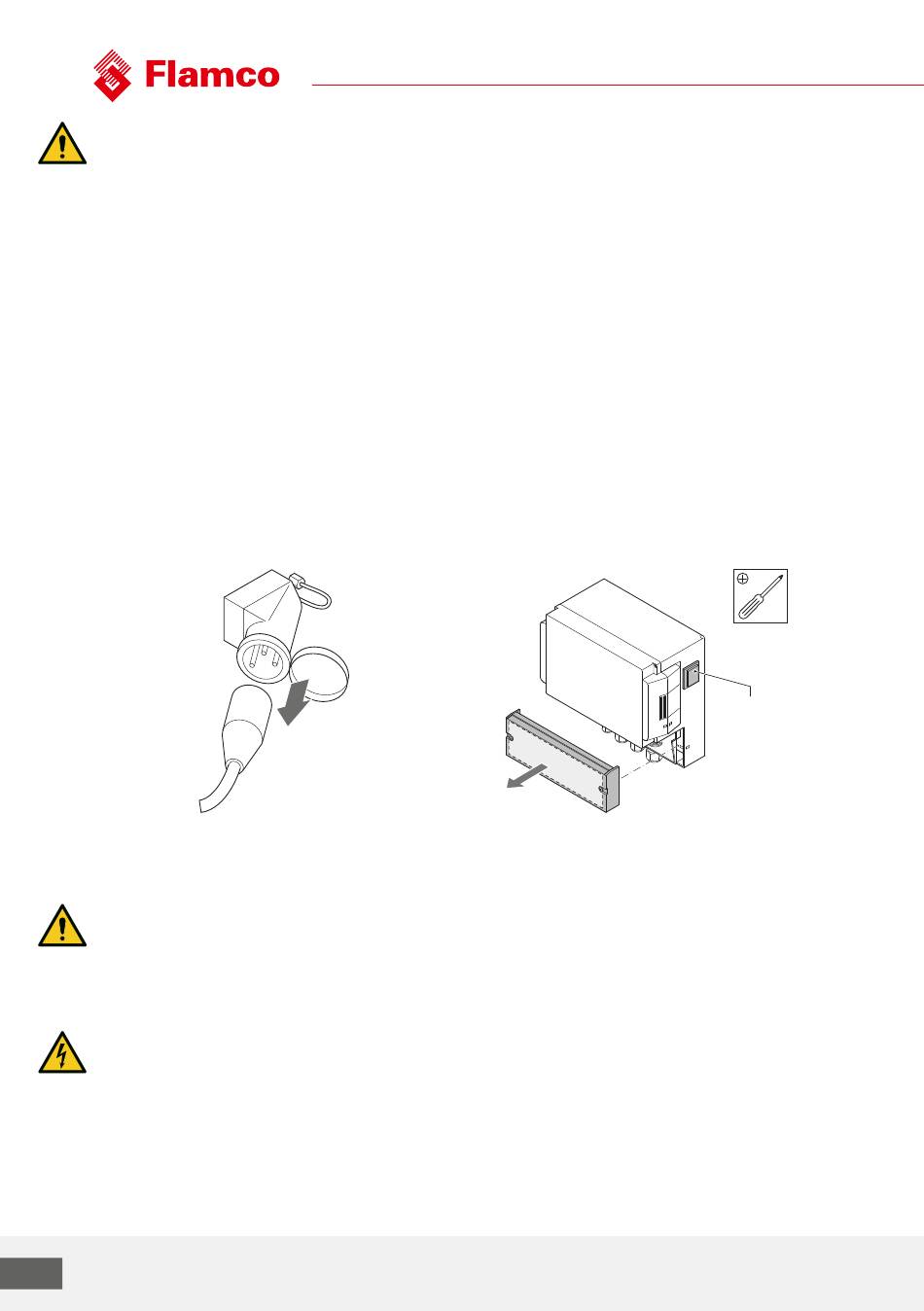

Netzanschluss:
Der Netzschalter der Steuerung trennt Phase und Nulleiter vom Netz (zweipolige Abschaltung).
Daher darf die Steuerung bauseits an das Stromnetz 230V 50 Hz angeschlossen werden. Es wird
vorgeschrieben, eine Netztrennvorrichtung bauseits zu installieren! z.B. CEE-Stecker/Dose.
