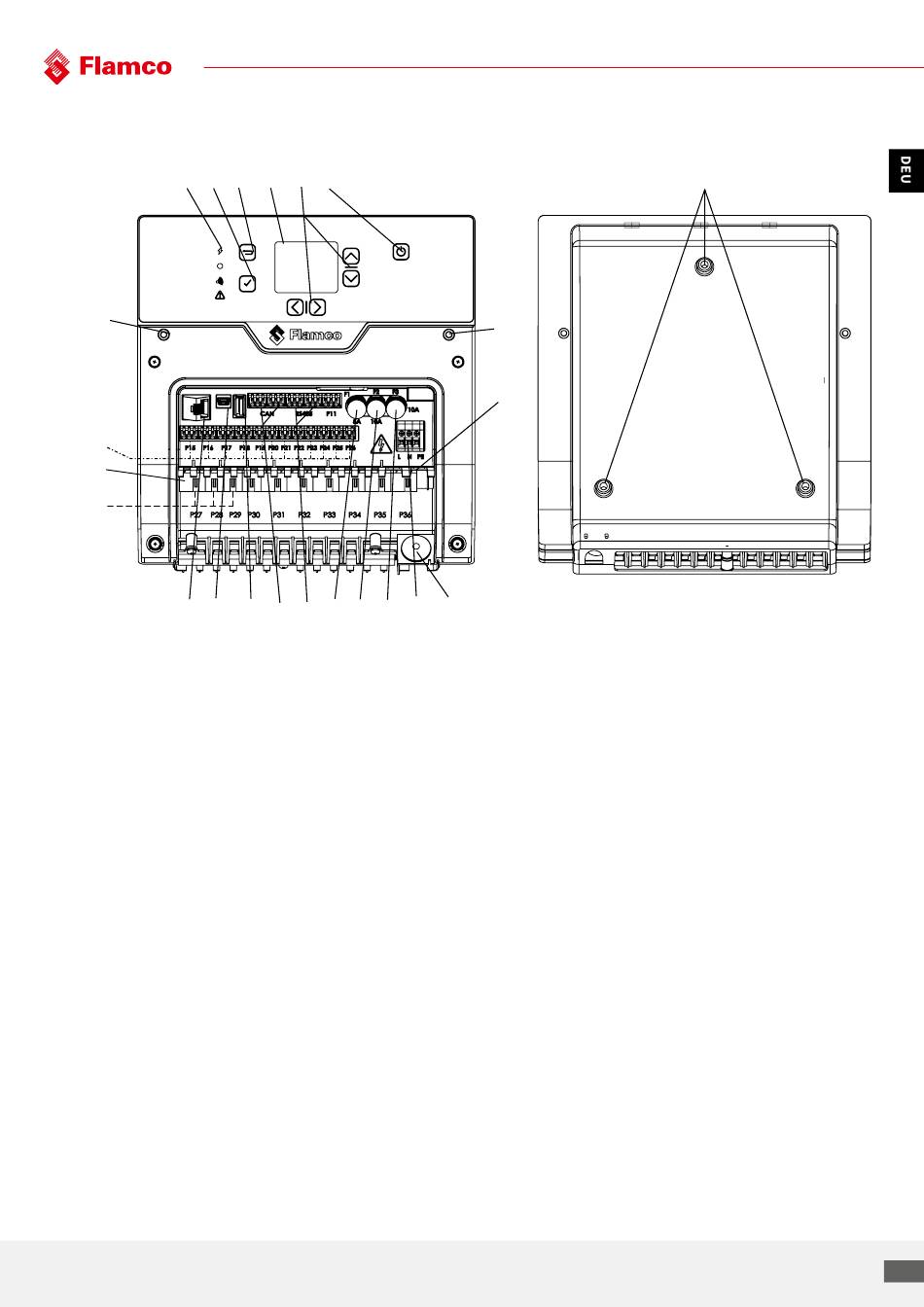

5.7 Steuerungseinheit

1 2
20
19
17
18
7 8
1 LED-Anzeigeleuchten
- LED, gelb ein: Flextronic ist eingeschaltet.
- LED, grün ein: Keine Fehler, Automat funktioniert
korrekt
- LED, blau ein: Bluetooth aktiv
- LED, rot ein: Ein Fehler ist aufgetreten.
2 Bestätigungstaste
3 Rücktaste
4 Vollfarbmonitor
5 Navigationstasten
6 EIN/AUS-Taste
7 Ethernet-Verbinder
8 Micro-USB
Manual Flamcomat G4 + Flamcomat Starter G4
3 4 5 6
9 10 11 12 13 14
20
17
15 16
9 USB
10 CANbus-Anschluss
11 RS485-Anschluss
12 F1, Sicherung eins (1) 5x20, 5 A
13 F2, Sicherung zwei (2) 5x20, 10 A
14 F3, Sicherung drei (3) 5x20, 10 A
15 NETZ-Anschluss (L, N, PE)
16 NETZ-Kabeldurchführung
17 Relaisausgänge
18 Potentialfreie Ausgänge
19 Sensor- und Schaltereingänge/-ausgänge
20 Montagebohrungen (Flamcomaten, Vacumaten)
21 Montagebohrungen (ENA, MKU/C)
