Fronius TransTig 2200 Bedienungsanleitung Seite 121

WICHTIG! Die Einstellwerte für die Parameter „Nachstr. Imin" und „Nachstr. Imax" wer-
den addiert. Befinden sich z.B. beide Parameter auf Maximum (25 s / 40 s), dauert die
Gas-Nachströmzeit
- 25 s bei minimalem Schweißstrom
- 65 s bei maximalem Schweißstrom
- 37,5 s, wenn der Schweißstrom z.B. genau die Hälfte des Maximums beträgt.
Bei Einstellung Aut erfolgt die Berechnung der Gas-Nachströmzeit automatisch. Das
eingestellte Verfahren AC Schweißen oder DC Schweißen wird dabei berücksichtigt.
t
G-H
(1)
G-L
(2)
I
min

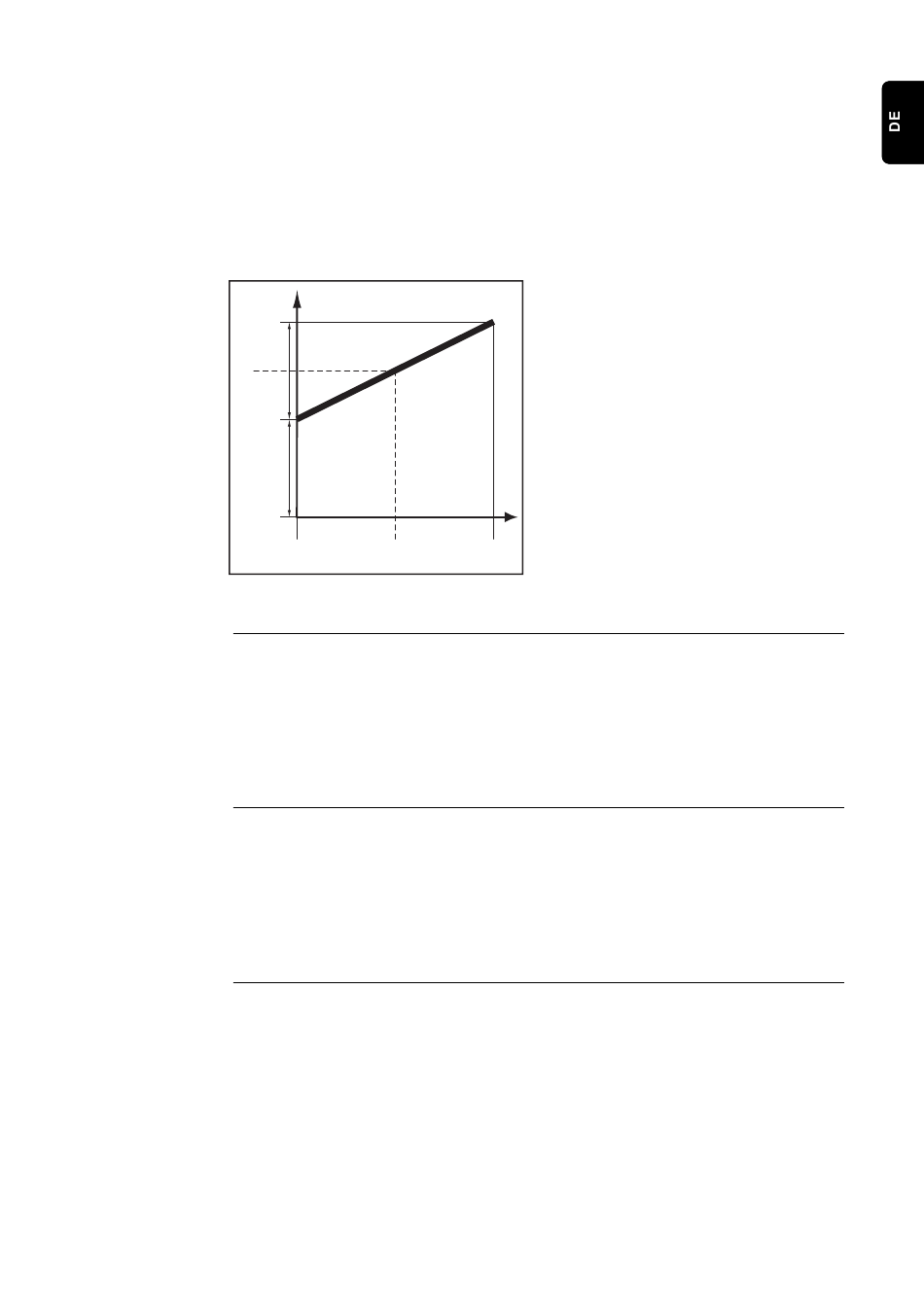

Gas-Nachströmzeit in Abhängigkeit des Schweißstromes
Gasmenge
Sollwert für die Schutzgas-Strömung (nur bei Option „Digital Gas Control")
Einheit l/min
Einstellbereich OFF / 5,0 - max.
Werkseinstellung 15
WICHTIG! Nähere Erklärungen zum Parameter „Gasmenge" entnehmen Sie der
Bedienungsanleitung "Digital Gas Control".
Gaskorrektur
(nur bei Option "Digital Gas Control")
Einheit -
Einstellbereich AUT / 1,0 - 10,0
Werkseinstellung AUT
WICHTIG! Nähere Erklärungen zum Parameter „Gaskorrektur" entnehmen Sie der
Bedienungsanleitung "Digital Gas Control".
Legende:
(1).... momentane Gas-Nachströmzeit
(2).... momentaner Schweißstrom
G-H.... Nachstr. Imax
G-L .... Nachstr. Imin
I
I
max
cfh
OFF / 10.71 - max.
32.14
121
