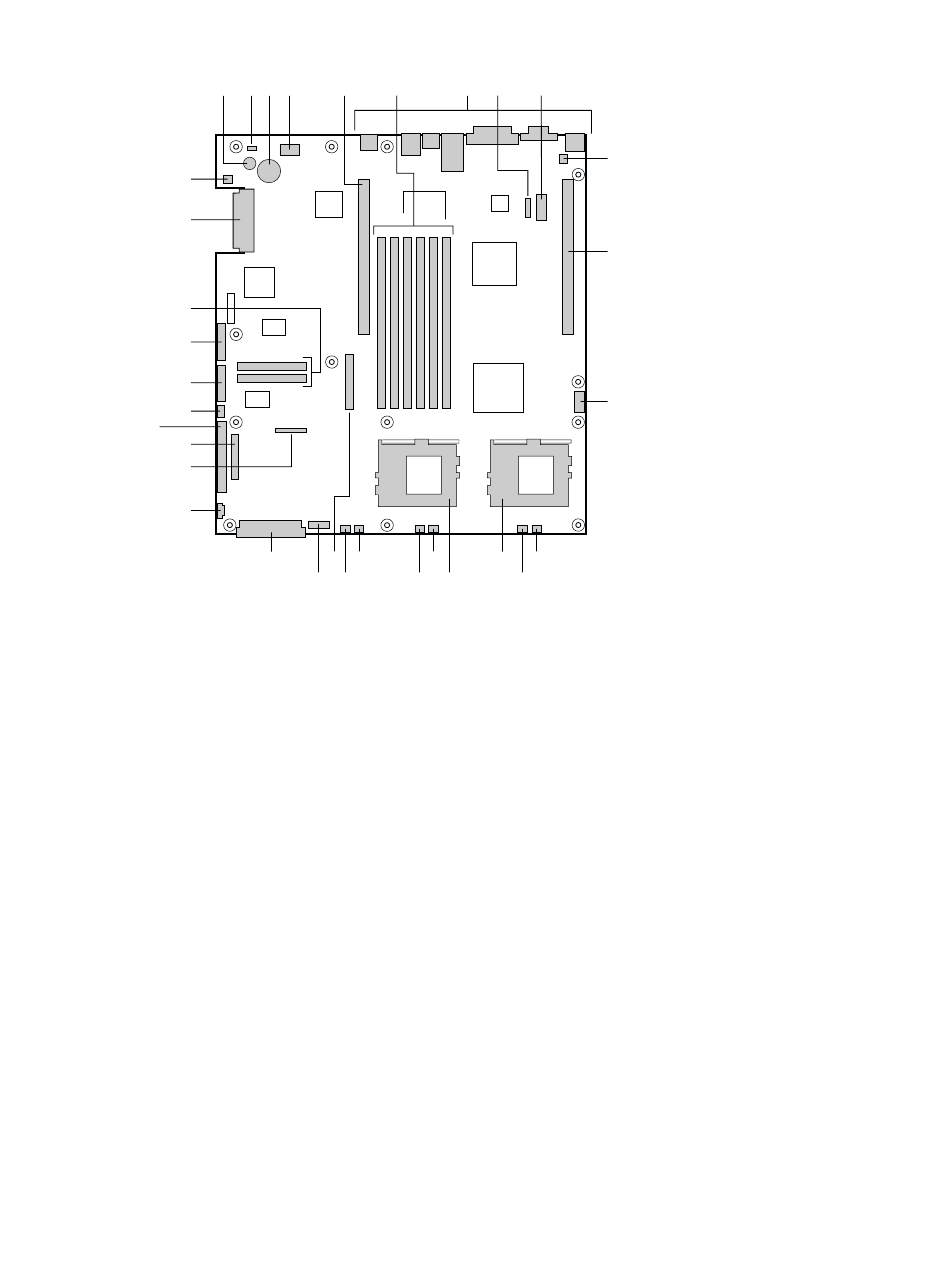

Komponenten der Serverplatine
A
B
C D
GG
FF
EE
DD
CC
BB
AA
Z
Y
X
W
A.
Lautsprecher
B.
ID-LED
C.
Batterie
D.
Diagnose-LEDs (POST-Code)
E.
66-MHz-/64-Bit-PCI-Adaptersteck-
platz (volle Bauhöhe)
F.
DIMM-Steckplätze
G.
E/A-Anschlüsse
H.
ICMB-Anschluß
I.
Serieller COM 1-Anschluß
J.
Gehäuseschutzanschluß
K.
66-MHz-/64-Bit-PCI-
Adaptersteckplatz (Niederprofil)
L.
USB 3- und 4-Anschluß
M.
Systemlüfteranschluß 3
N.
Lüfteranschluß für CPU 2
O.
Sekundärer Prozessor-Sockel
P.
Primärer Prozessor-Sockel
Q.
Systemlüfteranschluß 2
Intel Serverplatine SCB2 Kurzanleitung
F
H
E
G
U
S
Q
V
T
R
P
R.
Lüfteranschluß für CPU 1
S.
Systemlüfteranschluß 1
T.
Anschluß für zusätzlichen Lüfter
U.
Diskettenlaufwerkanschluß
V.
Lüftermodulanschluß
W. Hauptstromstecker
X.
Zusätzlicher Signalanschluß
Y.
Diskettenlaufwerk-/FP-/
IDE-Anschluß
Z.
Alternativer Anschluß an der
Frontplatte
AA. ATA/IDE-Anschluß
BB. IPMB-Anschluß
CC. SSI-Anschluß an der Frontplatte
DD. Steckbrückenblock zur
Konfiguration
EE. ATA-100-Anschlüsse
(nur ATA-Version)
FF. SCSI-Anschluß
(nur SCSI-Version)
GG. Festplatten-LED-Anschluß
I
J
K
L
O
M
N
