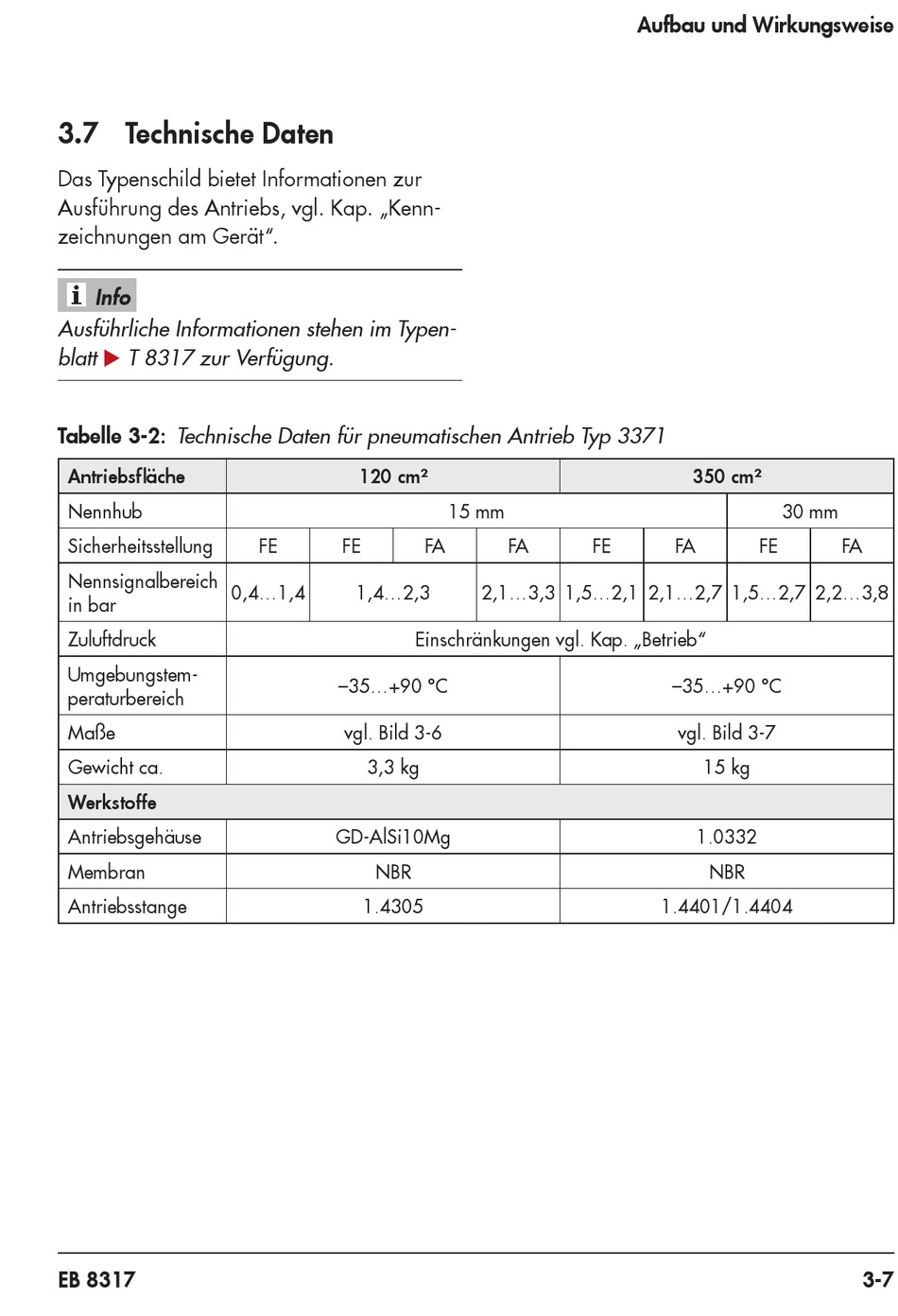

3.7 Technische Daten

Das Typenschild bietet Informationen zur
Ausführung des Antriebs, vgl. Kap. „Kenn-
zeichnungen am Gerät".
Info
Ausführliche Informationen stehen im Typen-
blatt u T 8317 zur Verfügung.
Tabelle 3-2: Technische Daten für pneumatischen Antrieb Typ 3371
Antriebsfläche
Nennhub
Sicherheitsstellung
Nennsignalbereich
in bar
Zuluftdruck
Umgebungstem-
peraturbereich
Maße
Gewicht ca.
Werkstoffe
Antriebsgehäuse
Membran
Antriebsstange
EB 8317
120 cm²
FE FE
0,4...1,4 1,4...2,3
–35...+90 °C
vgl. Bild 3-6
3,3 kg
GD-AlSi10Mg
NBR
1.4305
15 mm
FA FA
2,1...3,3 1,5...2,1 2,1...2,7 1,5...2,7 2,2...3,8
Einschränkungen vgl. Kap. „Betrieb"
Aufbau und Wirkungsweise
350 cm²
FE FA FE
–35...+90 °C
vgl. Bild 3-7
15 kg
1.0332
NBR
1.4401/1.4404
30 mm
FA
