A33/A51
2

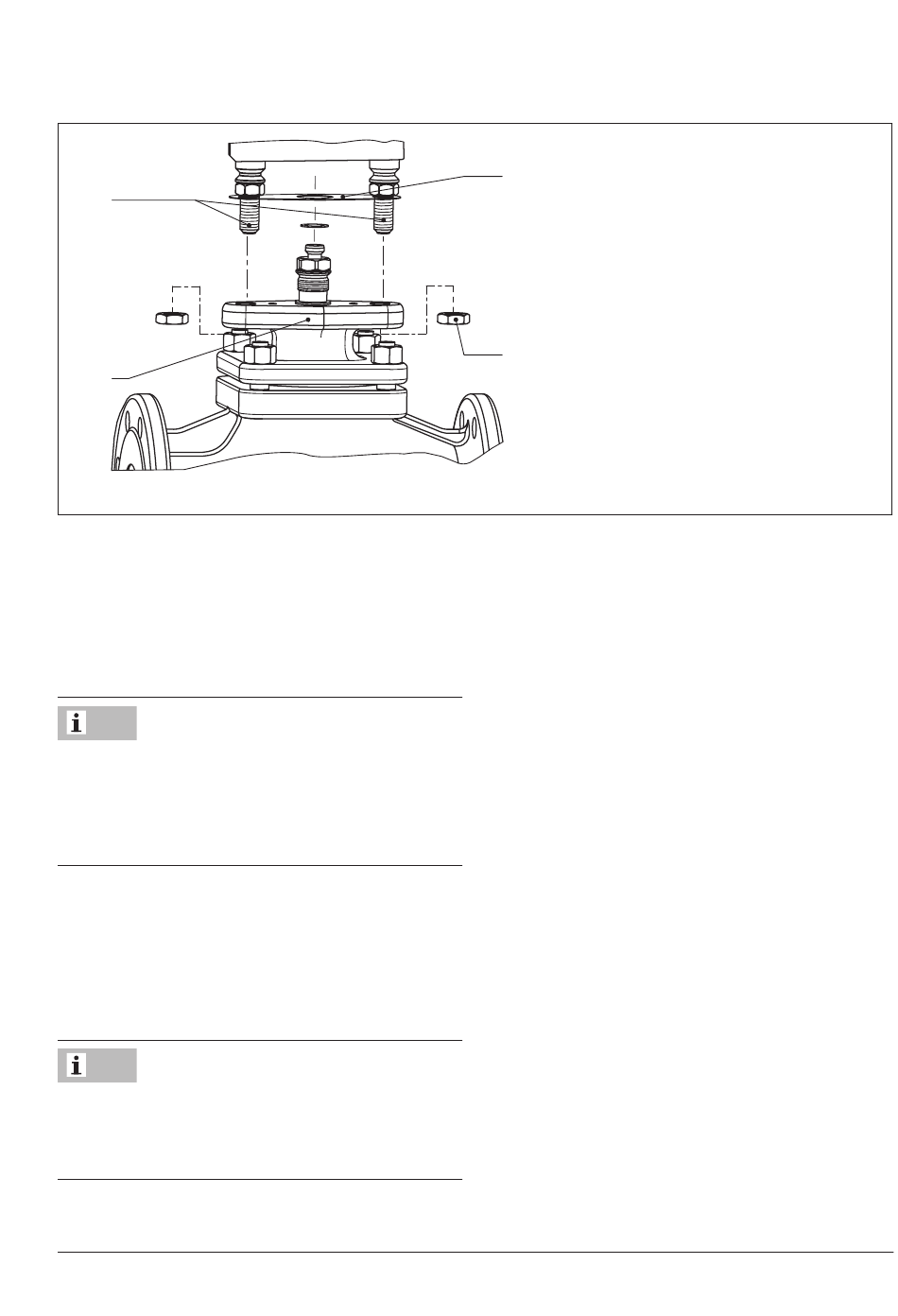

Bild 5-4: Säulenmontage (Form C) 350 cm²
5.3 Anbauart ändern
Bei Antrieben mit 120 cm² Antriebsfläche
kann die Anbauart je nach Ausführung
nachträglich verändert werden.
Info
Die Tabelle im Abschnitt „Anbauarten" im
Kap. „Aufbau und Wirkungsweise" liefert ei-
ne Übersicht über die möglichen Anbauar-
ten (Form B und Form C).
5.3.1 Ändern der Anbauart zu
Säulenmontage (Form B
zu Form C)
Info
Für die Säulenmontage werden zwei Buch-
sen (A12) zur Anpassung an den Säulen-
durchmesser benötigt.
EB 8317
A60
2
A33/A51 Säule
A54
A60
A54
1. Kupplungsschellen entfernen.
2. Zentralmutter (98) abschrauben.
3. Antrieb vom Ventiloberteil (2) abheben.
4. Säulenmuttern (A72) lösen.
5. Traverse (A17) entfernen.
6. Buchsen (A12) auf die Säulengewinde
schrauben.
7. Säulen (A11) mit den aufgeschraubten
Buchsen (A12) auf Ventiloberteil (2) set-
zen. Säulenmuttern (A72) auf die Buch-
sen (A12) setzen und abwechselnd an-
ziehen. Anzugsmomente beachten.
8. Wirkrichtung FA: Kupplungsschellen an-
setzen und fest verschrauben. Anzugs-
momente beachten.
Wirkrichtung FE: Obere Membrankam-
mer mit Druck beaufschlagen, bis die
Antriebsstange die Kegelstange berührt.
Kupplungsschellen ansetzen und fest ver-
schrauben. Anzugsmomente beachten.
Montage
Ventiloberteil
Säulenmutter
Fixierblech
5-5
