Instandhaltung und Umrüstung
Anbau mit Traverse
A26
A10
A18
•
A14
A13
A3
•
A30
A11
A1 Entlüftung
A2 unterer Deckel
A3 Antriebsstange
A10 Feder
A11 Säule
A12 Buchse
A13 Membranteller
A14 Membranteller

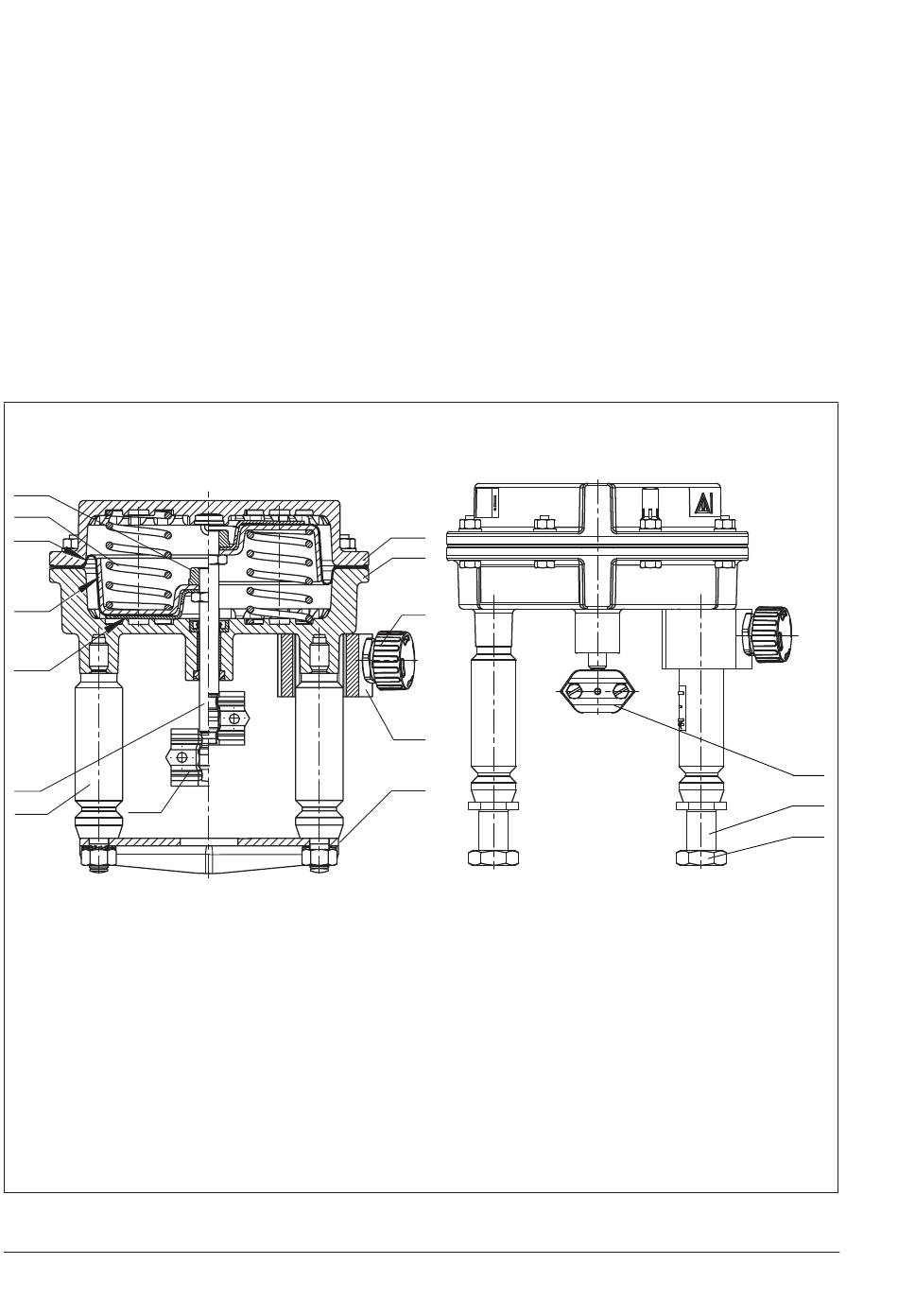

Bild 9-1: Aufbau und Wirkungsweise Antrieb Typ 3371 mit 120 cm² Antriebsfläche
9-6
•
•
•
•
Anbau ohne Traverse
A16
A2
•
•
A1
•
•
A35
A17
A16 oberer Deckel
A17 Traverse
A18 Membran
A26 Bundmutter
A30/
Kupplungsschellen
A31
A35 pneumatischer Anschluss
A72 Säulenmutter
•
•
•
EB 8317
A31
A12
A72
