6.3 Handverstellung

Der pneumatische Antrieb Typ 3371 mit
120 cm² Antriebsfläche kann mit einer
Handverstellung ausgestattet werden. Die
Antriebsstange lässt sich über eine Spindel
bewegen. Der Antriebshub wird gegen die
Federkraft verstellt (vgl. Bild 6-3).
Beim Drehen des Handrads bewegt sich der
Stift (A65) im Langloch der Hülse (A66) je
nach Drehrichtung nach oben oder unten.
Dadurch fährt die Spindel (A62) entweder
ein oder aus.
A60 Antriebsoberteil
A62 Spindel
A63/64 Gerätedeckel
A65 Stift
A66 Hülse
A68 Sicherungsscheibe
Punktmarkierung
waagerechte Mar-
kierung Gehäuse

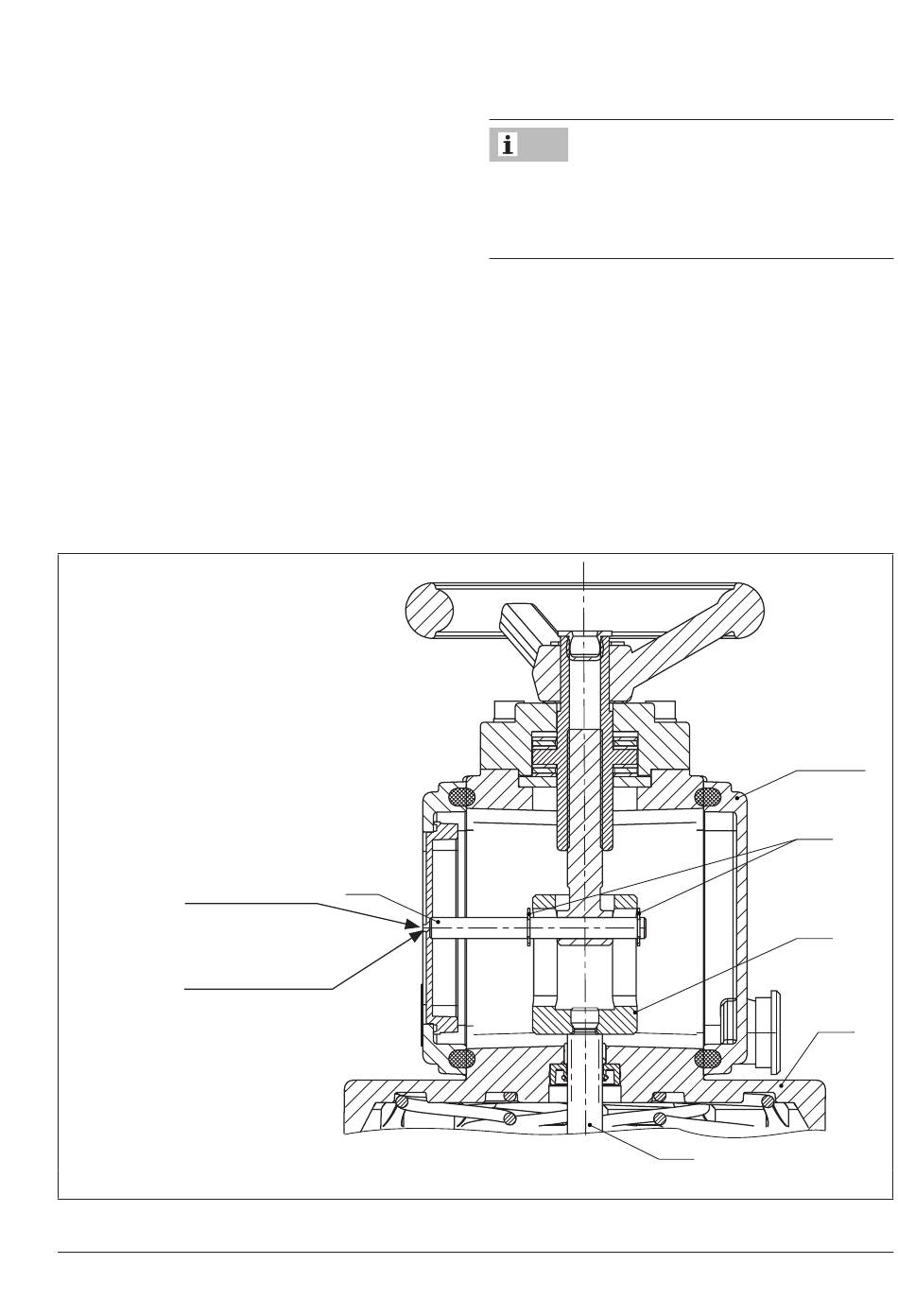

Bild 6-3: Handverstellung bei Ausführung mit 120 cm² Antriebsfläche
EB 8317
Für die nachträgliche Ausstattung eines An-
triebs mit einer Handverstellung After Sales
Service kontaktieren.
6.3.1
1. Handrad gegen den Uhrzeigersinn dre-
A65
Info
Handrad bedienen bei
Wirkrichtung FA
hen. Die Antriebsstange fährt in den An-
trieb ein, sodass ein angeschlossenes
Durchgangsventil geöffnet wird.
A62
Inbetriebnahme
A63/64
A68
A66
A60
6-5
