Montage

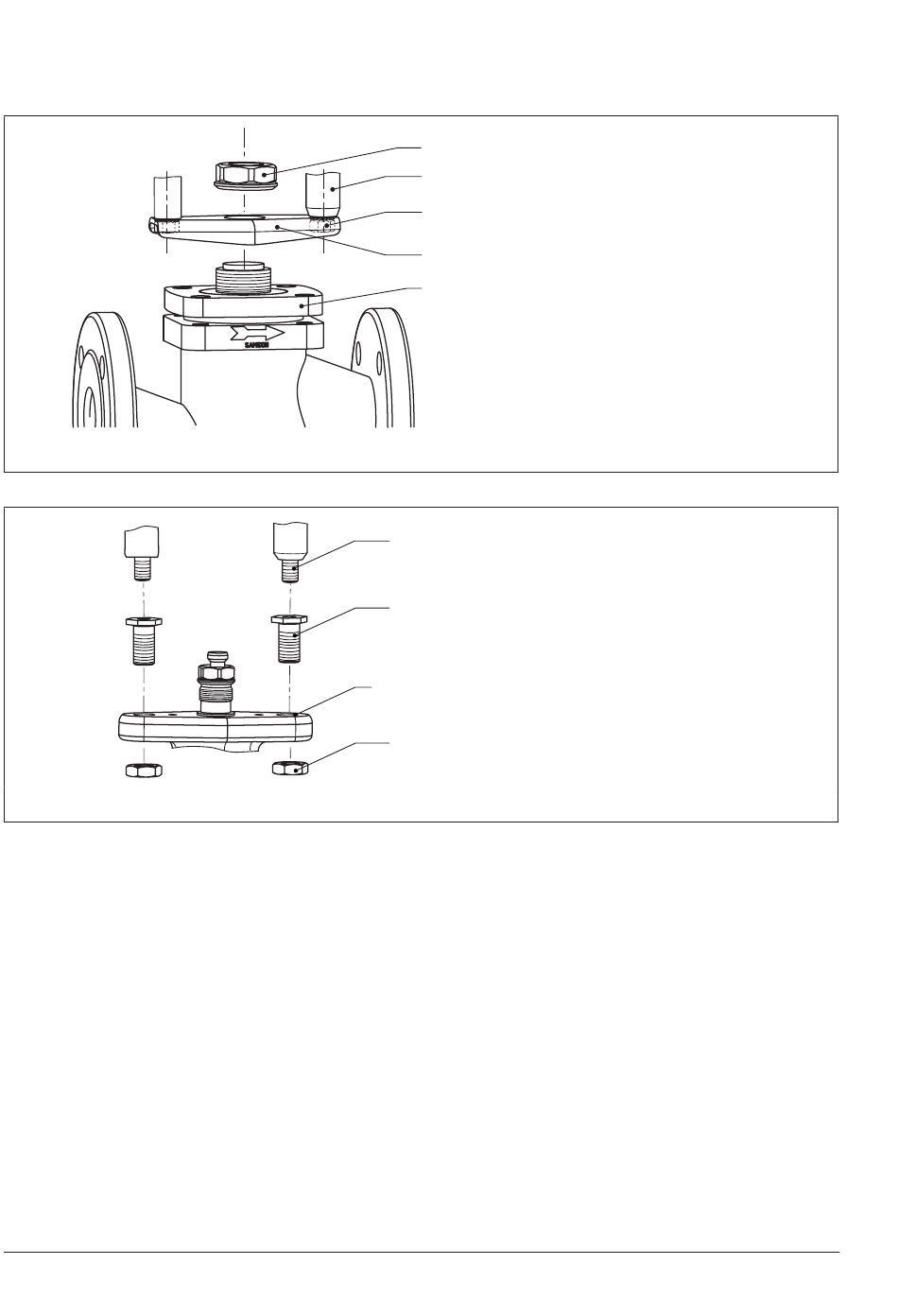

Bild 5-2: Montage mit Traverse (Form B)
Bild 5-3: Säulenmontage (Form C) 120 cm²
b) Antriebsfläche 350 cm²
Säulenmontage (Form C, vgl. Bild 5-4)
1. Am Antrieb Kupplungsschellen entfernen.
2. Säulenmuttern (A54) von den Säulen
(A33, A51) abschrauben. Fixierblech
(A60) an den Säulen lassen.
3. Antrieb mit den Säulenenden auf das
Ventiloberteil (2) setzen.
4. Säulenmuttern (A54) abwechselnd an-
ziehen. Sicherstellen, dass die Säulen am
5-4
98
A11
A72
2
A17
98
A11
2
A17
A72
A11
A12
2
A11
A12
2
A72
A72
unteren Deckel nicht verdreht werden.
Anzugsmomente beachten.
5. Wirkrichtung FA: Kupplungsschellen an-
setzen und fest verschrauben. Anzugs-
momente beachten.
Wirkrichtung FE: Obere Membrankam-
mer mit Druck beaufschlagen, bis die
Antriebsstange die Kegelstange berührt.
Kupplungsschellen ansetzen und fest ver-
schrauben. Anzugsmomente beachten.
Ventiloberteil
Zentralmutter
Säule
Traverse
Säulenmutter
Ventiloberteil
Säule
Buchse
Säulenmutter
EB 8317
