Inbetriebnahme
Bei halbem Ventilhub ergibt sich ein Arbeits-
bereich von 1,4 bis 1,85 bar.

6.2 Hubbegrenzung

Der pneumatische Antrieb Typ 3371 mit
120 cm² Antriebsfläche kann mit einer Hub-
begrenzung ausgestattet werden. Damit wer-
den der Minimalhub und der Maximalhub
begrenzt. Beide Einstellungen sind kombi-
nierbar.
6.2.1 Begrenzung nach unten
(Minimalhub)
1. Kontermutter (A76) lösen und Haube
(A75) abschrauben.
2. Kontermuttern (A79) lösen.
3. Antrieb in die Minimalhub-Position fah-
ren.
4. Untere Mutter (A79) auf Anschlag
schrauben und mit oberer Mutter (A79)
kontern.

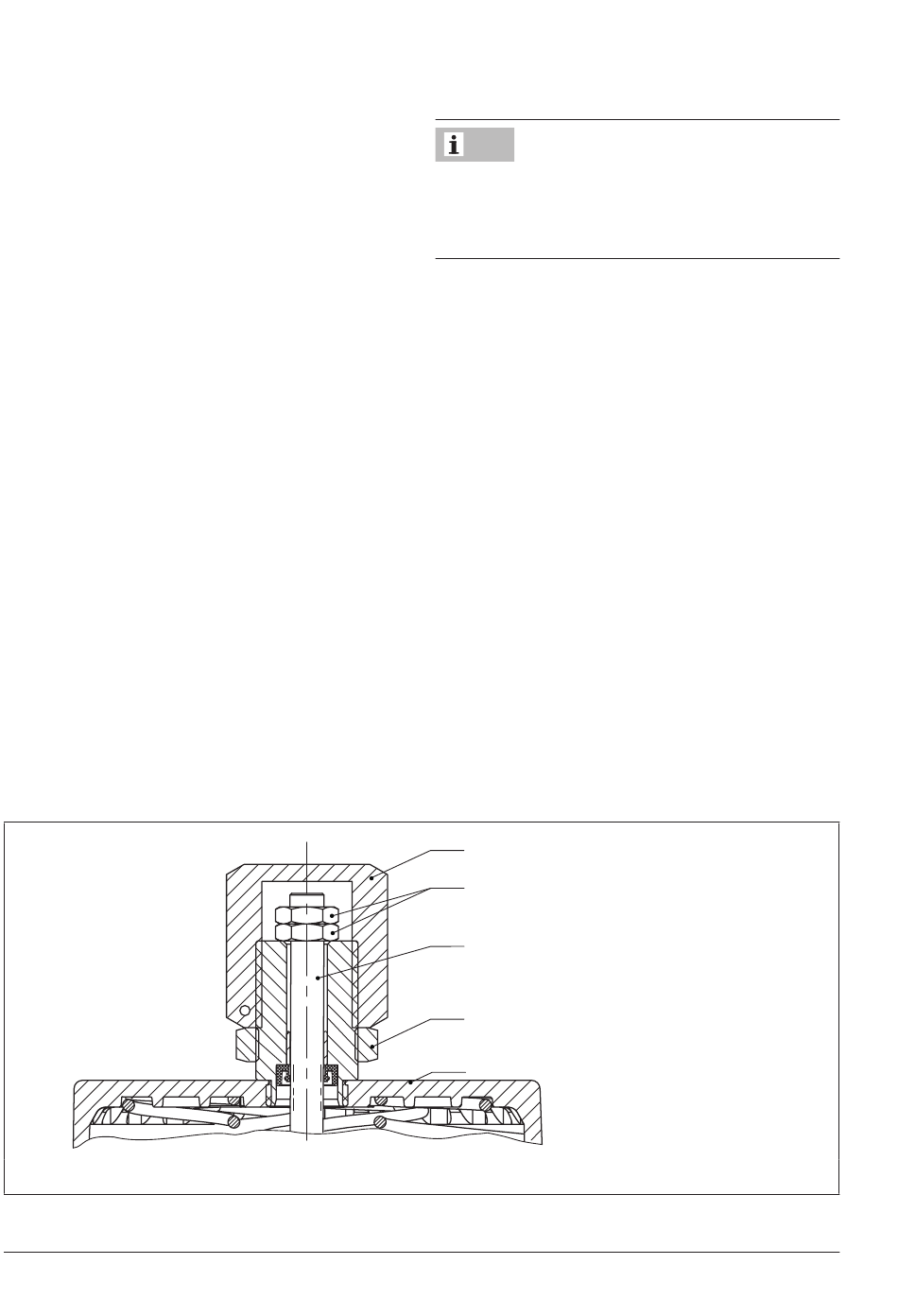

Bild 6-2: Hubbegrenzung bei Ausführung mit 120 cm²
6-4
Info
Falls der Minimalhub nicht begrenzt werden
soll, Kontermuttern (A79) bis zum Ende der
Spindel (A73) schrauben und dort kontern.
5. Haube (A75) aufschrauben und mit Kon-
termutter (A76) festziehen.
6.2.2 Begrenzung nach oben
(Maximalhub)
1. Kontermutter (A76) lösen.
2. Haube (A75) abschrauben.
3. Antrieb in die gwünschte Maximal-
hub-Position fahren.
4. Haube (A75) bis zu spürbarem Anschlag
aufschrauben und mit Kontermutter
(A76) festziehen.
A75
A79
A73 Spindel
A73
A75 Haube
A76 Kontermutter
A76
A77 Deckel, oben
A79 Kontermuttern
A77
