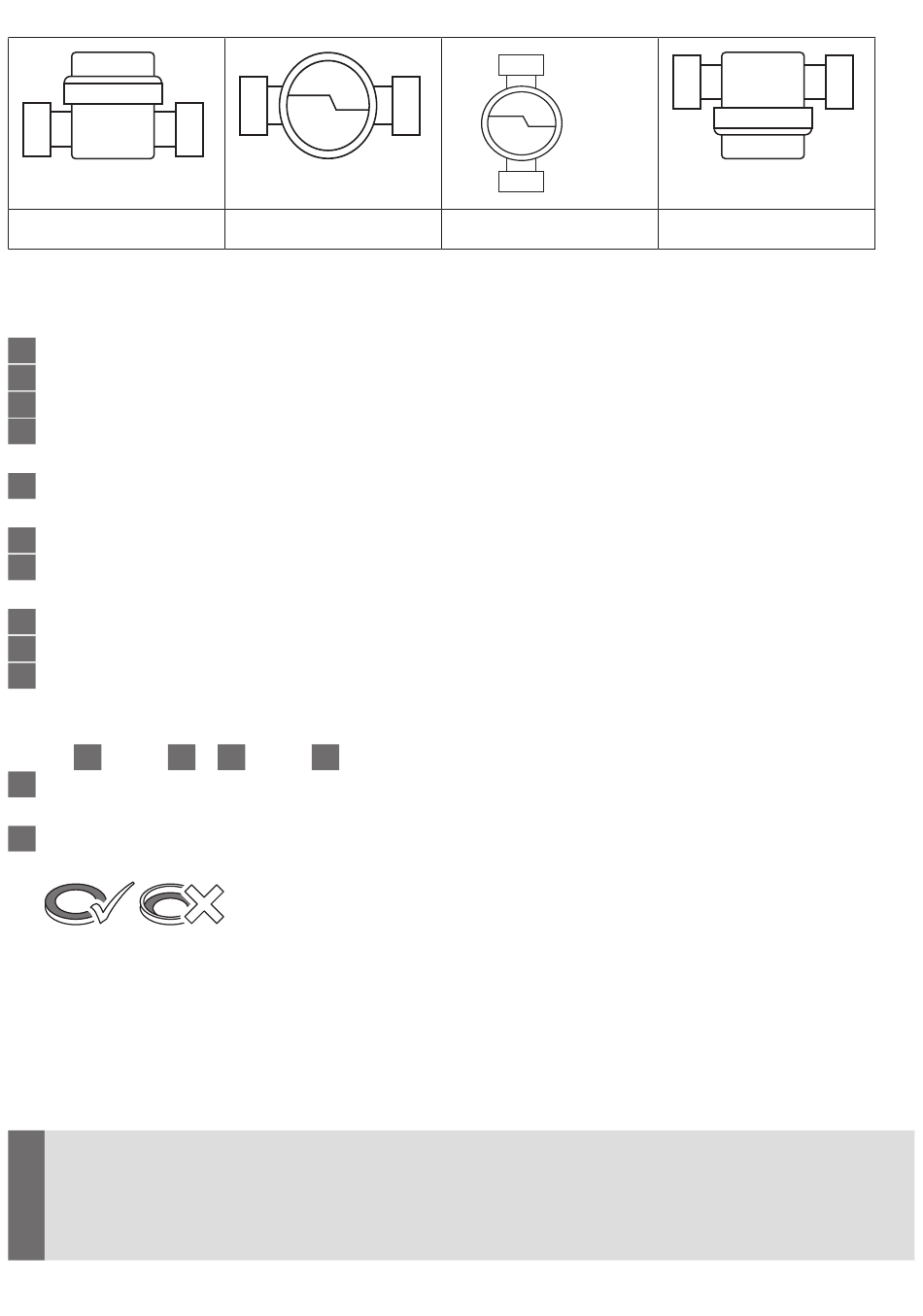

Posiciones de montaje permitidas
TE1, IST
Representación de ejemplo
Geometría de montaje de TE1:
1
Enjuague a fondo la tubería.
2
Cierre las válvulas de cierre de entrada y de retorno.
3
Alivie la presión de las tuberías.
4
Desenrosque la cubierta temporal o el medidor usado en el sentido contrario a las
agujas del reloj.
5
Limpie las superficies de sellado del conector y la junta tórica de la cápsula de medi-
ción.
Engrase las superficies de sellado del conector ligeramente con grasa de grifo.
6
Atornille firmemente la cápsula de medición en el conector y apriete con la llave de
8
gancho de Techem girando alrededor de
Gire la unidad de cálculo hacia una posición de legibilidad adecuada.
9
10
Selle el alojamiento de contador.
11
Gire el medidor compacto hacia una posición de legibilidad adecuada.
Montaje de la geometría IST (solo desviaciones con respecto a TE1)
Pasos
1
hasta
5
6
Engrase ligeramente con grasa para grifo las roscas y la junta tórica de la cápsula de
medición, así como el sello perfilado L.
7
Coloque un sello perfilado L nuevo en el conector, para ello, su superficie plana debe
apuntar hacia arriba.
Montaje de las sondas de temperatura
La sonda de retorno puede estar integrada en la cápsula de medición o bien se debe
montar en el conector. El sensor de entrada se monta en una válvula de esfera especial
o en un manguito de inmersión habilitado para este tipo de sensor. – En la variante de
entrada es a la inversa.
!
¡No se debe modificar la longitud del cable de las sondas de temperatura!
¡Para el montaje del sensor en los manguitos de inmersión, estos deben estar
siempre sobre el fondo de los manguitos de inmersión!
96
TE1, IST
y
8
hasta
11
como en la geometría de conexión TE1.
TE1, IST
/
hasta máx.
/
de vuelta.
1
1
8
4
TE1, IST
