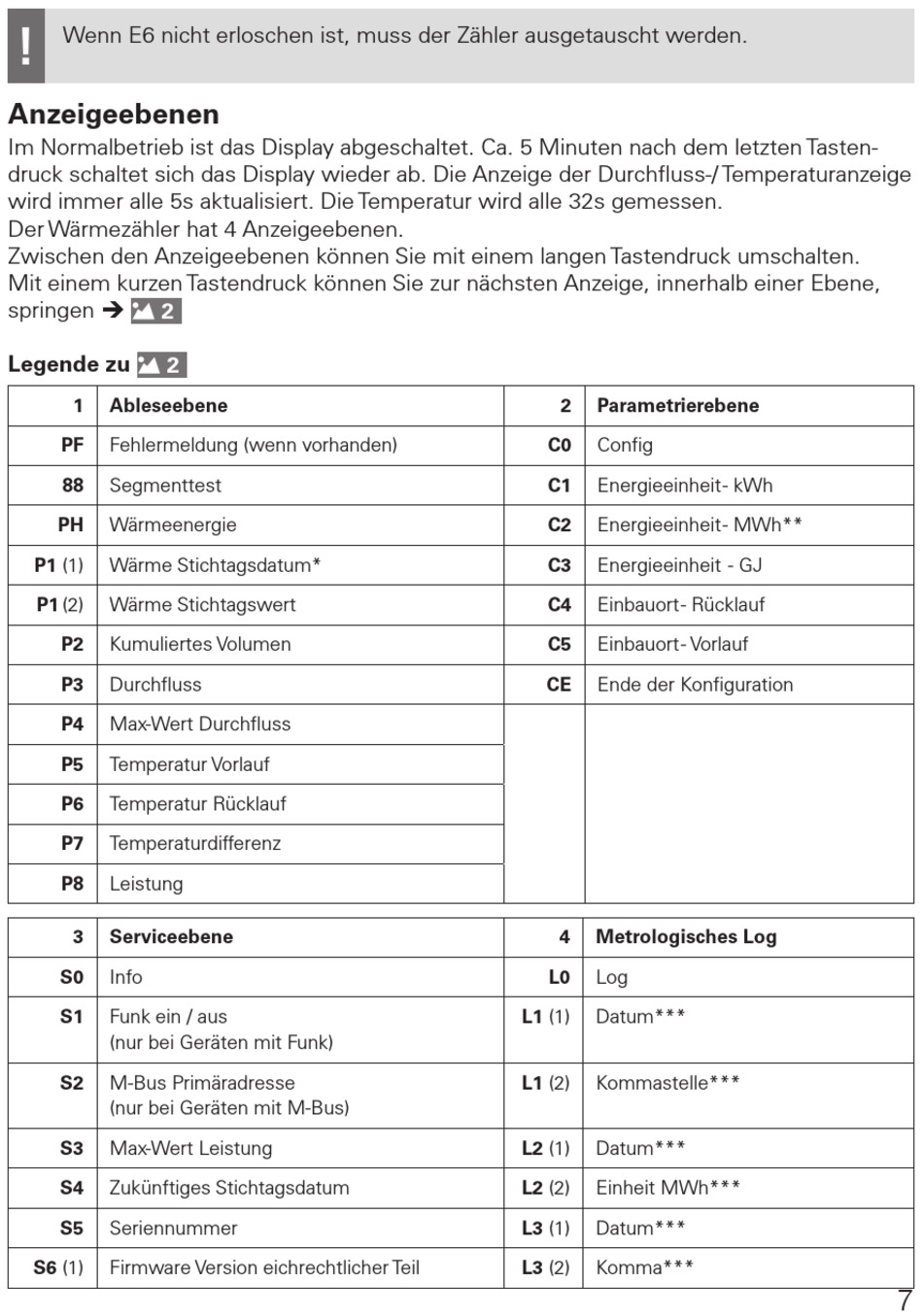

techem Typ 4.1.1 Betriebsanleitung Seite 7

!
Wenn E6 nicht erloschen ist, muss der Zähler ausgetauscht werden.
Anzeigeebenen
Im Normalbetrieb ist das Display abgeschaltet. Ca. 5 Minuten nach dem letzten Tasten-
druck schaltet sich das Display wieder ab. Die Anzeige der Durchfluss-/ Temperaturanzeige
wird immer alle 5s aktualisiert. Die Temperatur wird alle 32s gemessen.
Der Wärmezähler hat 4 Anzeigeebenen.
Zwischen den Anzeigeebenen können Sie mit einem langen Tastendruck umschalten.
Mit einem kurzen Tastendruck können Sie zur nächsten Anzeige, innerhalb einer Ebene,
springen  2
Legende zu
2
1 Ableseebene
PF Fehlermeldung (wenn vorhanden)
88 Segmenttest
PH
Wärmeenergie
P1 (1)
Wärme Stichtagsdatum*
P1 (2)
Wärme Stichtagswert
P2
Kumuliertes Volumen
P3
Durchfluss
P4
Max-Wert Durchfluss
P5
Temperatur Vorlauf
P6
Temperatur Rücklauf
P7
Temperaturdifferenz
P8
Leistung
3 Serviceebene
S0
Info
S1
Funk ein / aus
(nur bei Geräten mit Funk)
S2
M-Bus Primäradresse
(nur bei Geräten mit M-Bus)
S3 Max-Wert Leistung
S4 Zukünftiges Stichtagsdatum
S5
Seriennummer
S6 (1)
Firmware Version eichrechtlicher Teil
2 Parametrierebene
C0 Config
C1 Energieeinheit - kWh
C2
Energieeinheit - MWh**
C3
Energieeinheit - GJ
C4
Einbauort - Rücklauf
C5
Einbauort - Vorlauf
CE
Ende der Konfiguration
4 Metrologisches Log
L0
Log
L1 (1)
Datum***
L1 (2)
Kommastelle***
L2 (1) Datum***
L2 (2) Einheit MWh***
L3 (1)
Datum***
L3 (2)
Komma***
7
