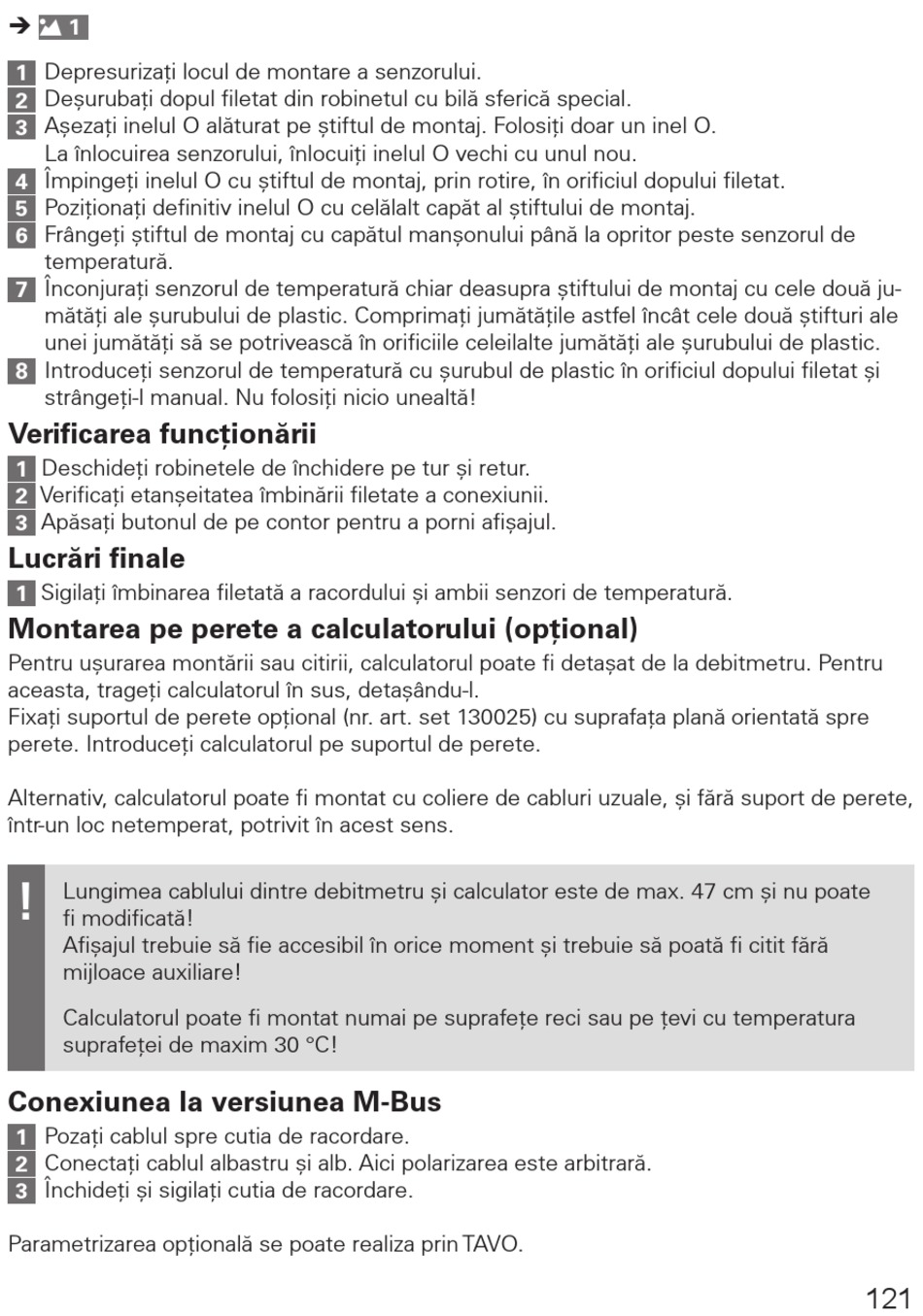

1
Depresurizați locul de montare a senzorului.
1
2
Deșurubați dopul filetat din robinetul cu bilă sferică special.
3
Așezați inelul O alăturat pe știftul de montaj. Folosiți doar un inel O.
La înlocuirea senzorului, înlocuiți inelul O vechi cu unul nou.
4
Împingeți inelul O cu știftul de montaj, prin rotire, în orificiul dopului filetat.
5
Poziționați definitiv inelul O cu celălalt capăt al știftului de montaj.
6
Frângeți știftul de montaj cu capătul manșonului până la opritor peste senzorul de
temperatură.
7
Înconjurați senzorul de temperatură chiar deasupra știftului de montaj cu cele două ju-
mătăți ale șurubului de plastic. Comprimați jumătățile astfel încât cele două știfturi ale
unei jumătăți să se potrivească în orificiile celeilalte jumătăți ale șurubului de plastic.
Introduceți senzorul de temperatură cu șurubul de plastic în orificiul dopului filetat și
8
strângeți-l manual. Nu folosiți nicio unealtă!
Verificarea funcționării
1
Deschideți robinetele de închidere pe tur și retur.
2
Verificați etanșeitatea îmbinării filetate a conexiunii.
3
Apăsați butonul de pe contor pentru a porni afișajul.
Lucrări finale
Sigilați îmbinarea filetată a racordului și ambii senzori de temperatură.
1
Montarea pe perete a calculatorului (opțional)
Pentru ușurarea montării sau citirii, calculatorul poate fi detașat de la debitmetru. Pentru
aceasta, trageți calculatorul în sus, detașându-l.
Fixați suportul de perete opțional (nr. art. set 130025) cu suprafața plană orientată spre
perete. Introduceți calculatorul pe suportul de perete.
Alternativ, calculatorul poate fi montat cu coliere de cabluri uzuale, și fără suport de perete,
într-un loc netemperat, potrivit în acest sens.
!
Lungimea cablului dintre debitmetru și calculator este de max. 47 cm și nu poate
fi modificată!
Afișajul trebuie să fie accesibil în orice moment și trebuie să poată fi citit fără
mijloace auxiliare!
Calculatorul poate fi montat numai pe suprafețe reci sau pe țevi cu temperatura
suprafeței de maxim 30 °C!
Conexiunea la versiunea M-Bus
1
Pozați cablul spre cutia de racordare.
2
Conectați cablul albastru și alb. Aici polarizarea este arbitrară.
3
Închideți și sigilați cutia de racordare.
Parametrizarea opțională se poate realiza prin TAVO.
121
