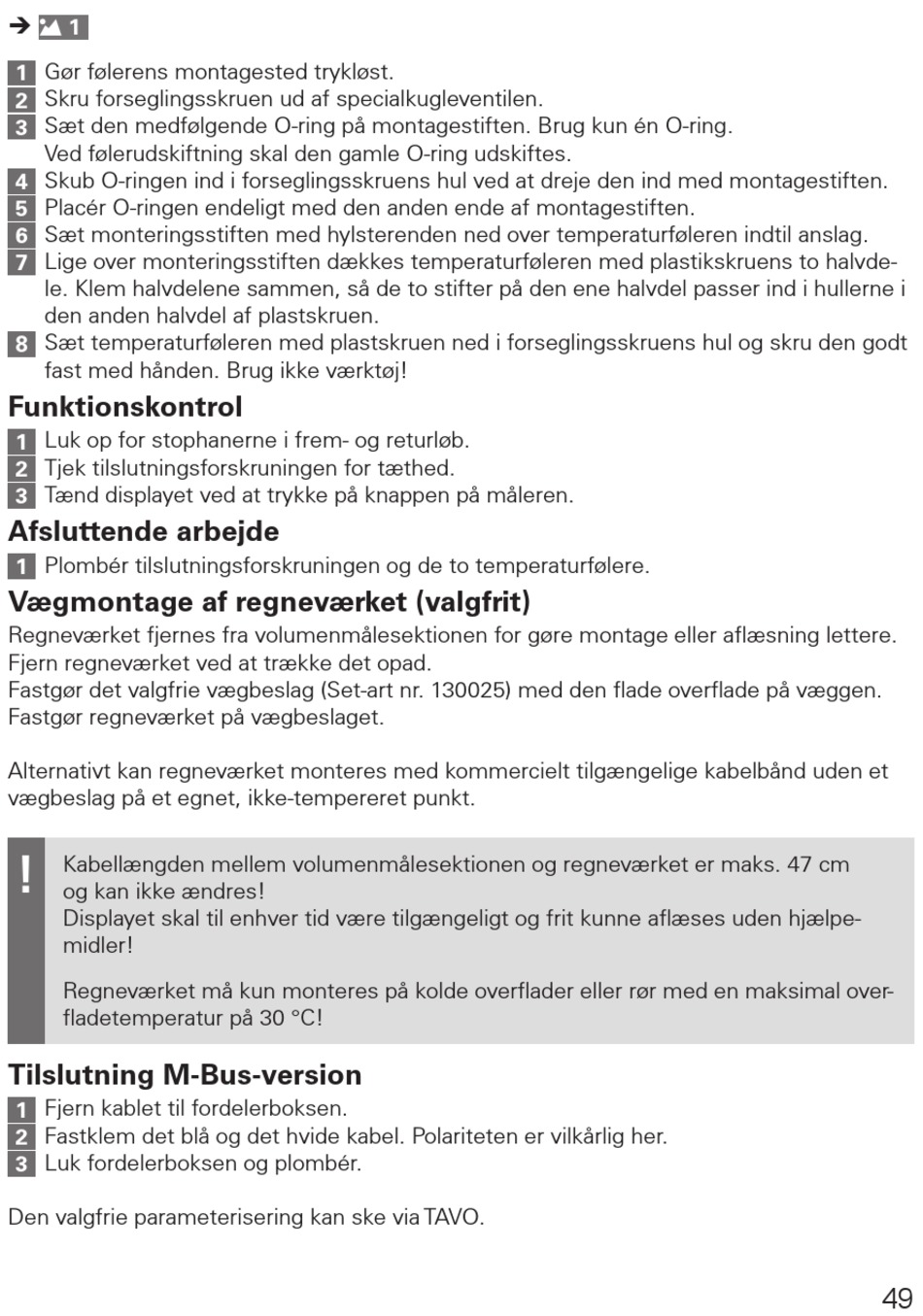

1

Gør følerens montagested trykløst.
1
2 Skru forseglingsskruen ud af specialkugleventilen.
3 Sæt den medfølgende O-ring på montagestiften. Brug kun én O-ring.
Ved følerudskiftning skal den gamle O-ring udskiftes.
4 Skub O-ringen ind i forseglingsskruens hul ved at dreje den ind med montagestiften.
5 Placér O-ringen endeligt med den anden ende af montagestiften.
6 Sæt monteringsstiften med hylsterenden ned over temperaturføleren indtil anslag.
7 Lige over monteringsstiften dækkes temperaturføleren med plastikskruens to halvde-
le. Klem halvdelene sammen, så de to stifter på den ene halvdel passer ind i hullerne i
den anden halvdel af plastskruen.
8 Sæt temperaturføleren med plastskruen ned i forseglingsskruens hul og skru den godt
fast med hånden. Brug ikke værktøj!
Funktionskontrol
1 Luk op for stophanerne i frem- og returløb.
2 Tjek tilslutningsforskruningen for tæthed.
3 Tænd displayet ved at trykke på knappen på måleren.
Afsluttende arbejde
Plombér tilslutningsforskruningen og de to temperaturfølere.
1
Vægmontage af regneværket (valgfrit)
Regneværket fjernes fra volumenmålesektionen for gøre montage eller aflæsning lettere.
Fjern regneværket ved at trække det opad.
Fastgør det valgfrie vægbeslag (Set-art nr. 130025) med den flade overflade på væggen.
Fastgør regneværket på vægbeslaget.
Alternativt kan regneværket monteres med kommercielt tilgængelige kabelbånd uden et
vægbeslag på et egnet, ikke-tempereret punkt.
!
Kabellængden mellem volumenmålesektionen og regneværket er maks. 47 cm
og kan ikke ændres!
Displayet skal til enhver tid være tilgængeligt og frit kunne aflæses uden hjælpe-
midler!
Regneværket må kun monteres på kolde overflader eller rør med en maksimal over-
fladetemperatur på 30 °C!
Tilslutning M-Bus-version
Fjern kablet til fordelerboksen.
1
2 Fastklem det blå og det hvide kabel. Polariteten er vilkårlig her.
3 Luk fordelerboksen og plombér.
Den valgfrie parameterisering kan ske via TAVO.
