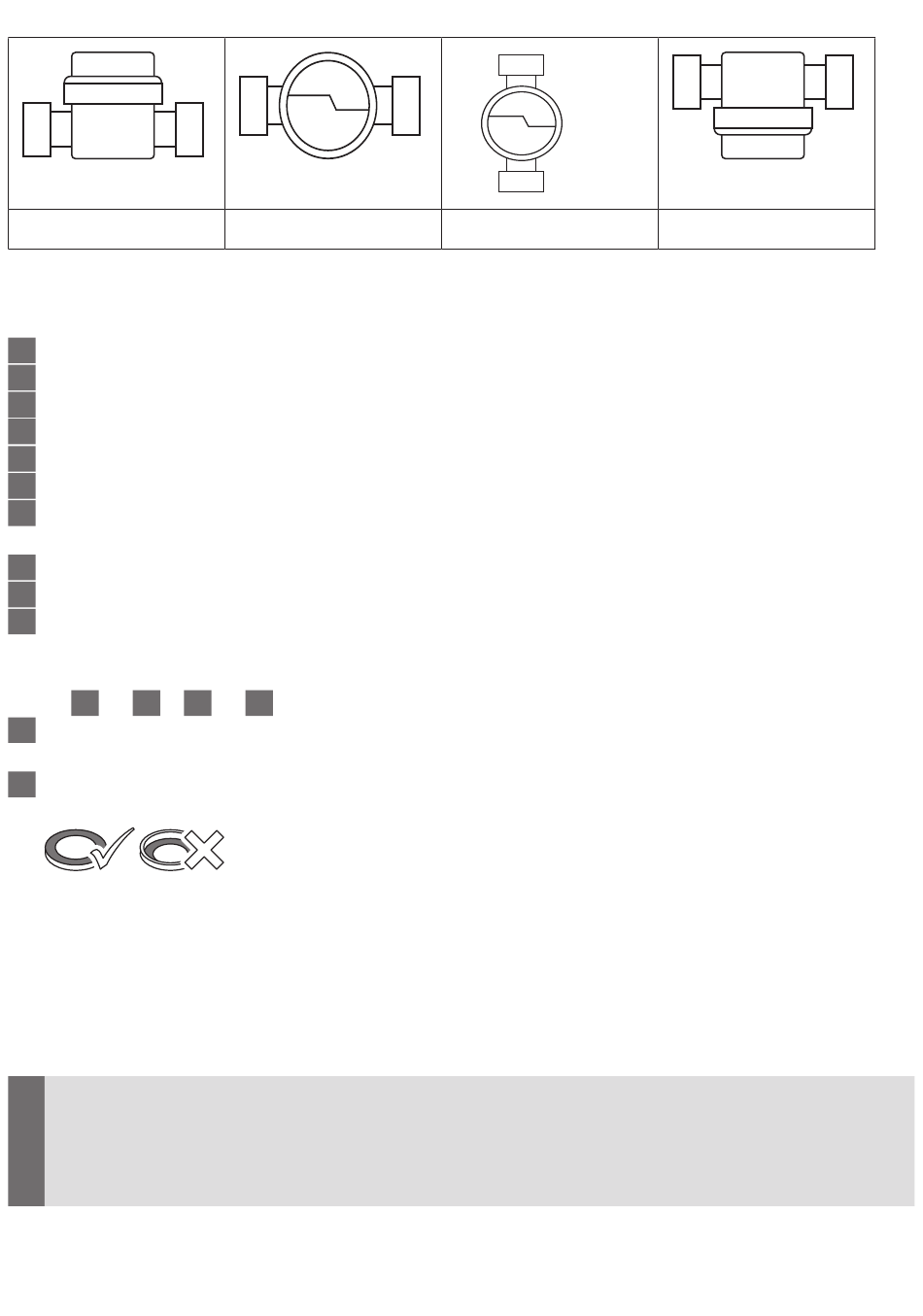

Povolené montážne polohy
TE1, IST
Názorné zobrazenie
Montáž TE1 geometrie:
1
Potrubie dôkladne vypláchnite.
2
Zatvorte uzatváracie mechanizmy v prívodnom a spätnom potrubí.
3
Znížte tlak v potrubí na nulu.
4
Točením proti smeru hodinových ručičiek vyberte zaslepovacie veko alebo starý merač.
5
Vyčistite tesniace plochy spodného dielu a O-krúžok meracej kapsle.
6
Tesniace plochy spodného dielu namažte v tenkej vrstve tukom na mazanie kohútov.
8
Meraciu kapsľu rukou zaskrutkujte do spodného dielu a dotiahnite hákovým kľúčom
Techem o
/
až max.
1
8
Počítadlo otočte do dobre odčítateľnej polohy.
9
Teleso merača zaplombujte.
10
Kompaktný merač otočte do dobre odčítateľnej polohy.
11
Montáž IST geometrie (len odchýlky od TE1)
Kroky
1
až
5
a
6
Závit a malý tesniaci krúžok meracích kapslí, ako aj tesnenia s L profilom namažte
tenkou vrstvou tuku na mazanie kohútov.
7
Tesnenie s L profilom vložte do spodného dielu – pritom musí jej rovinná plocha ukazo-
vať nahor.
Montáž snímačov teploty
Snímač v spätnom toku je integrovaný buď do meracej kapsle alebo musí byť namon-
tovaný do spodného diela. Snímač na prívode sa namontuje do špeciálneho guľového
ventilu alebo do ponorného puzdra, ktoré je vhodné pre tento typ snímača. – U variantu na
prívode je to opačne.
!
Nemeňte dĺžku káblov snímača teploty!
Pri montáži snímačov do ponorných puzdier musia tieto vždy sedieť na dne ponor-
ného puzdra!
64
TE1, IST
/
otočenia.
1
4
8
až
11
sú rovnaké ako u TE1.
TE1, IST
TE1, IST
