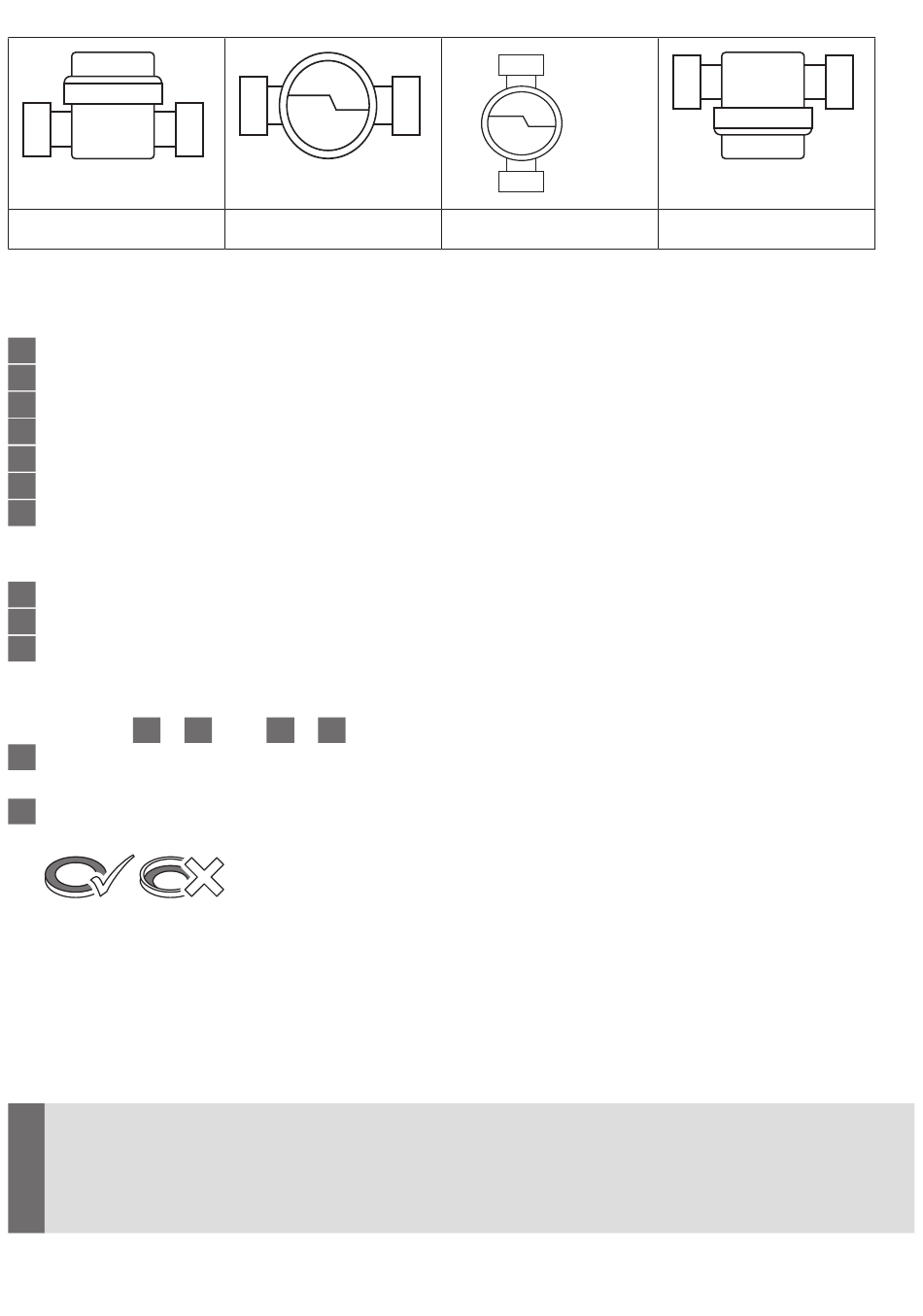

Posizioni di montaggio consentite
TE1, IST
Rappresentazioni indicative
Montaggio geometria TE1:
1
Lavare accuratamente la linea.
2
Chiudere le valvole di mandata e ritorno.
3
Depressurizzare le linee
4
Svitare in senso antiorario il coperchio cieco o il vecchio contatore.
5
Pulire le superfici di tenuta del raccordo e degli o-ring della capsula di misurazione.
6
Applicare un leggero strato di grasso per rubinetti sulle superfici a tenuta.
8
Avvitare la capsula di misurazione a mano nel raccordo e con l'ausilio della chiave a
gancio
Techem serrare di
Collocare il calcolatore in posizione facilmente leggibile.
9
Piombare l'alloggiamento del contatore.
10
11
Collocare il contatore compatto in posizione facilmente leggibile.
Montaggio geometria IST (solo deviazioni rispetto a TE1)
Passaggi da
1
a
6
Lubrificare le filettature e l'o-ring piccolo della capsula di misurazione nonché le guarni-
zioni a L utilizzando un leggero strato di grasso per rubinetti.
7
Inserire la guarnizione a L nell'elemento di collegamento, facendo in modo che la
superficie piana sia rivolta verso l'alto.
Montaggio dei sensori di temperatura
La sonda del circuito di ritorno è integrata nella capsula di misurazione oppure deve essere
montata nell'elemento di collegamento. La sonda di mandata viene montata in un rubinet-
to a sfera speciale o in un pozzetto a immersione approvato per questo tipo di sonda. – Per
la variante di mandata è l'inverso.
!
Non è consentito modificare la lunghezza del cavo della sonda di temperatura!
Se le sonde vengono installate nei pozzetti a immersione queste devono essere
sempre collocate sul fondo dei pozzetti!
40
TE1, IST
/
fino a max.
1
8
5
e da
8
a
11
come nella geometria di collegamento TE1.
TE1, IST
/
di giro.
1
4
TE1, IST
