Tillatte monteringsposisjoner
TE1, IST

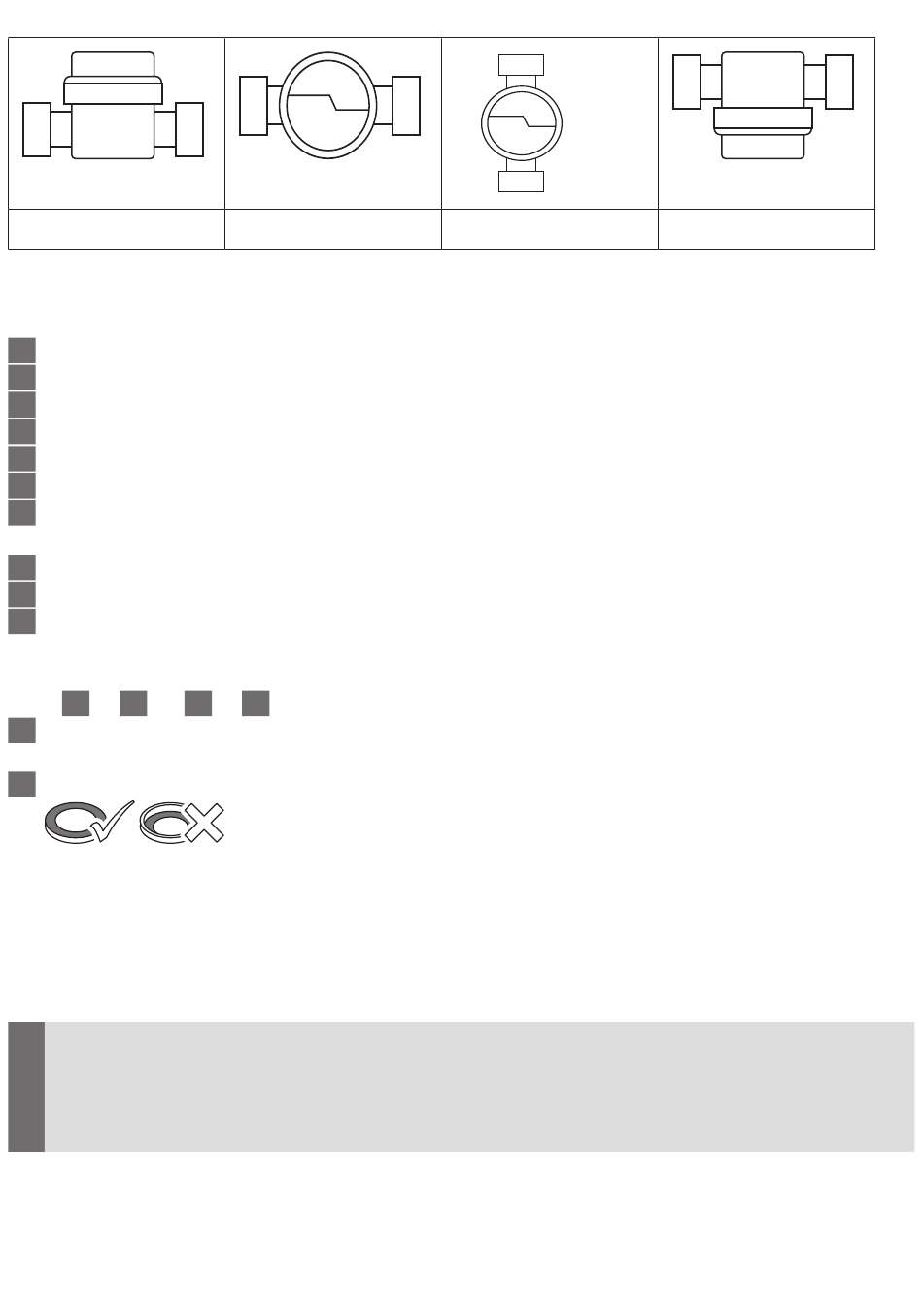

Eksempelillustrasjoner
Montering TE1 geometri:
1
Spyl ledningen grundig.
2
Lukk stoppekranene i tur og retur.
3
Slipp ut trykket fra ledningene
4
Skru ut dekklokk eller den gamle måleren mot klokka.
5
Rengjør gjengene på målerhuset og O-ringen på målekapselen.
6
Smør inn gjengene på målerhuset med et tynt lag kranfett.
8
Skru inn målekapselen i målerhuset for hånd og stram med Techem-fastnøkkelen
fra
/
til maks.
1
8
Drei displayet til en lettavlest posisjon.
9
Plomber målerhus.
10
Drei displayet til en lett avlesbar posisjon.
11
Montering IST-geometri (kun avvik til TE1)
Trinn
1
til
5
og
6
Smør gjengene og den lille O-ringen på målekapselen og L -profiltetningen med kran-
fett.
7
Legg inn L-profiltetningen i målerhuset – planflaten må vende oppover.
Montering av temperaturføleren
Retursensoren er enten integrert i målekapselen eller den må monteres i målerhuset.
Tursensoren monteres i en spesiell kuleventil eller i en følerlomme som er godkjent for
denne sensortypen. - For turvarianten er det omvendt.
!
Kabellengdene på temperaturfølerne må ikke endres!
Ved montering av sensoren i følerlomme må disse alltid ligge på bunnen av
følerlomme!
88
TE1, IST
/
omdreining.
1
4
8
til
11
som ved tilkoblingsgeometrien TE1.
TE1, IST
TE1, IST
