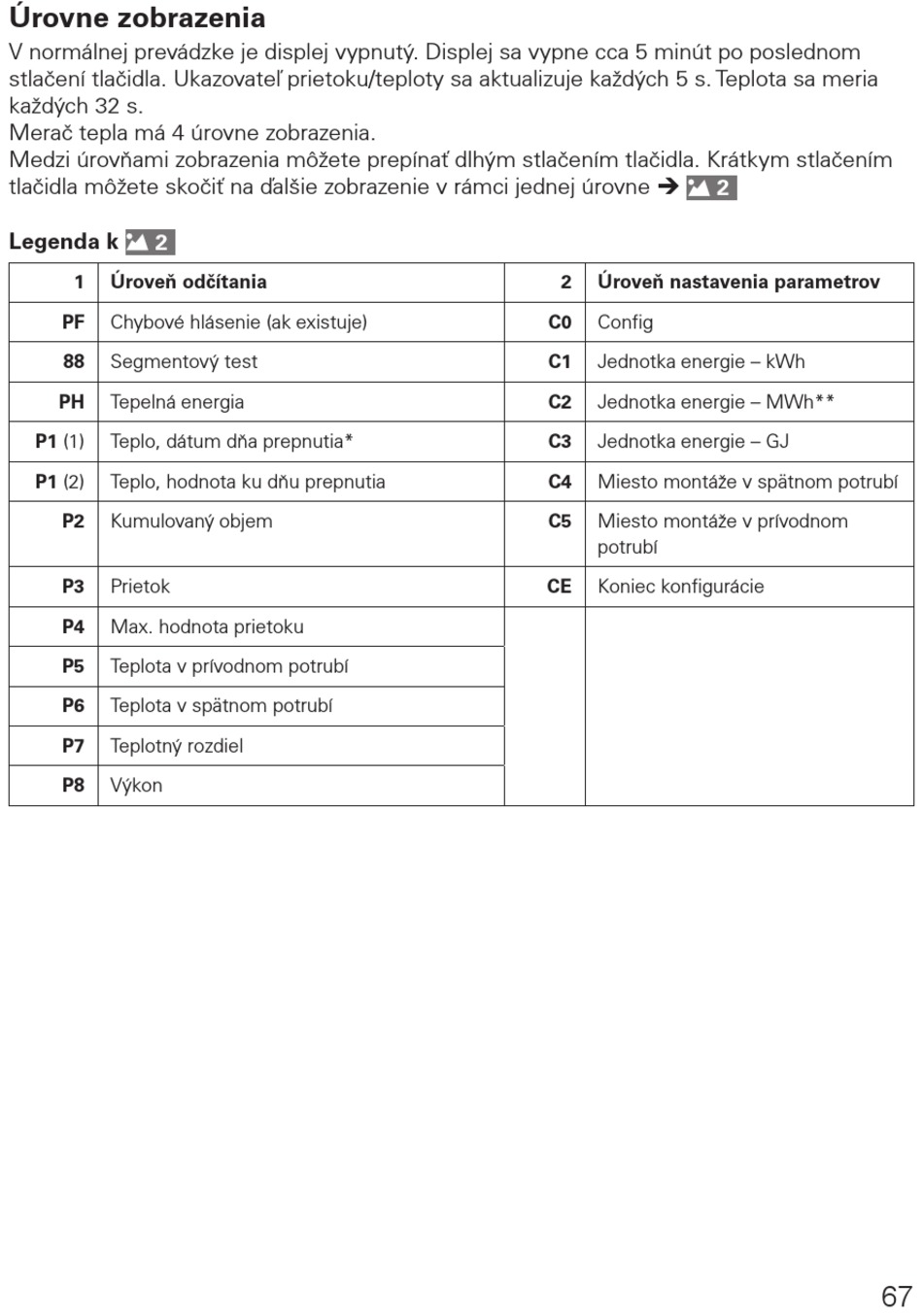

techem Typ 4.1.1 Betriebsanleitung Seite 67

Úrovne zobrazenia
V normálnej prevádzke je displej vypnutý. Displej sa vypne cca 5 minút po poslednom
stlačení tlačidla. Ukazovateľ prietoku/teploty sa aktualizuje každých 5 s. Teplota sa meria
každých 32 s.
Merač tepla má 4 úrovne zobrazenia.
Medzi úrovňami zobrazenia môžete prepínať dlhým stlačením tlačidla. Krátkym stlačením
tlačidla môžete skočiť na ďalšie zobrazenie v rámci jednej úrovne 
Legenda k
2
1 Úroveň odčítania
PF
Chybové hlásenie (ak existuje)
88
Segmentový test
PH
Tepelná energia
P1 (1)
Teplo, dátum dňa prepnutia*
P1 (2)
Teplo, hodnota ku dňu prepnutia
P2
Kumulovaný objem
P3
Prietok
P4
Max. hodnota prietoku
P5
Teplota v prívodnom potrubí
P6
Teplota v spätnom potrubí
P7
Teplotný rozdiel
P8
Výkon
2
2 Úroveň nastavenia parametrov
C0
Config
C1
Jednotka energie – kWh
C2
Jednotka energie – MWh**
C3
Jednotka energie – GJ
C4
Miesto montáže v spätnom potrubí
C5
Miesto montáže v prívodnom
potrubí
CE
Koniec konfigurácie
67
