techem Typ 4.1.1 Betriebsanleitung Seite 56

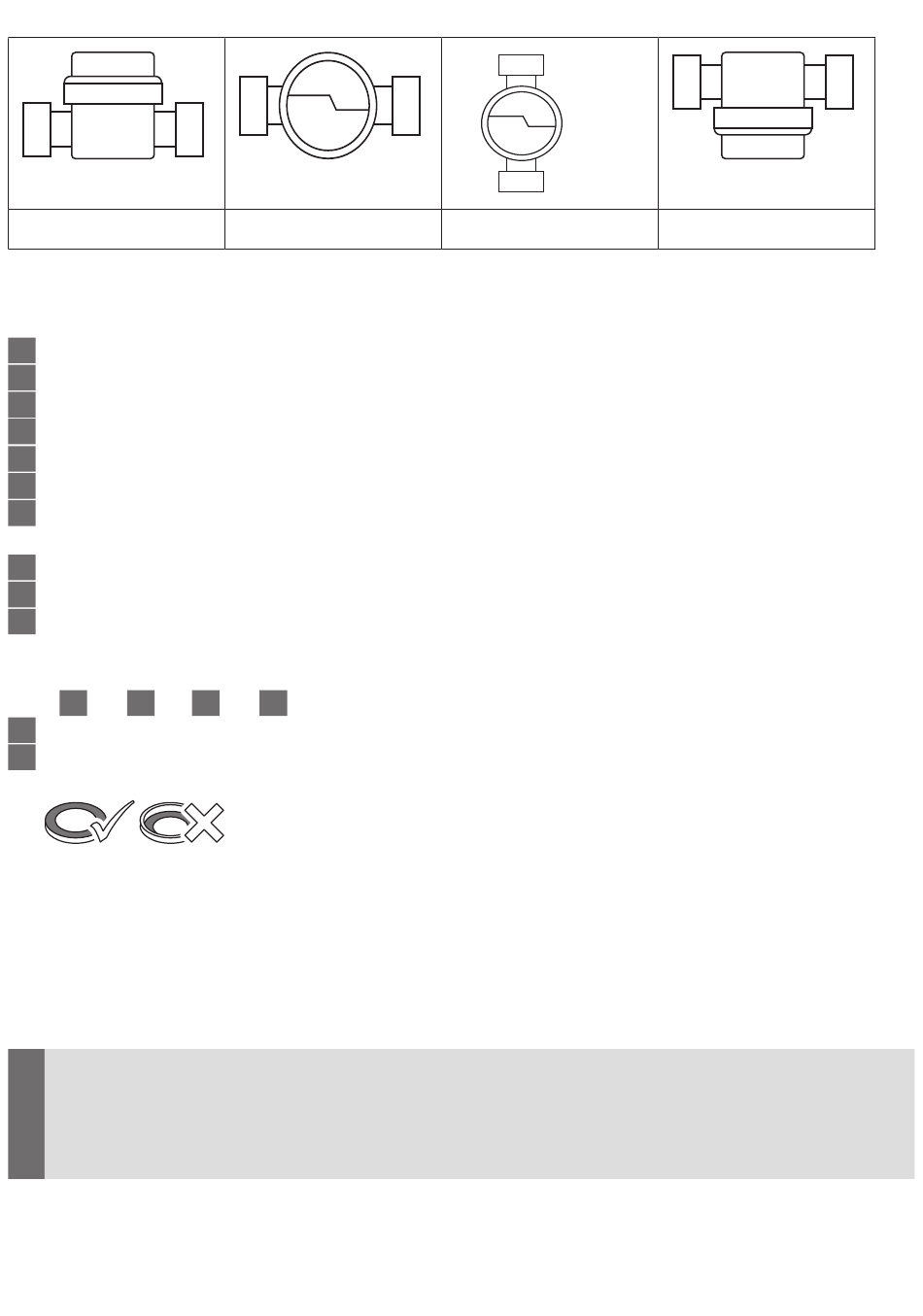

Toegelaten inbouwposities
TE1, IST
Voorbeeldweergaven
Montage TE1 geometrie:
1 Leiding grondig spoelen.
2 Afsluiters in de aanvoer en retour sluiten.
3 Druk van de leidingen laten
4 Blind deksel of oude meter tegen de wijzers van de klok uitdraaien.
5 Dichtingsvlakken van het aansluitstuk en de O-ring van de meetinzet reinigen.
6 Dichtingsvlakken van het aansluitstuk lichtjes invetten.
8 Meetinzet met de hand in het aansluitstuk schroeven en met de Techem-haaksleutel
met omwenteling
Het rekenwerk in een goed afleesbare positie draaien.
9
De meterbehuizing verzegelen.
10
De compacte meter in een goed afleesbare positie draaien.
11
Montage IST geometrie (alleen afwijkingen ten opzichte van TE1)
Stap 1 tot 5 en
6 Schroefdraad en kleine O-ring van de meetinzet en L-profieldichting lichtjes invetten.
7 L -profieldichting in het aansluitstuk plaatsen, waarbij het platte vlak naar boven moet
wijzen.
Montage van de temperatuursensor
Ofwel is de retoursensor in de meetinzet geïntegreerde ofwel moet hij in het aansluit-
stuk worden gemonteerd. De aanvoersensor wordt in een speciale kogelkraan of in een
voor dit sensortype vrijgegeven dompelbuis ingebouwd. – Bij de aanvoervariant is het
omgekeerd.
!
De kabellengte van de temperatuursensoren mag niet worden veranderd!
Bij het installeren van sensoren in een dompelbuis moeten deze altijd op de bodem
van de dompelbuis gemonteerd worden!
56
TE1, IST
/ tot max. / aantrekken.
1 1
8 4
8 tot 11 zoals bij de aansluitgeometrie TE1.
TE1, IST TE1, IST
