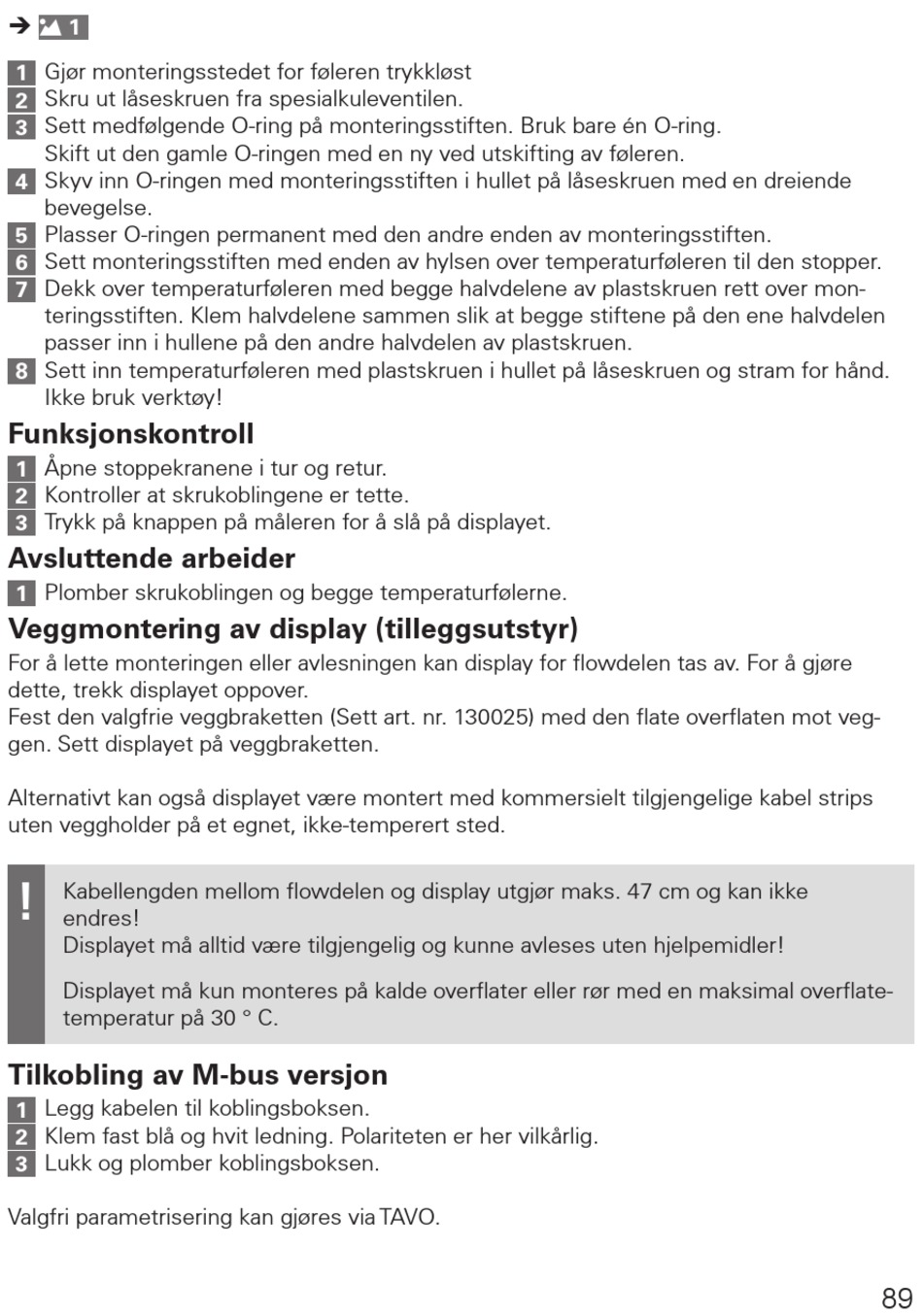

1

Gjør monteringsstedet for føleren trykkløst
1
2 Skru ut låseskruen fra spesialkuleventilen.
3 Sett medfølgende O-ring på monteringsstiften. Bruk bare én O-ring.
Skift ut den gamle O-ringen med en ny ved utskifting av føleren.
4 Skyv inn O-ringen med monteringsstiften i hullet på låseskruen med en dreiende
bevegelse.
5 Plasser O-ringen permanent med den andre enden av monteringsstiften.
6 Sett monteringsstiften med enden av hylsen over temperaturføleren til den stopper.
7 Dekk over temperaturføleren med begge halvdelene av plastskruen rett over mon-
teringsstiften. Klem halvdelene sammen slik at begge stiftene på den ene halvdelen
passer inn i hullene på den andre halvdelen av plastskruen.
Sett inn temperaturføleren med plastskruen i hullet på låseskruen og stram for hånd.
8
Ikke bruk verktøy!
Funksjonskontroll
1 Åpne stoppekranene i tur og retur.
2 Kontroller at skrukoblingene er tette.
3 Trykk på knappen på måleren for å slå på displayet.
Avsluttende arbeider
Plomber skrukoblingen og begge temperaturfølerne.
1
Veggmontering av display (tilleggsutstyr)
For å lette monteringen eller avlesningen kan display for flowdelen tas av. For å gjøre
dette, trekk displayet oppover.
Fest den valgfrie veggbraketten (Sett art. nr. 130025) med den flate overflaten mot veg-
gen. Sett displayet på veggbraketten.
Alternativt kan også displayet være montert med kommersielt tilgjengelige kabel strips
uten veggholder på et egnet, ikke-temperert sted.
!
Kabellengden mellom flowdelen og display utgjør maks. 47 cm og kan ikke
endres!
Displayet må alltid være tilgjengelig og kunne avleses uten hjelpemidler!
Displayet må kun monteres på kalde overflater eller rør med en maksimal overflate-
temperatur på 30 ° C.
Tilkobling av M-bus versjon
Legg kabelen til koblingsboksen.
1
2 Klem fast blå og hvit ledning. Polariteten er her vilkårlig.
3 Lukk og plomber koblingsboksen.
Valgfri parametrisering kan gjøres via TAVO.
