techem Typ 4.1.1 Betriebsanleitung Seite 35

!
Jeśli błąd E6 nie zgasł, należy wymienić licznik.

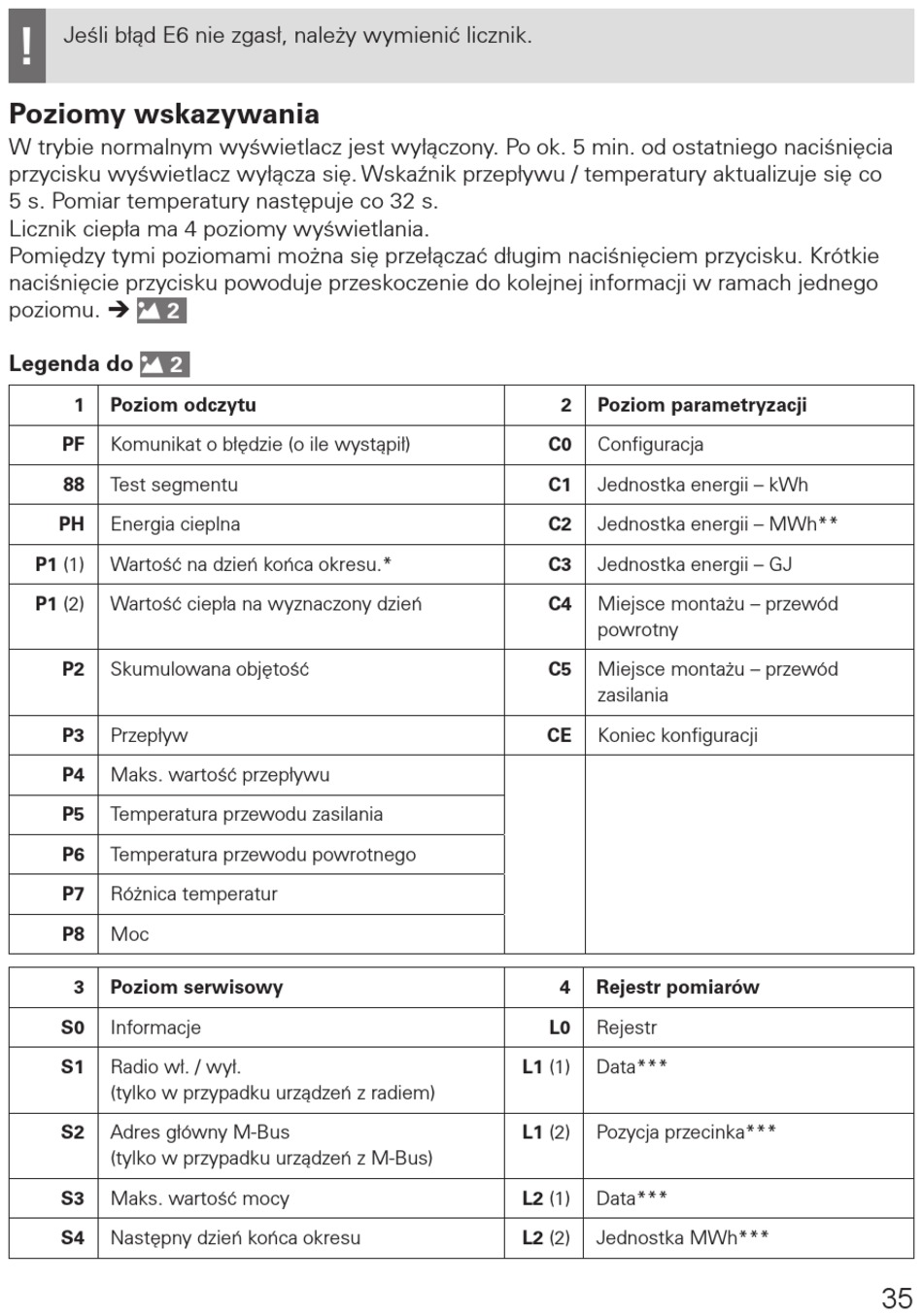

Poziomy wskazywania
W trybie normalnym wyświetlacz jest wyłączony. Po ok. 5 min. od ostatniego naciśnięcia
przycisku wyświetlacz wyłącza się. Wskaźnik przepływu / temperatury aktualizuje się co
5 s. Pomiar temperatury następuje co 32 s.
Licznik ciepła ma 4 poziomy wyświetlania.
Pomiędzy tymi poziomami można się przełączać długim naciśnięciem przycisku. Krótkie
naciśnięcie przycisku powoduje przeskoczenie do kolejnej informacji w ramach jednego
poziomu.  2
Legenda do
2
1 Poziom odczytu
PF Komunikat o błędzie (o ile wystąpił)
88 Test segmentu
PH
Energia cieplna
P1 (1)
Wartość na dzień końca okresu.*
P1 (2)
Wartość ciepła na wyznaczony dzień
P2
Skumulowana objętość
P3
Przepływ
P4
Maks. wartość przepływu
P5
Temperatura przewodu zasilania
P6
Temperatura przewodu powrotnego
P7
Różnica temperatur
P8
Moc
3 Poziom serwisowy
S0
Informacje
S1
Radio wł. / wył.
(tylko w przypadku urządzeń z radiem)
S2
Adres główny M-Bus
(tylko w przypadku urządzeń z M-Bus)
S3
Maks. wartość mocy
S4
Następny dzień końca okresu
2 Poziom parametryzacji
C0 Configuracja
C1 Jednostka energii – kWh
C2
Jednostka energii – MWh**
C3
Jednostka energii – GJ
C4
Miejsce montażu – przewód
powrotny
C5
Miejsce montażu – przewód
zasilania
CE
Koniec konfiguracji
4 Rejestr pomiarów
L0
Rejestr
L1 (1)
Data***
L1 (2)
Pozycja przecinka***
L2 (1)
Data***
L2 (2)
Jednostka MWh***
35
